Nos sistemas elétricos de potência, os relés de proteção desempenham papel essencial na proteção.
Em relação ao funcionamento e à aplicação dos relés, assinale a afirmativa correta.
A
Os relés de sobrecorrente são utilizados apenas para detectar faltas à terra.
B
O relé diferencial atua comparando correntes de entrada e saída de uma zona protegida.
C
O relé de distância mede a impedância total do sistema, sem relação com a localização da falta.
D
Os relés de subtensão têm a função de proteger os circuitos contra a interrupção elétrica do sistema.
E
O relé direcional de potência atua em função da variação da frequência do sistema elétrico.
As instalações elétricas industriais e hospitalares têm entrada de energia a partir da rede pública. Em todos os casos, há padrões determinados de seccionamento e proteção dos equipamentos e da instalação.
A figura abaixo é a representação de um padrão de entrada aéreo em MT e seus componentes estão representados pelas letras A até I.
A respeito do padrão de entrada apresentado e sobre os dispositivos identificados pelas letras, avalie as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.
( ) O elemento A é o responsável pela proteção contra as sobretensões transitórias e permanentes. Em todas as instalações a sua função é desligar a rede do consumidor e não permitir que nenhuma tensão perturbadora chegue sobre os equipamentos do estabelecimento.
( ) A chave B isola a rede pública da unidade consumidora. Pode ser manual ou automática, pois abre a vazio ou sob carga. Esta chave é de uso exclusivo da concessionária. Em subestações blindadas o seu uso é facultativo.
( ) Entre B e C ou entre D e E há necessidade de se inserir TC e TP para faturamento da concessionária.
( ) Se o transformador D receber 13,8kV o seu secundário fornecerá tensões de valores: 220/127V ou 380/220V ou 440/220V ou 660/380V ou 760/440V.
( ) O componente E é um TC que pode alimentar os relés com função 32 ou 49.
As afirmativas são, respectivamente,
A
V – V – F – F – V.
B
F – F – F – F – F.
C
F – F – F – F – V.
D
V – V – V – F – V.
No planejamento e na execução de aulas práticas em laboratórios de circuitos elétricos, máquinas e instalações, o instrutor deve garantir a integridade física dos alunos e a preservação dos equipamentos. Sobre o tema, analise as seguintes assertivas:
I. Antes do início da prática, é fundamental que o docente realize o checklist dos equipamentos e verifique se os dispositivos de seccionamento e proteção (disjuntores e botões de emergência) estão operacionais.
II. O planejamento deve prever a conferência do aterramento funcional e de proteção das carcaças das máquinas e bancadas antes da aplicação de tensão.
III. A execução da aula deve ser precedida por uma explicação técnica dos riscos envolvidos, incluindo os procedimentos de salvamento e desenergização rápida em caso de choque elétrico.
Quais estão corretas?
A
Apenas I.
B
Apenas II.
C
Apenas III.
D
Apenas I e II.
E
I, II e III.
Para extinguir incêndios elétricos, o tipo mais apropriado de extintor de incêndio é:
A
classe A à base de água.
B
classe B à base de espuma.
C
classe C com CO2 ou pó químico.
D
classe D para metais combustíveis.
E
classe K para incêndios em cozinhas.
Em um sistema de proteção de uma rede de distribuição radial, são utilizados relés de sobrecorrente temporizados em série (proteção principal e retaguarda).
Durante um estudo de ajustes, verificou-se que
• para faltas próximas à carga, ambos os relés atuam corretamente com seletividade temporal;
• para faltas de alta impedância no final do alimentador, o relé mais próximo da carga não atua, enquanto o relé a montante atua com atraso;
• aumentar o ganho (reduzir o pick-up) do relé jusante resolve o problema de atuação, porém compromete a coordenação com dispositivos ainda mais a jusante.
Com base nos princípios de seletividade, coordenação e sensibilidade, avalie as afirmativas a seguir.
I. O problema descrito está associado principalmente à falta de seletividade, e deve ser resolvido aumentando o tempo de atuação do relé a montante.
II. O sistema apresenta deficiência de sensibilidade no relé jusante, e a solução exige compromisso com a coordenação, podendo demandar o uso de funções adicionais além da sobrecorrente convencional.
III. A situação caracteriza falha de coordenação, sendo necessário ajustar ambos os relés para atuarem simultaneamente em faltas de alta impedância.
Está correto o que se afirma em
A
I, apenas.
B
II, apenas.
C
III, apenas.
D
I e II, apenas.
E
II e III, apenas.
Seu próximo nível começa aqui
Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.
No contexto de segurança em instalações elétricas e sistemas de aterramento, a “Tensão de Passo” é definida como:
A
A tensão máxima que um Dispositivo de Proteção contra Surtos (DPS) suporta antes de entrar em condução para a terra.
B
A queda de tensão medida ao longo de um condutor de descida de um SPDA durante uma descarga atmosférica.
C
A tensão mínima necessária para romper a rigidez dielétrica do solo em torno de uma haste de aterramento.
D
A diferença de potencial que pode ser estabelecida entre os dois pés de uma pessoa, considerando um passo de 1,0 metro, quando circula uma corrente de falta ou um raio pela terra.
E
A diferença de potencial entre a mão (em contato com uma parte metálica exposta) e os pés de uma pessoa, no momento de uma falta à terra.
Um relé de sobrecorrente (função 51) protege um alimentador. A corrente de curto-circuito no ponto mais extremo da zona de proteção foi estimada em 900 A, enquanto a corrente de atuação ajustada do relé é de 500 A. Com base nessas informações, assinale a alternativa que apresenta o nível de sensibilidade do elemento de proteção.
A
0,56.
B
1,40.
C
1,80.
D
2,00.
E
2,50.
O eletricista José, durante uma inspeção de uma instalação elétrica antiga, identificou condutores com isolamento ressecado.
A forma CORRETA de solucionar esse problema é:
A
aumentar a corrente do circuito.
B
substituir os condutores ressecados.
C
continuar utilizando até onde for possível.
D
reforçar os cabos com fita isolante preta.
E
trocar o eletroduto para proteger melhor.
Em relação aos sistemas de detecção, alarme e combate automático a incêndio, conforme as prescrições das normas NBR 17240 e NBR 10897, assinale a alternativa CORRETA.
A
Os chuveiros automáticos (sprinklers) atuam como dispositivos de detecção de fumaça que, ao serem acionados, enviam sinal eletrônico para a central de alarme, eliminando a necessidade de detectores pontuais no ambiente.
B
Os circuitos de sinalização e detecção devem, por requisito de redundância e segurança, compartilhar os mesmos condutos e proteções elétricas do sistema de iluminação de emergência.
C
O sistema de detecção e alarme de incêndio deve permitir a identificação da zona em alarme, sendo capaz de iniciar a sinalização sonora e visual de forma independente da ativação do sistema de chuveiros automáticos.
D
O início da descarga de água pelos chuveiros automáticos em sistemas de tubo molhado é condicionado ao recebimento de um comando lógico da central de alarme, após a dupla confirmação pelos detectores de fumaça.
As instalações elétricas devem contar com dispositivos capazes de interromper o circuito em condições anormais de operação. Assim, um dos dispositivos que protegem o circuito contra sobrecorrente é o:
A
fusível
B
contator
C
relé térmico
D
interruptor simples
Seu próximo nível começa aqui
Seu desenvolvimento não pode ter limites. Garanta sua Assinatura Ilimitada e libere uma preparação completa com os melhores professores do Brasil.
Nos acionamentos de motores elétricos, dispositivos de proteção são empregados para evitar danos por condições anormais de operação. Nesse contexto, o relé térmico é um dispositivo que protege motores contra:
A
curto-circuito
B
surtos atmosféricos
C
falta de aterramento
D
sobrecarga prolongada
Os dispositivos de proteção são fundamentais para evitar danos às instalações elétricas e riscos aos usuários. A partir disso, pode-se afirmar que o disjuntor termomagnético protege contra a:
A
sobrecorrente
B
falta de fase
C
fuga à terra
D
subtensão
A alternativa que apresenta os códigos da tabela ANSI (American National Standards Institute) correspondentes aos relés com a função de sobrecorrente, sequência de fase, religamento e frequência, respectivamente, é a seguinte:
A
51; 47; 79; 81
B
50; 49; 78; 87
C
50; 47; 79; 87
D
51; 49; 78; 81
O uso do disjuntor motor para acionamento de motores é recomendado somente se:
I. A frequência de operações for baixa.
II. O comando for local.
III. Houver pouco espaço para instalação do comando, considerando que este atende às necessidades de comutação e proteção contra sobrecargas e curto-circuitos.
Quais estão corretas?
A
Apenas I e II.
B
Apenas I e III.
C
Apenas II e III.
D
I, II e III.

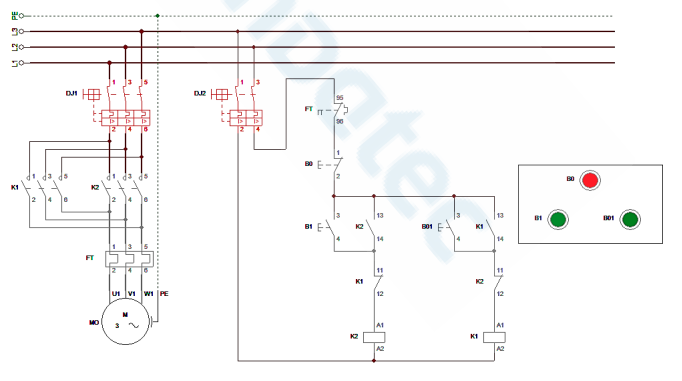

Analise o diagrama de comando e de força de um motor trifásico da Figura 3 abaixo e assinale a alternativa correta:
Figura 3
A
Trata-se de um diagrama esquemático de partida direta de motor trifásico com reversão.
B
O botão B01 ativa o temporizador para desativar o motor.
C
Trata-se de um diagrama esquemático de partida estrela-triângulo de motor trifásico.
D
O botão B0 aciona a partida do motor.
E
O botão B1 desativa o funcionamento do motor.
Seu próximo nível começa aqui
Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.
Em um sistema de proteção, deseja-se ajustar a unidade temporizada de um relé de sobrecorrente (função 51). A corrente de acionamento da unidade temporizada é de 6,0 A e a corrente nominal do relé é de 5,0 A. Considerando fator de sobrecarga permanente igual 1,0, determine a constante de multiplicação ajustada no potenciômetro do relé e assinale a alternativa correta.
A
0,83.
B
1,20.
C
1,40.
D
1,50.
E
2,00.
Avalie as afirmativas a seguir, a respeito de projetos de sistemas de detecção e alarme de incêndio.
I. Em sistemas endereçáveis configurados em topologia de Classe A (anel fechado), a ocorrência de um único rompimento (circuito aberto) em qualquer ponto do laço não deve impedir a comunicação da central com nenhum dos dispositivos instalados.
II. O uso de resistores de fim de linha em sistemas Classe B (convencionais) tem como função principal limitar a corrente de alarme.
III. Conforme os requisitos de supervisão, a central de alarme deve ser capaz de distinguir entre um estado de "Alarme" (fechamento de contato de um detector) e um estado de "Avaria" (curto-circuito ou rompimento na fiação).
Está correto o que se afirma em
A
I, apenas.
B
II, apenas.
C
III, apenas.
D
I e II, apenas.
E
I e III, apenas.
Ao realizar o conserto de um aparelho eletrodoméstico que utiliza resistência, o eletricista deve garantir que o isolamento entre a parte energizada e a carcaça metálica esteja perfeito para evitar:
A
a queima do disjuntor.
B
choque elétrico por fuga de corrente para a carcaça.
C
o aumento na temperatura.
D
o resfriamento do aparelho.
E
barulhos indesejados.
Qual a diferença entre um disjuntor diferencial residual (DDR) e um disjuntor comum?
A
O dispositivo DDR funciona como proteção contra correntes de fuga e contra curto-circuito e sobrecarga na instalação, protegendo pessoas e equipamentos elétricos. Já o disjuntor comum permite a proteção contra sobrecorrentes e correntes de curto-circuito, oferecendo proteção a equipamentos em geral.
B
O dispositivo DDR permite proteção contra correntes de curto-circuito em caso de haver correntes de fuga e o disjuntor comum protege os circuitos em caso de curto-circuito.
C
O dispositivo DDR funciona apenas como proteção contra correntes de fuga e o disjuntor comum protege os circuitos apenas contra sobrecarga em operação.
D
Ambos os dispositivos podem oferecer proteção contra sobrecarga e contra curto-circuito em caso de presença de correntes de fuga na instalação.
Um relé de sobrecorrente fluidodinâmico é inadequado para instalação em ambiente industrial, devido à existência de altas correntes nesse tipo de instalação.
C
Certo
E
Errado
