Quando da montagem de um sistema de partida direta para um motor de indução trifásico em um laboratório de automação, um técnico precisa selecionar e validar os dispositivos de manobra e proteção. Sobre as especificações técnicas dos componentes disponíveis na bancada, analise as assertivas abaixo:
I. O contator é um dispositivo de manobra eletromecânico que permite o controle de cargas de alta corrente a partir de um circuito de comando de baixa potência.
II. O relé térmico (ou de sobrecarga) é o componente ideal para a proteção do motor contra correntes de curto-circuito, devido à sua rápida velocidade de atuação magnética.
III. O disjuntor motor é um dispositivo termomagnético que, em diversas aplicações, pode substituir a combinação de fusíveis e relé térmico, integrando proteção contra sobrecarga e curto-circuito em um único corpo.
Quais estão corretas?
A
Apenas II.
B
Apenas I e II.
C
Apenas I e III.
D
Apenas II e III.
E
I, II e III.
Analise as afirmativas abaixo sobre os sistemas de proteção de instalações elétricas industriais.
1. Os transformadores de corrente e de potencial devem ser localizados antes da chave seccionadora interna que sucede os equipamentos de medição.
2. Os relés de proteção contra sobrecorrente são sensibilizados pelos transformadores de corrente dimensionados para a corrente de carga e para o valor da corrente de curto-circuito, de forma a não saturar durante os eventos de defeito.
3. Nas subestações com capacidade de transformação trifásica superior a 300 kVA, a proteção geral na média tensão deve ser realizada por meio de um disjuntor acionado por relés secundários com as funções 50 e 51, proteções de fase e de neutro.
Assinale a alternativa que indica todas as afirmativas corretas.
A
É correta apenas a afirmativa 2.
B
São corretas apenas as afirmativas 1 e 2.
C
São corretas apenas as afirmativas 1 e 3.
D
São corretas apenas as afirmativas 2 e 3.
E
São corretas as afirmativas 1, 2 e 3.
Considere o trecho de pseudocódigo a seguir, utilizado em um sistema automatizado de supervisão elétrica para liberar o funcionamento de um motor trifásico:
Durante um teste, foram medidos os seguintes valores:
tensao = 220, corrente = 14 e temperatura = 75.
Com base na execução do algoritmo, qual mensagem será exibida ao final?
A
Bloqueio por sobrecorrente.
B
Bloqueio por superaquecimento.
C
Motor liberado.
D
Bloqueio por subtensão.
E
Bloqueio por superaquecimento e bloqueio por subtensão.
Durante a inspeção de um prédio público, o eletricista Francisco nota que um disjuntor desarma sempre que um aparelho específico é ligado. Qual deve ser o procedimento CORRETO para solucionar o problema?
A
Analisar se há sobrecarga ou curto-circuito no aparelho ou na fiação.
B
Substituir o disjuntor por um de maior capacidade.
C
Travar o disjuntor para que ele não desarme novamente.
D
Eliminar o disjuntor do circuito para resolver o problema.
E
Não fazer nada, pois tudo está funcionando corretamente.
Em uma instalação predial, ocorre sobrecarga prolongada em um circuito de tomadas, sem curtocircuito. Nessa condição, a atuação esperada de um disjuntor termomagnético é:
A
Atuar pelo elemento térmico, após certo tempo.
B
Atuar apenas se houver fuga para o aterramento.
C
Atuar pelo elemento magnético, instantaneamente.
D
Não atuar, pois protege apenas contra curto-circuito.
O aterramento elétrico integra os sistemas de proteção das instalações e deve atender a requisitos específicos para garantir seu correto funcionamento. Diante disso, assinala a alternativa que apresenta uma característica CORRETA do condutor de proteção (fio terra).
A
Pode ser utilizado para transmitir energia elétrica em situações de baixa carga, desde que o circuito possua dispositivo de proteção contra sobrecorrente.
B
Sua função é conduzir cargas eletrostáticas e correntes de descarga para a terra, devendo possuir capacidade de condução compatível com essa finalidade.
C
Deve ser empregado para compartilhar o retorno da corrente elétrica com o condutor neutro, reduzindo a quantidade de cabos da instalação.
D
Pode ser utilizado para transmissão de sinais de comunicação, desde que a tensão aplicada seja inferior à tensão nominal da instalação elétrica.

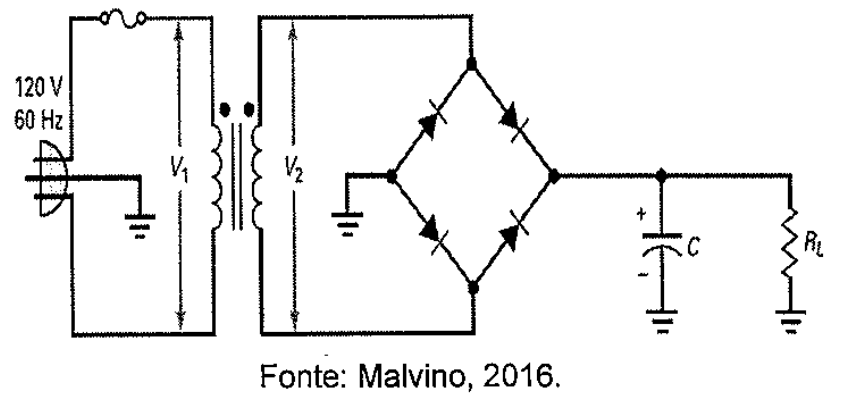

Examine a figura abaixo.
Considere uma fonte de alimentação composta por transformador e retificador em ponte com filtro capacitivo. Com base nessas informações, assinale a opção INCORRETA.
A
A queima do fusível de proteção interrompe a alimentação, resultando em tensão nula em todos os estágios subsequentes do circuito.
B
Se o capacitor de filtro abrir, a tensão média na carga diminuirá significativamente e apresentará um elevado nível de ondulação.
C
A abertura de um dos diodos da ponte retificadora altera a operação de onda completa para meia-onda, reduzindo a frequência da ondulação de 120 Hz para 60 Hz.
D
Um curto-circuito na carga provoca um aumento excessivo de corrente, podendo causar a queima do fusível, dos diodos ou do enrolamento do transformador.
E
Capacitores de filtro com fuga de corrente elevam a tensão CC na carga.
Correlacione os problemas comuns em sistemas elétricos às suas respectivas soluções e assinale, a seguir, a opção correta.
PROBLEMAS
I- Sobrecorrentes e curtos-circuitos
II- Altas correntes de partida de motores
III- Baixo fator de potência
IV- Harmônicas de alta frequência
SOLUÇÕES
( ) Filtros ativos
( ) Chaves estrela-triângulo
( ) Capacitores em paralelo com cargas indutivas
( ) Disjuntores
A
(I) (II) (III) (IV)
B
(IV) (III) (II) (I)
C
(II) (I) (IV) (III)
D
(IV) (II) (III) (I)
E
(III) (IV) (I) (II)
Os relés de proteção são utilizados no Sistema Elétrico para garantir a segurança e estabilidade da rede elétrica, identifi cando falhas e isolando equipamentos. Sobre os seus principais tipos, analise os itens e assinale a alternativa CORRETA.
I. O relé com função 50/51 é o mais econômico, sendo utilizado em alimentadores de média tensão, linhas de transmissão e geradores, adicionando proteção quando há uma falta, elevando a corrente acima da nominal.
II. O relé com função 87 é empregado na proteção de transformadores de potência, barramentos e linhas de transmissão, comparando as correntes nos terminais do equipamento protegido.
III. O relé com função 79 é utilizado em unidades geradoras, quando ocorre fl uxo de potência em um sentido não desejado ou através da limitação do fl uxo de potência em um dado sentido.
Está(ão) CORRETA(S) a(s) alternativa(s):
A
I, apenas.
B
II, apenas.
C
I e II, apenas.
D
II e III, apenas.
E
I, II e III.
Considerando os equipamentos elétricos usados em uma subestação, assinale a opção correta.
A
A carcaça dos equipamentos elétricos deve ser isolada da malha de terra para evitar acidentes com os operadores da subestação.
B
Os disjuntores e as chaves seccionadoras são utilizados para interromper a corrente em situação de curto-circuito.
C
Os relés são utilizados para a sinalização remota de incêndio na subestação.
D
Os transformadores de potencial e de corrente enviam sinais para os sistemas de proteção e medição de uma subestação.
E
Para-raios são utilizados nas linhas de transmissão, mas não fazem parte dos equipamentos elétricos de uma subestação.

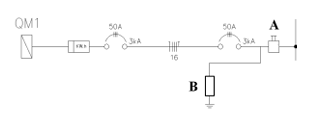

A figura a seguir é um diagrama unifilar e parcial, do circuito de força de um motor de indução trifásico com partida direta.
Nele são representados dois dispositivos, A e B, primordiais à confiabilidade dos sistemas elétricos fornecedores de energia.
A respeito dos dispositivos identificados pelas letras A e B, avalie as afirmativas a seguir e assinale V para a verdadeira e F para a falsa.
( ) Ambos são responsáveis pela proteção do sistema representado.
( ) O dispositivo A atua pela ação da corrente e o B atua pela ação da tensão.
( ) Ambos têm especificação de tensão de operação.
( ) Para evitar fuga de corrente, B não pode estar aterrado.
As afirmativas são, respectivamente,
A
V – F – F – V.
B
F – V – V – V.
C
F – V – F – F.
D
V – V – V – F.
É comum o uso de relés auxiliares no circuito de acionamento de motores para fins de alarme e proteção. O relé que é energizado dentro de uma faixa de tensão ajustada e desenergizado quando a tensão está fora dessa faixa ajustada, atuando também em casos de falta de fase, é o relé de
A
falta de fase.
B
mínima e máxima tensão.
C
sequência de fase.
D
sobrecorrente.
A desenergização para fins de trabalho seguro em instalações elétricas somente é considerada efetiva quando:
A
O disjuntor principal do quadro geral de distribuição estiver desligado.
B
Houver comunicação verbal entre os membros da equipe.
C
O trabalhador utilizar equipamentos de proteção individual adequados.
D
O circuito das tomadas estiver em baixa tensão e possuir o dispositivo de proteção residual.
E
Forem adotadas medidas sequenciais que garantam ausência de tensão e impedimento de reenergização.
Assinale a alternativa correta sobre o equipamento de proteção individual (EPI) de fabricação nacional ou importado.
A
Deve ser comercializado exclusivamente por empresas do ramo homologadas no Ministério de Trabalho e Emprego (tem).
B
Só pode ser utilizado conjugado a um equipamento de proteção coletiva.
C
Só pode ser posto à venda se os materiais utilizados em sua fabricação forem exclusivamente biodegradáveis.
D
Só pode ser utilizado em ambiente de trabalho ergonomicamente certificado.
E
Só pode ser posto à venda ou utilizado com a indicação do Certificado de Aprovação (CA) expedido pelo órgão de âmbito nacional competente em matéria de segurança e saúde no trabalho.
Em um circuito de partida direta de motor trifásico, um contator comanda o circuito de potência, enquanto um relé térmico protege o motor contra sobrecargas prolongadas. O contato NF do relé térmico é ligado
A
em série com o circuito de comando da bobina do contator.
B
em série com o circuito de potência.
C
em paralelo com o circuito de comando da bobina do contator.
D
em paralelo com a chave de partida.
E
entre duas fases do motor.
Durante um incêndio, uma vítima é retirada do local apresentando queimadura de segundo grau no braço, com bolhas formadas e dor intensa.
De acordo com as boas práticas de primeiros socorros, a conduta inicial mais adequada é
A
aplicar gelo sobre a queimadura para o resfriamento e alívio da dor.
B
esgotar as bolhas para evitar que aumentem e aplicar pomadas.
C
resfriar a área queimada com água corrente potável, sem romper bolhas.
D
remover anéis, pulseiras e roupas aderidas à pele imediatamente.
E
cobrir a queimadura com algodão para absorver fluidos e evitar contaminação.
Os dispositivos de proteção são essenciais para garantir a segurança e a continuidade de operação em instalações elétricas.
A esse respeito, avalie as afirmativas a seguir.
I. O disjuntor e o relé podem ser utilizados de forma intercambiável sem prejuízo à proteção.
II. O disjuntor de média tensão atua como elemento de detecção de falhas.
III. O relé realiza a detecção das condições anormais do sistema e envia comando ao disjuntor.
Está correto o que se afirma em
A
I, apenas.
B
II, apenas.
C
III, apenas.
D
I e III, apenas.
E
II e III, apenas.
Nos trabalhos em instalações elétricas, prioriza-se o uso dos equipamentos de proteção individual adequados às atividades desenvolvidas, sendo as medidas de proteção coletivas consideradas complementares ao controle de riscos.
C
Certo
E
Errado
Durante o comissionamento de um inversor trifásico PWM, observou-se a ocorrência de picos de tensão no instante de desligamento dos IGBTs causados pela energia armazenada nas indutâncias parasitas do circuito.
Para eliminar esse problema, o projetista adicionou, em paralelo a cada dispositivo, um circuito passivo composto por resistor e capacitor, capaz de absorver a energia excedente e limitar a taxa de variação de tensão (dv/dt), durante a comutação.
Esse tipo de proteção é conhecido como
A
detecção de desaturação.
B
snubber RC.
C
resistor de gate.
D
diodo de roda livre.
E
dead time.
Ano:
2026
As normas técnicas determinam que os circuitos alimentadores de motores elétricos sejam providos de elementos de proteção contra sobre correntes originadas por um curto circuito e também originadas por sobrecarga.
Sobre os dispositivos de proteção contra correntes de sobrecarga nos motores, analise os itens a seguir:
I. São sensíveis à temperatura dos enrolamentos e estão integrados ao motor.
II. Podem ficar externamente ao motor e são sensíveis à corrente do circuito.
III. Localizam-se dentro ou fora do motor e são sensíveis à tensão de alimentação.
Está correto o que se afirma em
A
I, apenas.
B
II, apenas.
C
III, apenas.
D
I e II, apenas.
E
I e III, apenas.
