Questões de Concurso sobre Microcontroladores

Assinale a opção que apresenta apenas interfaces comumente utilizadas para comunicação entre microcontroladores e PCs.

No projeto de sistemas de controle, é comum a substituição de controladores analógicos (baseados em amplificadores operacionais, resistores e capacitores) por sistemas baseados em microcontroladores. A respeito do funcionamento e das diferenças entre esses dois tipos de controladores, assinale a alternativa correta.

A linguagem utilizada no Arduino é parecida, principalmente, com C e C++. O Arduino Sketch é escrito em uma variação simplificada de C/C++, utilizando sintaxe de C++, mas com muitas bibliotecas prontas que facilitam o uso de hardware. O microcontrolador é muito útil para desenvolver projetos interativos independentes, ou pode ser conectado a um computador, a uma rede, ou mesmo à web para recuperar e enviar dados do Arduino e atuar sobre eles. Existem algumas instruções que podem ser executadas na função loop(), que é função principal do programa e executa continuamente, enquanto o Arduino estiver ligado. Uma dessas instruções é a “delay()”, que no Arduino é uma função usada para pausar (bloquear) a execução do programa por um tempo determinado.

Se em um determinado trecho de um programa em Arduino o objetivo seja de pausar a execução do programa em 0,8 s, qual o comando correto a ser utilizado?

Microcontroladores são usualmente utilizados em processadores digitais de sinais (DSPs) devido à necessidade de alto desempenho. Nesse aspecto, uma característica comum de destaque em arquiteturas internas de microcontroladores é a presença de:

Em painéis de automação, componentes semicondutores (microcontroladores, MOSFETs) são sensíveis a ESD e à umidade. Qual boa prática de armazenamento/mitigação é correta?

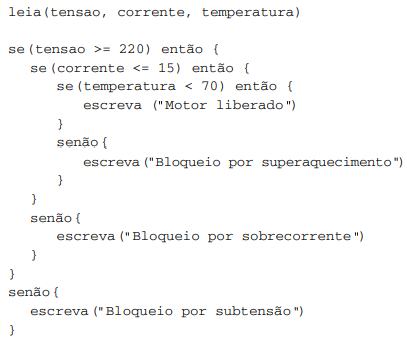

Considere o trecho de pseudocódigo a seguir, utilizado em um sistema automatizado de supervisão elétrica para liberar o funcionamento de um motor trifásico:

Durante um teste, foram medidos os seguintes valores:

tensao = 220, corrente = 14 e temperatura = 75.

Com base na execução do algoritmo, qual mensagem será exibida ao final?

Você está realizando um experimento e precisa especificar um sensor de pressão atmosférica. Neste experimento, todas as medidas e controle são realizados com um Arduino UNO. Após uma busca na Internet, você chega a uma lista de sensores que satisfazem os critérios técnicos e de orçamento. O que difere entre cada sensor é a interface disponível entre o sensor e o microcontrolador ou PLC. Qual protocolo digital abaixo teria o interfacemanto com o Arduino UNO mais simples tanto no que se refere a software quanto a hardware adicional? Desconsidere cabos e conexões elétricas.

Em um microcontrolador, a CPU está executando uma tarefa quando ocorre a ativação de um sinal de um sensor externo crítico. A CPU suspende a tarefa em andamento, direciona o fluxo para uma rotina de atendimento e, ao final, continua exatamente no ponto onde estava. Esse comportamento caracteriza

Em um sistema embarcado de segurança crítica que controla a temperatura de um forno industrial, é utilizado um termopar tipo K, formado por uma junção de Cromel (Níquel-Cromo) como elemento positivo e o Alumel (Níquel-Alumínio) como negativo. O microcontrolador possui conversor A/D interno de 12 bits com faixa de entrada de 0 a 3,3 V. Como o termopar mede a diferença de temperatura entre a junta de medição (quente) e a junta de referência (fria), o circuito de interface deve lidar corretamente com a compensação da junta fria. Uma solução tecnicamente adequada para garantir precisão em todo o intervalo de operação é:

Os microcontroladores possuem recursos diversos, cuja utilização depende da necessidade de cada aplicação. Alguns microcontroladores possuem um tipo de temporizador que garante que o sistema reinicie, caso ocorra um problema com a execução do programa, como um loop infinito. Esse recurso é chamado de

O comando [analogWrite (VENTILADOR, valorVENTILADOR);] que se encontra nas linhas 23, 31 e 37 do programa utiliza uma técnica que converte um código binário de & bits em um pulso digital de frequência fixa, mas cuja largura do seu nível alto é proporcional ao valor do código. Essa técnica é denominada

Os microcontroladores são dispositivos fundamentais na eletrônica embarcada, sendo utilizados para integrar funcionalidades em sistemas compactos, como automação industrial, veículos e dispositivos IoT. Esses sistemas frequentemente demandam controle preciso de periféricos, gerenciamento de energia e comunicação eficiente. A escolha de um microcontrolador envolve critérios como arquitetura, quantidade de pinos, interfaces de comunicação e recursos de memória. Diante do exposto, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Todo microcontrolador possui apenas uma interface de comunicação serial, sendo necessária a adição de periféricos externos para ampliar essa capacidade.

( ) A arquitetura Harvard permite maior eficiência ao executar instruções, separando barramentos de instruções e dados.

( ) Em sistemas embarcados críticos, como dispositivos médicos, é comum utilizar microcontroladores com recursos de segurança, como proteção contra falhas por radiação.

( ) Microcontroladores baseados em ARM Cortex-M são, exclusivamente, utilizados em dispositivos de alta potência e não têm aplicação em dispositivos com restrição de energia.

( ) A quantidade de memória flash disponível em um microcontrolador influencia diretamente na capacidade de armazenamento de programas e dados dinâmicos.

A sequência está correta em

Certo microcontrolador é utilizado para amostrar um sinal analógico por meio de seu conversor analógico-digital (A/D), realizar o processamento do sinal (uma filtragem digital, por exemplo) e, em seguida, enviar o sinal processado a um conversor digital-analógico (D/A) controlado pelo próprio microcontrolador. Os conversores A/D e D/A têm resolução de 12 bits, e os sinais de entrada e saída operam na faixa de tensão de -5 V a +5 V. O sinal de interesse possui componentes significativas apenas na faixa entre 0 Hz e 100 Hz.

A partir das informações apresentadas e considerando os aspectos de hardware e software relacionados, julgue os itens que se seguem.

A fim de garantir a reconstrução adequada de sinais com componentes de até 100 Hz, a menor taxa de amostragem que atende ao teorema de Nyquist é de 50 Hz.

Analise as sentenças a respeito dos microcontroladores da família 8051:

I. Não possui memória interna.

II. Permite controlar um motor.

III. O endereçamento indexado é um dos modos de endereçamento das instruções.

É verdadeiro o que se afirma em

Um microcontrolador da família PIC 18 utiliza seu módulo CCP para gerar um sinal PWM. Apresenta uma Frequência de Clock do sistema de 4 MHz, com um Prescaler de 1:16. Segundo o datasheet do fabricante, o período do PWM pode ser calculado por

𝑇_𝑃𝑊𝑀 = (𝑃𝑅2 + 1) ∗ 4 ∗ 𝑃𝑟𝑒𝑠𝑐𝑎𝑙𝑒𝑟 ∗ 𝑇_𝑂𝑆𝐶

Assim, se a frequência do PWM desejada é 50 Hz, o valor de PR2 é igual a

Microcontroladores utilizam diferentes formas de reset para garantir uma operação confiável. Sobre esses mecanismos, é correto afirmar que o

Em um programa em C para microcontrolador (como Arduino), qual é a função da void loop()?

Um engenheiro precisa escolher a plataforma de hardware para um novo controlador de segurança que monitora a velocidade de uma serra industrial. O sistema deve acionar um freio de emergência, independentemente de qualquer software, se a velocidade exceder 5000 RPM em menos de 2 milissegundos. Duas opções são avaliadas: uma placa baseada num SoC Linux de alto desempenho e um microcontrolador simples com hardware limitado. A escolha pelo microcontrolador é tecnicamente justificada porque

Assinale a opção que corresponde a uma característica comum apenas a microcontroladores.

Um sistema de controle de velocidade utiliza microprocessador para acionar e controlar a velocidade do eixo de um motor elétrico de acordo com a referência dada por meio de sinal de modulação por largura de pulso (PWM). Sobre o projeto lógico e elétrico de sistemas microprocessados, assinale a alternativa correta.
