Se um relé de nível de eletrodos falha com o reservatório cheio, o agente deve verificar
A
a resistência de contato.
B
a inversão de fase 24V.
C
o aterramento do neutro.
D
a oxidação na ponta dos eletrodos.
Com o objetivo de adotar a menor seção possível dos condutores, em conformidade com todos os requisitos da ABNT NBR 5410, dimensione os circuitos de uso específico destinados à alimentação do forno elétrico e do micro-ondas, respectivamente, bem como os disjuntores de proteção de cada circuito. Considere que apenas esses dois circuitos percorrem um mesmo conduto, desde o quadro de distribuição até os respectivos pontos de utilização.
Das alternativas abaixo, aquela que apresenta corretamente esse dimensionamento é:
A
forno elétrico: cabo de 4 mm² e disjuntor monopolar de 25A; micro-ondas: cabo de 2,5 mm² e disjuntor monopolar de 16A
B
forno elétrico: cabo de 2,5 mm² e disjuntor monopolar de 20A; micro-ondas: cabo de 2,5 mm² e disjuntor monopolar de 16A
C
forno elétrico: cabo de 2,5 mm² e disjuntor monopolar de 20A; micro-ondas: cabo de 1,5 mm² e disjuntor monopolar de 10A
D
forno elétrico: cabo de 4 mm² e disjuntor monopolar de 25A; micro-ondas: cabo de 2,5 mm² e disjuntor monopolar de 20A
Network protector é um dispositivo utilizado nas redes com topologia spot network, sendo projetado para impedir a inversão de fluxo causada por curtos-circuitos.
C
Certo
E
Errado
Durante a elaboração de um plano de manutenção preventiva para os quadros elétricos de uma unidade armazenadora de grãos, a técnica de termografia infravermelha é empregada. A anomalia primária, em conexões elétricas, mais efetivamente detectada por esta técnica, antes que evolua para uma falha crítica, é a(o):
A
Fuga de corrente para a terra devido à deterioração da isolação dos condutores.
B
Desbalanceamento de tensão entre as fases do sistema trifásico.
C
Aumento da resistência elétrica em um ponto de conexão devido à frouxidão ou oxidação, gerando aquecimento excessivo.
D
Presença de harmônicos de corrente de alta ordem circulando pelos condutores neutros.
Quanto aos dispositivos usados para comando e proteção de motores elétricos, é incorreto afirmar que
A
os disjuntores motores são dispositivos de proteção e manobra e podem proteger os circuitos de sobrecorrentes e curtos-circuitos.
B
contatores são dispositivos eletromecânicos de comando que permitem o controle de elevadas correntes por meio de um circuito de baixa corrente.
C
o relé térmico de sobrecarga atua diretamente na proteção contra curto-circuito, desligando imediatamente o circuito quando detecta uma corrente muito alta.
D
os fusíveis são formados basicamente por um elo fusível alocado em uma câmara que é preenchida com um material extintor, geralmente areia de quartzo.
Em uma subestação de 69 kV, sabe-se que o cabo que interliga o Transformador de Corrente (TC), de corrente nominal secundária 5A, ao Relé Digital possui uma bitola de 4 mm2 , que o TC está localizado a uma distância de 10 m do Relé e que a carga do Relé é de 2 VA. Considere a Impedância Ôhmica do cabo 0,5 + j0,2 (Ω/m). Marque a alternativa que ilustra corretamente o valor da Carga do TC, em VA, destinado à proteção de sobrecorrente principal dessa subestação.
A
127 + 𝑗50 (𝑉𝐴)
B
170 + 𝑗500 (𝑉𝐴)
C
220 + 𝑗100 (𝑉𝐴)
D
130 + 𝑗550 (𝑉𝐴)
E
440 + 𝑗220 (𝑉𝐴)
Em um relé de sobrecorrente de tempo inverso, o tempo de operação do relé diminui com o aumento da corrente.
C
Certo
E
Errado
Durante a avaliação técnica de um hospital de porte médio, o engenheiro eletricista identificou ausência de plano formal de gerenciamento de risco elétrico, inexistência de simulações de falha em sistema de energia ininterrupta e uso de dispositivos DR em circuitos de suporte à vida. Considerando as particularidades normativas, funcionais e estratégicas de ambientes hospitalares críticos, assinale a alternativa correta.
A
O gerenciamento de risco elétrico em hospitais deve considerar apenas falhas de origem interna, pois oscilações externas são responsabilidade da concessionária e não requerem plano de contingência próprio da instituição.
B
A instalação de dispositivos DR (diferencial residual) é obrigatória em todos os circuitos de alimentação de equipamentos biomédicos, inclusive aqueles que mantêm funções vitais, desde que a sensibilidade esteja ajustada abaixo de 30 mA para máxima proteção ao paciente.
C
A adoção de fontes de energia ininterrupta (UPS) elimina a necessidade de grupos geradores, desde que a autonomia da bateria seja superior ao tempo médio de restabelecimento do fornecimento elétrico pela concessionária.
D
A simulação periódica de falha de energia e a avaliação da transição automática para sistemas UPS e geradores são partes essenciais do gerenciamento de risco, e devem ser planejadas, executadas e validadas sob responsabilidade do engenheiro eletricista.
E
A responsabilidade pelo gerenciamento de risco elétrico é atribuída exclusivamente ao engenheiro clínico, que deve avaliar os riscos associados à falha de equipamentos médico-assistenciais, independentemente da origem elétrica.

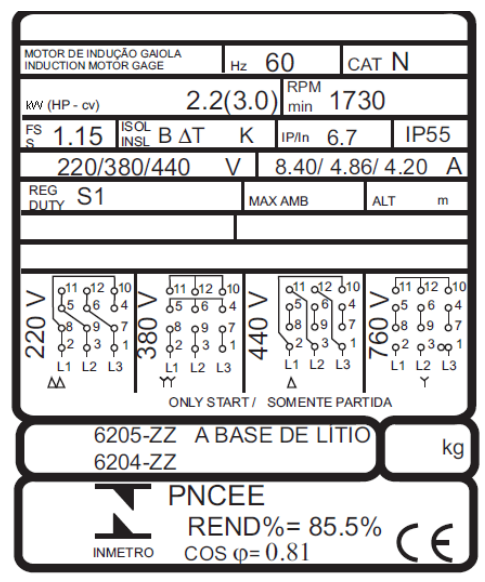

Os motores elétricos possuem suas características apresentadas nas placas de identificação, como mostra a seguir. Considerando o grau de proteção desse motor elétrico, segundo a sua placa de identificação, ele é protegido contra
A
objetos sólidos com 50 mm de diâmetro ou mais e borrifo de água.
B
objetos sólidos com 12,5 mm de diâmetro ou mais e imersão temporária em água doce de até 1 metro por 30 minutos.
C
objetos sólidos com 50 mm de diâmetro e gotas que caiam na vertical.
D
poeira, entrada limitada e gotas que caiam na vertical.
E
poeira, entrada limitada e jatos de água.
A seletividade é a característica que um sistema de proteção deve ter para que, ao ser submetido a correntes anormais, faça atuar os dispositivos de proteção de maneira a desenergizar somente a parte do circuito afetado. Sobre as formas de realização de seletividade e suas características, analise as assertivas e assinale a alternativa que aponta a(s) correta(s).
I. A seletividade amperimétrica, conhecida como seletividade por corrente, fundamenta-se no princípio de que as correntes de curto-circuito diminuem à medida que o ponto de defeito se aproxima da fonte de suprimento, pois a primeira proteção a montante do ponto de defeito deve ter uma corrente de atuação com um valor superior à corrente de curto-circuito ocorrida dentro da zona protegida.
II. A seletividade cronométrica fundamenta-se no princípio de que a temporização intencional do dispositivo de proteção próximo ao ponto de defeito deve ser superior à temporização intencional do dispositivo de proteção a montante.
III. Na seletividade cronométrica, por admitir a corrente de defeito por um tempo excessivo, podem ocorrer quedas de tensão prejudiciais ao funcionamento das demais cargas.
A
Apenas I e III.
B
Apenas I.
C
Apenas II.
D
Apenas III.
E
I, II e III.
Um relé de monitoramento de sobrecorrente tem a função de proteger os dispositivos contra surtos (sobrecargas e curto circuito), que elevem excessivamente a amplitude da corrente elétrica no sistema elétrico. Sobre as características dos relés de sobrecorrente, classifique V para as sentenças verdadeiras e F para as falsas.
( ) Um relé de monitoramento de sobrecorrente é colocado em paralelo com o circuito que deve proteger. Se a corrente no circuito que está sendo monitorado subir acima do limite definido no relé de sobrecorrente, o relé irá “desarmar” e abrir o circuito. Isso evita danos ao equipamento ou ferimentos nas pessoas.
( ) Existem vários tipos de relés de sobrecorrente atualmente disponíveis no mercado. Diferem principalmente em seus recursos e funções, princípio de funcionamento e projeto e ainda tipo de sobrecorrente a atuar.
( ) Um relé de sobrecorrente instantâneo é projetado para resguardar o sistema contra níveis elevados da amplitude da corrente, por um período de tempo pequeno, cerca de menos de 0,1 segundo.
( ) Os relés de sobrecorrente direcionais são projetados para utilização em proteções contra faltas em sistemas radiais, onde o fluxo de corrente se dá em qualquer direção.
Assinale a alternativa que apresenta a sequência CORRETA, respectivamente.
A
V - V - V - F
B
F - F - V - V
C
F - V - V - F
D
V - F - F - V
Em relação às funções de proteção aplicadas em motores elétricos, assinale a opção correta.
A
A aplicação da proteção diferencial de corrente é restrita a motores com seis terminais acessíveis.
B
O ajuste da função de sobrecorrente instantânea de fase é independente da corrente de rotor bloqueado.
C
O uso da função de distância é desaconselhável para fins de proteção em motores elétricos.
D
A utilização da proteção do relé por imagem térmica está limitada a casos de sobrecarga estando o motor a quente.
E
A presença de bancos de capacitores instalados juntos ao motor é irrelevante para o ajuste da proteção contra partidas longas.
Ano:
2025
Banca:
Objetiva Concursos
As emendas em condutores em uma instalação elétrica predial são uma das tarefas mais comuns executadas pelos profissionais da elétrica. Se uma emenda for feita incorretamente, ou for mal isolada, ela pode gerar:
A
Alta condutibilidade de elétrons.
B
Perdas significativas por dissipação de calor.
C
Redução da resistência de segurança.
D
Incapacidade de desligar a rede.
Um eletricista foi encarregado de realizar a instalação de um novo painel de distribuição em uma escola municipal. O projeto elétrico especifica o uso de disjuntores termomagnéticos para a proteção dos circuitos. O disjuntor termomagnético é um componente essencial na proteção de uma instalação elétrica, pois combina duas funções de proteção em um único dispositivo. Assinale a alternativa que NÃO representa uma função ou característica do disjuntor termomagnético.
A
Servir como dispositivo de manobra manual, ligando e desligando o circuito.
B
Interromper automaticamente o fluxo de corrente em caso de falha.
C
Proteger o circuito contra fugas de corrente para a terra.
D
Proteger a instalação contra curtos-circuitos.
E
Proteger a instalação contra sobrecargas.
Assinale a opção que apresenta o método de combate a incêndio, em uma cozinha, decorrente do aquecimento de óleos e gorduras.
A
resfriamento.
B
abafamento.
C
interrupção da reação.
D
saponificação.
E
controle da queima.
Associe os dispositivos de proteção da Coluna I às suas funções primárias e características de atuação descritas na Coluna II:
Coluna I:
(1)Fusível tipo gG
(2)Disjuntor-motor (MPCB)
(3)Relé de Sobrecarga (Térmico)
(4)Dispositivo DR (IDR)
(5)DPS (Classe I ou II)
Coluna II:
(__)Proteção contra correntes de fuga à terra (contatos diretos e indiretos).
(__)Proteção de equipamentos contra surtos de tensão induzidos (descargas atmosféricas/manobras).
(__)Proteção exclusiva contra sobrecarga térmica (depende de fusível/disjuntor para curtos).
(__)Proteção integral de motores (curto + sobrecarga) com capacidade de seccionamento.
(__)Proteção contra curtos-circuitos e sobrecargas de cabos/uso geral com alta capacidade de ruptura.
Assinale a alternativa correta.
A
4,5,2,3,1.
B
3,5,4,2,1.
C
4,5,3,2,1.
D
5,3,4,1,2.
E
5,4,3,2,1.

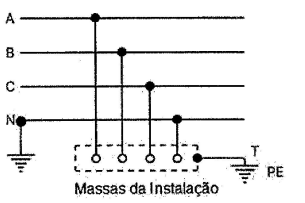

Observe a figura abaixo.
A imagem acima corresponde a qual sistema de aterramento e proteção?
A
TN-S.
B
TN-C-S.
C
TN-C.
D
T-T.
E
IT.
A função de proteção ANSI 32, de atuação temporizada, é tipicamente implementada quando consumidores possuem geração própria.
C
Certo
E
Errado
Sobre o conceito de desligamento de emergência, assinale a alternativa CORRETA:
A
Dispositivos de desligamento de emergência devem ser providos em locais de fácil acesso e devem ser de difícil manobra, para evitar desligamentos acidentais.
B
Os dispositivos de desligamento de emergência devem ser facilmente identificáveis, rapidamente manobráveis e providos em situações de perigo, a fim de desenergizar o circuito de forma eficaz.
C
Não é necessário instalar dispositivos de desligamento de emergência se houver proteção contra sobrecarga, já que ela garante a desenergização do circuito automaticamente.
D
Dispositivos de desligamento de emergência são necessários apenas em situações de falha elétrica e não devem ser facilmente identificáveis.
Sobre o conceito de circulação de correntes elétricas de falta, assinale a alternativa CORRETA:
A
Apenas os condutores vivos precisam ser protegidos contra as correntes de falta, uma vez que não se espera que outros condutores sejam afetados por essas correntes.
B
Os condutores não vivos não precisam ser capazes de suportar correntes de falta, pois essas correntes não afetam sua integridade.
C
A proteção contra sobrecorrentes não é necessária para condutores vivos, uma vez que as correntes de falta não têm impacto sobre eles.
D
Todos os condutores, incluindo os não vivos, devem ser capazes de suportar correntes de falta sem atingir temperaturas excessivas.
