Em uma subestação de consumidor em 13,8 kV, há dois relés de sobrecorrente temporizados (função 51) para coordenação: RT (proteção do transformador no primário), com TC 200/5; RF (proteção do alimentador a montante), com TC 400/5. A corrente máxima de carga no primário do transformador é Imax = 120 A. Para evitar atuações indevidas, adote o critério Ipickup ≥ 1,25·Imax. Para uma falta no primário do transformador, a corrente de curto-circuito no barramento é If = 800 A (no primário). Ambos os relés usam a mesma curva inversa, e o tempo de atuação é: t = TDS · tbase(M), em que M = I / Ipickup e I e Ipickup são correntes no secundário do TC. Considere o seguinte para tbase(M), quando TDS = 1: para M = 10 → tbase = 1,0 s; para M = 5 → tbase = 2,0 s. Para garantir seletividade, imponha margem mínima de coordenação de 0,3 s para essa falta, isto é: tRF ≥ tRT + 0,3 s. Os ajustes Ipickup (no secundário do TC) e TDS para RT e RF que atendem, simultaneamente, aos critérios são:
A
RT: Ipickup = 2 A e TDS = 0,3; RF: Ipickup = 2 A e TDS = 0,4
B
RT: Ipickup = 4 A e TDS = 0,3; RF: Ipickup = 2 A e TDS = 0,3
C
RT: Ipickup = 4 A e TDS = 0,2; RF: Ipickup = 2 A e TDS = 0,4
D
RT: Ipickup = 4 A e TDS = 0,3; RF: Ipickup = 2 A e TDS = 0,4
E
RT: Ipickup = 4 A e TDS = 0,2; RF: Ipickup = 1 A e TDS = 0,4
A função primordial do Dispositivo Diferencial Residual (DR) em um quadro de distribuição residencial é:
A
Substituir a necessidade do disjuntor termomagnético, pois protege contra sobrecargas e curtos-circuitos de forma mais eficiente.
B
Estabilizar a tensão da rede elétrica, evitando danos a equipamentos eletrônicos sensíveis.
C
Melhorar o fator de potência da instalação, reduzindo o consumo de energia reativa.
D
Proteger as pessoas contra choques elétricos por contato direto ou indireto, desligando o circuito ao detectar uma corrente de fuga para a terra.
E
Garantir que a tensão de operação das lâmpadas seja constante, prolongando sua vida útil.
Em um sistema de distribuição elétrica naval em baixa tensão, alimentado por geradores operando em paralelo, a coordenação da proteção contra curtos-circuitos deve considerar não apenas a magnitude da corrente de falta, como também o tempo de atuação dos dispositivos, de modo a preservar a continuidade do serviço em cargas essenciais. Assim sendo, um sistema de proteção corretamente seletivo deve assegurar que, diante de uma falta em um circuito alimentador secundário:
A
os dispositivos de proteção a montante e a jusante atuem em cascata, conforme o aumento da corrente de curto-circuito
B
a atuação automática seja inibida, priorizando alarmes e intervenção do operador para evitar desligamentos indevidos
C
o dispositivo de proteção imediatamente a montante da falta atue antes dos demais, em função da coordenação tempo-corrente
D
o disjuntor geral do quadro principal atue de forma temporizada, garantindo a proteção do gerador contra esforços térmicos
As estratégias de manutenção podem ser classificadas conforme o momento em que são realizadas e o objetivo pretendido. A manutenção realizada após a ocorrência de falha é chamada de:
A
programada
B
preventiva
C
corretiva
D
preditiva
O correto dimensionamento dos condutores elétricos é essencial para a segurança e para o desempenho das instalações. Assim, o principal critério para dimensionar a seção de um condutor é pela:
A
cor do isolamento
B
corrente do circuito
C
natureza da carga elétrica
D
tensão nominal do circuito
É um diodo semicondutor conhecido por suas aplicações como regulador de tensão e, diferentemente da maioria das aplicações para os diodos que operam na região de condução, opera sempre polarizado reversamente, ou seja, acima da tensão de ruptura da junção PN. Essas características se referem ao:
A
Diodo schottky.
B
Diodo de germânio.
C
Diodo de Carboneto de Silício.
D
Diodo zener.
E
Diodo emissor de luz.
Em um sistema de proteção de uma linha elétrica submetida a uma corrente de curto-circuito com componente de corrente contínua expressiva, é possível que o transformador de corrente de proteção sature mais rápido que o esperado logo após a atuação do religador do circuito protegido.
C
Certo
E
Errado
Os componentes elétricos da instalação contemplam fios, cabos, disjuntores e tomadas com particularidades consolidadas na literatura técnica pertinentes ao trabalho do técnico do quadro envolvido. Sobre esses componentes, analise as afirmativas a seguir.
I.O barramento do quadro de distribuição contempla componente destinado à estabilização operacional da corrente elétrica entre os circuitos derivados da instalação predial, com reorganização funcional da alimentação elétrica conforme a distribuição dinâmica das cargas conectadas ao sistema instalado.
II.O disjuntor termomagnético contempla o dispositivo de proteção dos circuitos elétricos contra sobrecargas e curtos-circuitos, com a atuação por efeito térmico durante as sobrecargas prolongadas e por efeito magnético durante os curtos-circuitos do equipamento.
III.A bitola dos condutores da instalação elétrica contempla dimensionamento relacionado ao comprimento físico do circuito e à disposição geométrica da tubulação da edificação, com organização da capacidade elétrica conforme a configuração estrutural da instalação executada.
Está correto o que se afirma em:
A
II e III apenas.
B
I, II e III.
C
I e II apenas.
D
II apenas.
A respeito de uma falta assimétrica, avalie as afirmativas a seguir.
I. Em uma falta monofásica, a não existe corrente de sequência zero.
II. Uma falta entre duas fase e terra a corrente de falta depende somente das sequências positiva e negativa. envolvimento do neutro, não existe componente de sequência zero.
III. Em uma falta bifásica provoca uma assimetria entre as tensões de linha.
Está correto o que se afirma em
A
I, somente.
B
II, somente.
C
III, somente.
D
I e II.
E
II e III.
Em um acidente com eletricidade envolvendo arco elétrico, que está incendiando um painel ou instalação elétrica devido à falta ou falha de isolação elétrica, tanto em baixa tensão quanto em média tensão, sabendo também que o arco elétrico pode atingir altas temperaturas, qual tipo de extintor é usado para extinguir o arco elétrico?
A
Água pressurizada AP.
B
Dióxido de Carbono CO2.
C
Pó Químico Seco PQS.
D
Extintor Classe K.
E
Nenhuma das alternativas está correta.

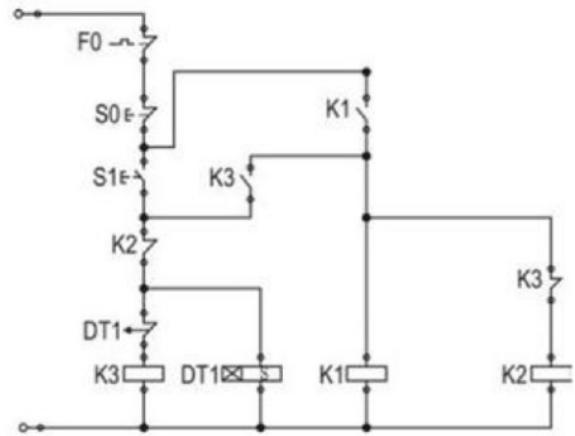

Em acionamento de circuitos de potência, os circuitos de comando possuem a função de realizar as operações lógicas que determinam o funcionamento de circuitos e equipamentos de potência. Observe a figura abaixo:
NASCIMENTO Júnior, Geraldo Carvalho do. Passagem estrela para Triângulo. Comandos Elétricos: Teoria e Atividades. 2018.
Com base na figura, qual é a função do contato NA do contator K3? Assinale a alternativa CORRETA.
A
Energizar a linha responsável por alimentar o contator principal do motor.
B
Energizar K2, responsável pelo desligamento de K1.
C
Energizar o contator K1 após S1 ser pressionado e energizar K3, que aciona seu contato NA e energiza assim K1.
D
Energizar o contator K2 após S0 ser pressionado e energizar K3. K1 estabelece um contato de selo com seu contato NA e permanece energizado até que o botão S0 seja pressionado.
E
Energizar o contator DT1 após S0 ser pressionado e energizar K2. K2 estabelece um contato de selo com seu contato NA e permanece energizado até que o botão S1 seja pressionado.
Durante uma visitação em uma edificação comercial, o Fiscal de Obras constatou que diversos equipamentos de elevada potência estavam alimentados por uma única extensão elétrica ligada a uma tomada de uso geral. O condutor apresentava aquecimento perceptível, embora o circuito ainda não tivesse sofrido desligamento pelo dispositivo de proteção. Considerando essa situação, assinale a alternativa CORRETA.
A
A ausência de atuação do disjuntor demonstra que a instalação está operando dentro dos limites de segurança previstos para o circuito.
B
O aquecimento do condutor pode indicar sobrecarga do circuito, conexão inadequada ou utilização de componentes incompatíveis com a corrente demandada, devendo a instalação ser retirada de uso até avaliação técnica.
C
A substituição do disjuntor por outro de maior corrente nominal elimina o aquecimento do condutor e aumenta a segurança da instalação.
D
O aquecimento do condutor é aceitável desde que o isolamento elétrico permaneça íntegro e não haja interrupção do fornecimento de energia.
E
A utilização de extensões elétricas elimina a necessidade de compatibilidade entre a corrente solicitada pelos equipamentos e a capacidade dos condutores do circuito.

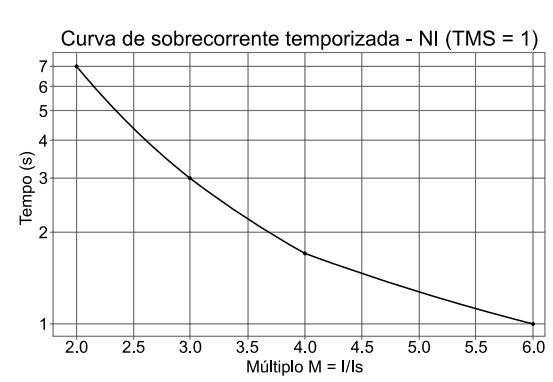

Em um alimentador de 13,8 kV, é utilizado um relé de sobrecorrente temporizado de tempo inverso (função ANSI 51) para proteção de sobrecorrente. O relé tem corrente de partida (pick-up) Is = 300 A e Time Multiplier Setting (TMS) igual a 0,20. Há também uma proteção instantânea (função ANSI 50) ajustada para atuar em 10 vezes Is com tempo fixo de 0,10s. O tempo de atuação da função 51 pode ser obtido usando a curva obtida para TMS = 1 a seguir:
Durante uma falta no alimentador, a corrente medida pelo relé é de 900 A. Assinale a alternativa que apresenta corretamente o tempo de atuação da proteção do alimentador.
A
0,40s
B
0,60s
C
0,20s
D
0,10s
E
3,00s
Durante um princípio de incêndio, um colaborador nota que as chamas ainda estão localizadas e é possível utilizar um extintor portátil com segurança.
De acordo com as boas práticas de prevenção e combate a incêndios, a primeira ação correta a ser adotada é
A
combater o fogo antes de comunicar qualquer pessoa para evitar pânico.
B
utilizar a água no foco do incêndio quando houver disponibilidade.
C
esperar a chegada dos bombeiros para depois iniciar o combate do incêndio.
D
dirigir-se imediatamente ao local das chamas para a sua contenção.
E
acionar o alarme de incêndio, comunicar a brigada e então combater o princípio de incêndio.
Um objeto mecânico assimétrico, com furos inclinados e um plano auxiliar projetado em uma das faces, está sendo representado em projeção ortográfica. O projetista precisa posicionar as vistas principais no primeiro diedro. Durante a análise, é necessário garantir que:
- A vista frontal seja tomada como referência para medidas e cortes.
- A vista superior e a vista lateral esquerda permitam a correta interpretação das inclinações e dos furos.
- Eventuais projeções auxiliares não causem conflito de leitura entre vistas.
Considerando as normas da ABNT NBR 10067 e a disposição correta de vistas no primeiro diedro, pode-se afirmar que a vista superior fica:
A
abaixo da vista frontal, e a vista lateral esquerda à esquerda da frontal, mantendo coerência apenas com cortes verticais
B
acima da vista frontal, e a vista lateral esquerda à esquerda da frontal, permitindo leitura correta das inclinações e furos
C
abaixo da vista frontal, e a vista lateral esquerda à direita da frontal, garantindo interpretação dos planos inclinados
D
acima da frontal, e a vista lateral esquerda à direita da frontal, priorizando apenas a projeção ortogonal direta
Em uma instalação elétrica, a ocorrência de falhas pode provocar situações anormais de operação, comprometendo a integridade dos equipamentos e a segurança das pessoas. Uma dessas falhas ocorre quando há um caminho de impedância muito baixa entre condutores com diferença de potencial, caracterizando o curto-circuito. Nessa condição, em um curto-circuito, a corrente tende a ser:
A
nula
B
nominal
C
elevada
D
constante
Em um sistema predial trifásico (380/220 V), um circuito terminal de tomadas é protegido por disjuntor termomagnético curva C de 20 A. Esse circuito é alimentado por um quadro secundário protegido por disjuntor geral curva C de 63 A.
Considerando-se a seletividade entre os dispositivos e as características típicas de disparo magnético da curva C (5 In a 10 In), qual das alternativas descreve corretamente o comportamento em caso de curto-circuito franco de baixa impedância no circuito terminal?
A
Haverá seletividade total, pois a diferença de corrente nominal é superior a 3 (três) vezes.
B
Não haverá seletividade, pois disjuntores curva C nunca são seletivos entre si.
C
Haverá seletividade parcial, pois as regiões de atuação podem se sobrepor.
D
A seletividade depende, exclusivamente, da corrente de carga do circuito.
E
Haverá seletividade total apenas se o disjuntor de 63 A for curva B.
Em caso de incêndio em uma bancada de laboratório de eletricidade, é imprescindível o uso de extintor de incêndio. Assinale a alternativa que apresenta somente os tipos de extintor que podem ser utilizados nessas situações.
A
Água e pó químico.
B
Pó químico e gás carbônico.
C
Gás carbônico e espuma mecânica.
D
Água e gás carbônico.
E
Pó químico e espuma mecânica.
O fator de assimetria da corrente de curto-circuito inicial é considerado para estimar a corrente térmica nominal de chaves seccionadoras.
C
Certo
E
Errado
Em relação aos elementos F1 e F2 indicados no diagrama, é correto afirmar que:
A
Os fusíveis F1 são utilizados para proteger o motor de indução trifásico contra aquecimento excessivo. Por outro lado, F2 apenas protege o circuito de comando contra curto-circuito.
B
Os fusíveis F1 têm a função de proteger o motor de indução trifásico em caso de sobrecarga. Da mesma forma, F2 tem a função de proteger o circuito de comando em caso de sobrecarga.
C
Os fusíveis F1 têm a função de proteger os circuitos de força trifásicos em caso de curto-circuito. Da mesma forma, F2 tem a função de proteger o circuito de comando em caso de curto-circuito.
D
Tanto os fusíveis F1 quanto o fusível F2 possuem a função de proteção contra sobretensões da rede.
