A curva 50/51 de proteção de sobrecorrente de um consumidor deve estar à direita da curva 50/51 correspondente à proteção do alimentador ao qual esse consumidor está conectado.
C
Certo
E
Errado
A norma internacional IEC 61511 estabelece requisitos para a segurança funcional em sistemas instrumentados aplicados à indústria de processos. Dentro desse contexto, há um importante conceito denominado SIL (Safety Integrity Level), que se refere
A
a uma categoria de sistemas de alto desempenho, destinada a garantir a segurança operacional de unidades e equipamentos industriais.
B
a uma ferramenta visual usada para identificar, classificar e localizar os riscos existentes em um ambiente de trabalho ou processo industrial.
C
ao nível de complexidade do sistema instrumentado de segurança, estabelecido por meio da análise de árvore de falhas.
D
a uma especificação técnica dos dispositivos utilizados em sistemas instrumentados de segurança, determinada pela capacidade de mitigação de riscos.
E
ao grau de disponibilidade associado a uma função de segurança, definido a partir da probabilidade de falha sob demanda.
Em relação à proteção de condutores contra sobrecargas e curtos-circuitos, assinale a opção correta.
A
No caso de dois condutores em paralelo por fase, o curto-circuito em algum ponto ao longo de um dos condutores independe de contribuição do outro.
B
Quando mais de dois condutores são utilizados por fase, a proteção contra curtos-circuitos limita-se ao uso de um dispositivo no início de cada condutor.
C
A proteção contra sobrecargas para condutores em paralelo por fase pode ser realizada por um único dispositivo, desde que não existam, ao longo desses condutores, dispositivos de seccionamento.
D
Em um gráfico que relacione corrente e tempo de atuação, a curva de sobrecorrente temporizada de um fusível NH de um motor estará mais à direita que a do fusível NH que protege o barramento a que o motor esteja conectado.
E
A conexão em série entre disjuntores e fusíveis é proibida pelas normas técnicas.
Os Equipamentos de Proteção Individual (EPI) desempenham um papel fundamental nos procedimentos básicos de segurança adotados durante as atividades de laboratório. Nesse sentido, são EPI utilizáveis em laboratório os citados abaixo, EXCETO:
A
Óculos de proteção contra partículas mutidirecionais.
B
Protetor auricular tipo concha.
C
Luva esportiva em fios de poliamida e revestimento em couro.
D
Calçado de segurança ou calçado fechado com solado de borracha.
E
Calça comprida, de preferência jeans, sem adereços de metal.
Considerando o fator de segurança igual a 20, o fator de sobrecorrente para um transformador de corrente de 30VA, destinado a serviço de proteção, com uma carga conectada no secundário de 20VA, é:
A
18
B
30
C
36
D
48
Determinado eletricista, durante suas rotinas de manutenção, constatou que a carcaça de um equipamento elétrico provoca uma pequena sensação de choque elétrico quando tocada. Nesse contexto, assinale, a seguir, o dispositivo destinado a resolver esse problema.
A
DR.
B
DPS.
C
Fusível.
D
Disjuntor.
Em sistemas elétricos de potência, os relés de proteção exercem papel fundamental na segurança, confiabilidade e continuidade do fornecimento de energia. Esses dispositivos são responsáveis por detectar anormalidades e comandar o desligamento automático de equipamentos, evitando danos graves a componentes do sistema. Os relés de proteção são identificados por números padronizados que indicam suas funções específicas, o que facilita a interpretação de diagramas elétricos e esquemas de comando. Com base nessas informações, assinale a alternativa que apresenta corretamente o significado das funções dos relés de proteção indicados pelos números 27, 59, 50 e 51.
A
27 – Sobretensão.
59 – Subtensão.
50 – Sobrecorrente temporizada.
51 – Sobrecorrente instantânea.
B
27 – Subtensão.
59 – Sobretensão.
50 – Sobrecorrente instantânea.
51 – Sobrecorrente temporizada.
C
27 – Subtensão.
59 – Sobretensão.
50 – Corrente de neutro.
51 – Corrente diferencial.
D
27 – Falha de fase.
59 – Desequilíbrio de corrente.
50 – Sobretensão.
51 – Subcorrente.
E
27 – Falta à terra.
59 – Perda de excitação.
50 – Subcorrente.
51 – Sobretensão temporizada.
Em um circuito de iluminação, deve-se optar pela proteção com disjuntores do tipo curva B.
C
Certo
E
Errado
Qual das alternativas a seguir não é uma forma correta de diagnosticar fuga de corrente em uma rede elétrica predial?
A
Desligue todos os aparelhos e lâmpadas, confira se o contador de eletricidade continua registrando consumo; se sim, existe fuga de corre.
B
Instale um disjuntor DR (Diferencial Residual) no circuito, se ele desarmar, há fuga de corrente.
C
Use um multímetro para aferir a corrente em diferentes pontos do circuito e analise se há variações anormais na corrente.
D
Utilizar um multímetro ou alicate amperímetro para medir correntes indesejadas nos circuitos.
E
Ligar diversos aparelhos ao mesmo tempo para sobrecarregar a instalação e identificar o problema.
Os relés de sobrecorrente multifunção dos vãos de saída de alimentadores de subestações distribuidoras de energia estão especificados com as funções 50/51, 50N/51N, 51NS, 46 e 79. É correto afirmar que:
A
os relés dos vãos de saída de alimentador estão associados a chaves motorizadas.
B
os relés dos vãos de saída de alimentador estão associados a secionalizadores.
C
os relés dos vãos de saída de alimentador estão associados a religadores.
D
os relés dos vãos de saída de alimentador estão associados a disjuntores.
Ano:
2025
O disjuntor caixa moldada é uma alternativa ao minidisjuntor, pois é um equipamento mais robusto. Em relação ao assunto, leia as afirmativas a seguir.
I. O disjuntor em caixa moldada é do tipo descartável, pois, quando quaisquer dos seus componentes apresentam defeito, torna-se imprestável.
II. O disjuntor em caixa moldada é aquele em que o mecanismo de atuação, o dispositivo de disparo e outros são montados dentro de uma caixa moldada em baquelite.
III. O disjuntor em caixa moldada é aquele cuja abertura dos contatos ocorre dentro de uma câmara contendo gás hexafluoreto de enxofre sob pressão.
Está(ão) correta(s)
A
apenas a afirmativa II.
B
apenas a afirmativa III .
C
apenas as afirmativas I e II.
D
apenas a afirmativa I.
E
todas as afirmativas.

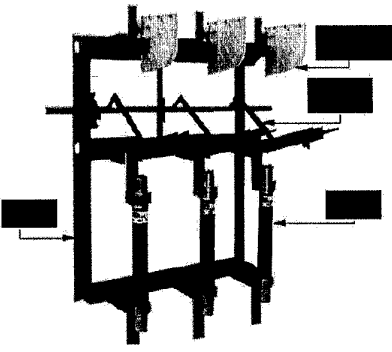

Observe a figura abaixo.
De acordo com a chave seccionadora fusível de abertura manual, assinale a opção que corresponde corretamente aos elementos ocultos na imagem (apontados por um retângulo).
A
Ferrolho, disjuntor, chave de abertura primária câmara de extinção de arco.
B
Fusível, chave seccionadora, base e câmara de extinção de arco.
C
Fusível, chave seccionadora, bucha e disjuntor.
D
Pino de ativação, base, chave extrusora e câmara de extinção de arco.
E
Relé térmico, chave seccionadora, base e disjuntor.
Um eletricista é encarregado de realizar uma inspeção em um painel elétrico que controla o sistema de ar-condicionado de um teatro municipal. Ele identifica que o relé térmico está com a corrente de ajuste muito acima da corrente nominal do motor. Esse tipo de configuração pode trazer sérios riscos para o equipamento e para a segurança da instalação. A regulagem do relé térmico deve estar em conformidade com as especificações do motor. Qual é o principal risco para o motor, caso o relé térmico esteja regulado para uma corrente muito superior à nominal?
A
O motor irá partir mais lentamente, pois a proteção está desativada.
B
O relé não irá atuar em caso de sobrecarga prolongada, permitindo que o motor aqueça e queime.
C
O motor irá trabalhar com sua velocidade reduzida.
D
O motor irá consumir mais energia do que o necessário.
E
O relé irá desarmar a todo momento, impedindo o funcionamento do motor.
Considerando os procedimentos para contribuir na manutenção industrial e automação, é correto o que se apresenta em:
A
A análise de vibração em motores é útil para medir a velocidade da máquina.
B
A análise de óleo isolante estabelece diagnósticos confiáveis sobre as condições de um transformador.
C
A inspeção visual periódica substitui a necessidade de sensores e ferramentas de monitoramento em tempo real.
D
O monitoramento de corrente elétrica é suficiente para a detecção precoce de falhas em motores elétricos.
E
A termografia infravermelha permite monitorar a temperatura, mas não é capaz de identificar pontos específicos.
Considere as afirmativas abaixo a respeito do fogo:
I. Somente ocorre o fogo se a presença de combustível, oxigênio e calor forem dentro de uma proporcionalidade adequada.
II. O halon é um gás que apaga o fogo, retirando o oxigênio.
III. O CO₂ é um gás que apaga o fogo, interrompendo a reação química.
Está correto o que se apresenta em
A
I, apenas.
B
II, apenas.
C
III apenas.
D
I e III, apenas.
E
II e III, apenas.
O engenheiro durante o exercício de sua profissão deve seguir um Código de Ética. Nesse código, estão descritas as condutas, os direitos e os deveres a serem cumpridos. Sobre os deveres descritos dentro do Código de Ética do Profissional de Engenharia, analise o texto a seguir que descreve deveres nas relações com os clientes, empregadores e colaboradores. Com base nesse contexto, assinale a alternativa que completa correta e sequencialmente as afirmativas a seguir. “Atuar com ____________ e _______________ em atos arbitrais e periciais. _______________ tratamento justo a terceiro, observando o princípio da _______________.”
A
responsabilidade / pessoalidade / Acatar / igualdade
B
imparcialidade / impessoalidade / Dispensar / equidade
C
responsabilidade / profissionalismo / Acatar / igualdade
D
impessoalidade / profissionalismo / Dispensar / equidade
E
responsabilidade / profissionalismo / Dispensar / equidade
Quando houver diferentes tipos de dispositivos de controle de acesso em uma edificação, pelo menos um deles deve ser acessível.
C
Certo
E
Errado
Para a proteção de um equipamento elétrico com potência de 3.960 W e ligado em uma rede elétrica de 220 V, é correto o uso de um disjuntor de
A
10 A.
B
15 A.
C
20 A.
D
30 A.
E
40 A.
Em uma instalação elétrica de baixa tensão, o dispositivo de proteção empregado nos quadros de distribuição com a função de proteger as pessoas contra a ocorrência de choques elétricos é o:
A
para-raios de baixa tensão.
B
interruptor diferencial residual.
C
fusível ultrarrápido AR.
D
interruptor térmico.
E
disjuntor termomagnético.
