Questões de Concurso sobre Proteções de sobrecorrente, sobrecorrente direcional e proteção diferencial

Um projeto de instalações elétricas determinava a instalação de duas linhas de alimentação entre o ponto A e o ponto B. Porém, por questões técnicas essas linhas tinham que ser perfeitamente paralelas, isto é, elas:

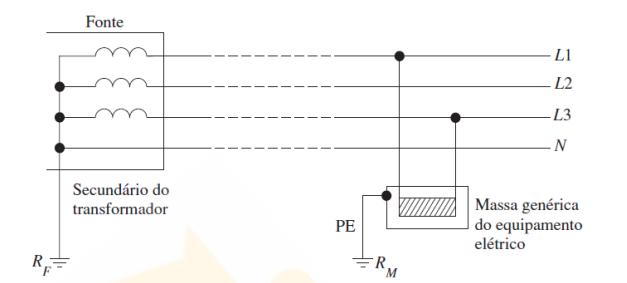

Analise a imagem abaixo de um esquema de aterramento e as assertivas a seguir:

Fonte: Cotrim (2009) – Instalações Elétricas.

I. O ponto da alimentação (em geral, o secundário do transformador com seu ponto neutro) está diretamente aterrado e as massas da instalação estão ligadas a um eletrodo de aterramento (ou a mais de um eletrodo), independentemente do eletrodo de aterramento da alimentação.

II. Um ponto da alimentação – em geral, o neutro – é diretamente aterrado e as massas dos equipamentos elétricos são ligadas a esse ponto por um condutor metálico.

III. Não existe nenhum ponto da alimentação diretamente aterrado; ele é isolado da terra ou aterrado por uma impedância de valor elevado. As massas são ligadas à terra por meio de eletrodo ou eletrodos de aterramento próprios.

Qual é o esquema de aterramento apresentado na figura acima e com qual das descrições ele está relacionado?

Nos disjuntores SF6, utiliza-se o hexafluoreto de enxofre para isolar e extinguir o arco elétrico que pode se formar quando o disjuntor opera.

Em uma instalação elétrica residencial ou pública, qual dispositivo de segurança é instalado no quadro de distribuição (QD) com a função primária de proteger os fios e cabos (condutores) contra danos causados por superaquecimento, que ocorre tanto por sobrecarga (muitos aparelhos ligados) quanto por curto-circuito?

Os disjuntores ligados aos circuitos terminais têm a finalidade de proteger os circuitos diante de sobrecorrente ou corrente de curto-circuito. Também é possível realizar a proteção dos usuários diante de choques elétricos.

A opção que apresenta os esquemas que permitem essa proteção do usuário é:

Em instalações elétricas, sobretudo residenciais, é preciso utilizar elementos de proteção à instalação e aos usuários. O dispositivo que é capaz de fornecer proteção, ao mesmo tempo, à fuga de corrente (choque elétrico), sobrecarga e curtos-circuitos é o

O que é um dispositivo de proteção diferencial residual (DR)?

Religadores são equipamentos utilizados em redes aéreas de distribuição de energia elétrica, com a função de protegê-las contra curtos-circuitos temporários. Sobre religadores, analise as afirmações abaixo:

I. Religadores são projetados para serem operados somente de forma manual.

II. A instalação de religadores em uma rede de distribuição de energia elétrica melhora a confiabilidade do sistema.

III. A principal função dos religadores é permitir múltiplas tentativas de religamento, após uma falha temporária.

IV. A utilização de religadores pode reduzir significativamente a duração das interrupções de energia para os consumidores.

As afirmações acima que estão CORRETAS são:

Os relés podem ser utilizados em subestações para dividir o sistema em zonas separadas.

Os extintores à base de CO₂ são adequados para extinguir incêndios em materiais sólidos, como madeira e papel, e os causados por líquidos inflamáveis e equipamentos elétricos.

Assinale a afirmativa que indica a situação que necessita de dois disjuntores de mesmo valor nominal, porém com tempos para entrar em operação distintos.

Nas instalações comerciais típicas, como as cargas são bem conhecidas e razoavelmente constantes, os disjuntores utilizados nos quadros elétricos têm apenas a função de proteção contra curtos-circuitos, haja vista a baixa probabilidade de ocorrência de sobrecargas.

A curva de um disjuntor representa o tempo que ele pode suportar uma corrente acima de sua capacidade nominal. Um disjuntor de 20A na curva D deve operar quando sua corrente atingir entre:

As informações sobre as magnitudes dos diferentes tipos de curtocircuito de um determinado sistema de potência são basilares para que os respectivos equipamentos de proteção sejam adequadamente ajustados, propiciando uma operação correta para todos os cenários de contingências de interesse.

Entre os diversos tipos de curto-circuito, destaca-se o curtocircuito trifásico franco. Quanto a este tipo específico de falta, analise as afirmativas a seguir.

I. É o mais frequente em sistemas de potência, sensibilizando todas as três componentes de sequência das proteções.

II. É o mais severo do ponto de vista de estabilidade angular, imprimindo maior potência acelerante aos geradores.

III. É o mais complexo de se obter, exigindo representação individualizada de cada uma das fases.

Está correto o que se afirma em

Os sistemas de potência sofrem por vezes perturbações imprevisíveis, como curtos-circuitos na rede. Um curto-circuito que ocorre próximo a um parque eólico resulta em uma queda de tensão nos terminais do gerador e, portanto, em uma queda da potência ativa entregue. No passado, era permitido que as turbinas eólicas se desligassem da rede elétrica durante tais perturbações.

À medida que a participação da geração eólica aumentou na geração total do sistema, os procedimentos de rede de diferentes países estipularam condições mais restritivas, relacionadas ao caso em que os geradores eólicos podem ser desconectados.

Neste contexto, a capacidade de um gerador eólico permanecer conectado e contribuindo com corrente durante uma perturbação, é conhecida como

Em instalações residenciais, os disjuntores diferenciais residuais (DR) são projetados para proteção contra correntes de fuga à terra, não sendo capazes de detectar ou interromper sobrecargas de corrente.

Em instalações elétricas de baixa tensão, o uso de dispositivos de proteção à corrente diferencial-residual é denominado proteção adicional contra choques elétricos, com corrente diferencial-residual nominal igual ou inferior a:

Uma instalação elétrica industrial é alimentada pela rede primária de distribuição, em 13,8 kV. O transformador principal da instalação tem potência nominal de 750 kVA. Nessa configuração, pode-se afirmar que a proteção geral em média tensão da instalação é realizada por

Em estudos de coordenação e seletividade de sistemas elétricos de potência, a correta definição de coordenogramas é crucial. Qual é a principal função de um coordenograma nesses estudos?

Avalie as vantagens e desvantagens de utilizar motores de indução trifásicos em sistemas industriais em comparação com motores monofásicos. Qual das alternativas reflete uma vantagem significativa dos motores de indução trifásicos?
