Os inversores de frequência convertem a energia da fonte de alimentação de corrente alternada (CA) para corrente contínua (CC) e, em seguida, de volta para corrente alternada com a frequência desejada para acionar o motor. Isso permite o controle preciso da velocidade e do torque do motor. Eles apresentam funções programáveis que permitem configurar o sistema de acionamento de acordo com as necessidades do usuário. Qual é a função utilizada para evitar que o motor seja danificado por sobrecargas instantâneas?

O dispositivo a corrente diferencial (DR) que atua diante de diferença de corrente elétrica em um circuito terminal tem como princípio operacional:

Sobre o uso de dispositivos DR (Diferencial Residual), assinale a alternativa INCORRETA:

Um condutor de proteção pode ser compartilhado por mais de um circuito.

O condutor elétrico, com isolação de PVC, pode conduzir corrente elétrica em regime permanente até que alcance a temperatura de 70 ^oC e, em regime de sobrecarga, não pode ultrapassar a 100 ^oC.

Para um ambiente com temperatura de 30 ^oC, onde o condutor tenha sido instalado, a relação de sobrecarga térmica é:

A proteção diferencial de corrente num transformador de potência, é um recurso importante para evitar danos catastróficos no equipamento, devidos a alguns tipos de falhas que podem ocorrer nos mesmos, como curto circuitos entre espiras e curtos à terra por exemplo. Assinale a alternativa que apresenta as afirmações verdadeiras relativas à proteção diferencial.

O Dispositivo Diferencial Residual (DR) é um componente essencial em instalações elétricas, projetado para proteger pessoas de choques elétricos ocasionados por circunstâncias pessoas de choques elétricos ocasionados por circunstâncias tanto de contato direto quanto indireto. Para o caso específico circuitos de corrente alternada trifásicos que possuam, em sua forma de onda, partes senoidais, meia-onda ou ainda formas de ondas de corrente contínua, geradas por cargas é indicado o uso do dispositivo DR do tipo:

O relé de proteção direcional de sobrecorrente, função ANSI 67, tem como principal característica a sensibilidade à direção do fluxo da corrente de falta. Desta forma, a proteção direcional atua apenas para as correntes de falta em um determinado sentido de fluxo previamente ajustado (sentido de atuação do relé). A proteção de sobrecorrente por meio de relés de proteção direcional de sobrecorrente é aplicada na proteção de:

O dispositivo A protege o circuito contra corrente de curto-circuito.

Os relés são dispositivos de proteção e controle de sistemas de energia que tomam ações apropriadas, de acordo com condições anormais detectadas no sistema elétrico. Assim, o relé que atua a partir da comparação entre as correntes de entrada e de saída de um equipamento é denominado

Durante a análise de risco em uma instalação elétrica, o técnico deve considerar diferentes aspectos para garantir a segurança e eficiência do sistema. Considere as seguintes afirmativas sobre práticas e conceitos relacionados à análise de risco:

I.A análise de risco deve considerar apenas os riscos diretos associados à operação dos equipamentos, sem levar em conta os fatores externos como condições ambientais e mudanças no layout da instalação.

II.É importante realizar a análise de risco em conjunto com a equipe operacional, pois eles possuem conhecimento prático que pode identificar riscos que não são evidentes durante uma análise teórica.

III.A análise de risco deve ser revisada e atualizada após qualquer modificação significativa na instalação elétrica, incluindo a adição de novos equipamentos ou alterações no layout.

IV.A avaliação quantitativa de risco é desnecessária se a análise qualitativa já identificou todos os riscos possíveis.

V.A documentação da análise de risco deve incluir recomendações específicas para cada risco identificado, com a indicação de responsáveis e prazos para implementação das medidas de mitigação.

Com base nas afirmativas acima, qual das seguintes combinações contém as afirmativas corretas?

Conforme o princípio do seccionamento automático, um dispositivo de proteção deve interromper automaticamente a alimentação de um circuito ou equipamento quando ocorre uma falta que resulta em uma tensão de contato superior ao valor pertinente da tensão de contato limite U_L . Isso é essencial para garantir a segurança elétrica. Qual das seguintes opções descreve CORRETAMENTE a finalidade desse princípio?

Diante da perda da energia primária de um gerador, deve entrar em operação a proteção contra

Na configuração apresentada na figura 26A1, o circuito de comando não funcionará corretamente por causa da ausência de

Tais tubulações são estruturas metálicas de pequeno diâmetro (TPD) de classe II que são integradas a dispositivos e outras tubulações onde exista grande risco de acidentes como explosões e toxicidade ambiental.

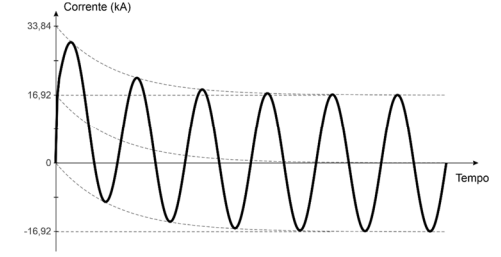

A figura a seguir ilustra a evolução da amplitude de uma corrente de curto-circuito, dada em amperes, ao longo do tempo.

Com base nessa figura, assinale a alternativa que apresenta o valor da corrente eficaz inicial de curto-circuito simétrica.

A curva de ruptura mostra a corrente em relação ao tempo no componente após ele ultrapassar a sua corrente nominal. Assim, a curva mostra como o disjuntor se comporta após ultrapassar a sua corrente nominal, mostrando quando ele vai atuar. Um disjuntor com 20A de corrente nominal e curva D atuará quando a corrente que passa por ele for de:

Um engenheiro eletricista está dimensionando o sistema de proteção elétrica para um circuito de motores trifásicos em uma planta industrial. Ele precisa escolher os dispositivos de proteção adequados para proteger contra sobrecarga e curto-circuito. Analise as afirmativas abaixo sobre os critérios de dimensionamento de proteção:

I.O disjuntor de proteção contra curto-circuito deve ser dimensionado somente para suportar a corrente de partida do motor sem desarme.

II.A proteção térmica deve ser ajustada para a corrente nominal do motor e garantir a proteção contra sobrecarga.

III.O fator de correção de temperatura não precisa ser considerado no dimensionamento do disjuntor, pois a temperatura ambiente não interfere no funcionamento dos dispositivos de proteção.

IV.Dispositivos de proteção devem ser selecionados de forma a considerar tanto o fator de correção de temperatura quanto o fator de agrupamento dos cabos no eletroduto.

Qual das combinações a seguir representa apenas as afirmativas corretas?

O dispositivo de segurança utilizado em instalações elétricas, cuja função é detectar pequenas fugas de corrente em circuitos elétricos, acionando o desligamento imediato da alimentação e evitando que ocorram acidentes, é denominado

Os dispositivos de proteção a corrente diferencial-residual (DR) são dispositivos de seccionamento mecânico destinados a provocar a abertura de contatos quando a corrente diferencial-residual atinge um valor predeterminado em condições especificadas. Sobre os dispositivos DR, assinale a afirmativa INCORRETA.
