O dispositivo DR apto a detectar corrente de falta contínua, lisa e pulsante, além de corrente de falta senoidal é do tipo:
A
BC.
B
C.
C
A.
D
AC.
E
B.
Um curto-circuito consiste em um contato entre condutores sob potenciais diferentes. Assinale a alternativa que se refere ao tipo de curto-circuito simétrico:
A
Curto-circuito Trifásico.
B
Curto-circuito Fase-Terra.
C
Curto-circuito Dupla-Fase.
D
Curto-circuito Dupla-Fase-Terra.
Considere as afirmativas a seguir a respeito dos relés de proteção.
I. O relé de distância analisa a tensão e a corrente a fim de associar à distância da falta.
II. O relé direcional de sobrecorrente compara o ponto de ocorrência da falta com o ponto onde se encontra o relé.
III. O relé estático não possui contatos móveis na sua atuação.
Está correto somente o que se afirma em:
A
I;
B
II;
C
III;
D
I e II;
E
I e III.
Ano:
2024
Banca:
MS Concursos
Sobre os condutores de proteção, pode-se afirmar que:
A
Um condutor de proteção nunca, em hipótese nenhuma, pode ser comum a mais de um circuito.
B
Todo circuito deve dispor de condutor de proteção, em toda sua extensão.
C
Todas as massas da instalação situadas em uma mesma edificação, não devem estar vinculadas à equipotencialização principal da edificação.
D
Tubulações de água podem ser instaladas como condutores de proteção.
Não é todo tipo de capacete que pode ser usado pelos eletricistas. Porque são feitos de polietileno de alta densidade e ainda têm uma camada interna de tecido, responsável por proteger os profissionais das correntes elétricas, evitando o risco de choques, são recomendados os seguintes capacetes de proteção:
A
Classe A.
B
Classe B.
C
Classe C.
D
Classe D.
Ano:
2024
Banca:
MS Concursos
Existem casos em que o dispositivo diferencial-residual de alta sensibilidade como proteção adicional, são obrigatórios. Um dos casos para a obrigatoriedade é:
A
Em todos os circuitos de tomadas de corrente situadas em áreas internas.
B
Em circuitos que, em locais de habitação, sirvam a pontos de utilização situados em cozinhas, copas-cozinhas, lavanderias, áreas de serviço, garagens e demais dependências internas molhadas em uso normal ou sujeitas a lavagens.
C
Somente e, exclusivamente, em circuitos destinados a alimentar motores elétricos.
D
Em circuitos que, em locais de habitação, não sirvam a pontos de utilização situados em cozinhas, copas-cozinhas, lavanderias, áreas de serviço, garagens e demais dependências internas molhadas em uso normal ou sujeitas a lavagens.
Um curto-circuito pode causar sérios danos a uma instalação elétrica. Qual é a principal causa de um curto-circuito?
A
Contato direto entre dois condutores sob tensão.
B
Desgaste natural dos isolantes dos cabos.
C
Uso excessivo de equipamentos de alta potência.
D
Instalação de dispositivos de proteção inadequados.
Um circuito elétrico alimenta um equipamento que demanda 30 A. A capacidade de condução desse circuito nas condições da instalação é de 32 A e o fator de atuação do disjuntor que realiza a sua proteção é igual a 1,3. O equipamento opera permanentemente.
Sabendo-se que o circuito é capaz de conduzir até 45 % de sua capacidade máxima, desde que não ultrapasse um tempo máximo de operação e considerando as opções de disjuntores apresentadas, o disjuntor que protege este circuito adequadamente é o de
A
25 A.
B
35 A.
C
40 A.
D
45 A.
Os relés de proteção são dispositivos que monitoram as condições de um sistema elétrico e fornecem comandos de operação ou alarmes, tendo, ainda, a função de proteger equipamentos e sistemas elétricos contra condições anormais, minimizando prejuízos e interrupções de energia não desejadas. Informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.
( ) Existe apenas um tipo de relé de proteção, limitando a aplicação e o uso.
( ) O relé de proteção, após detectar uma falha, envia um comando para um dispositivo de manobra, para isolar a parte defeituosa do sistema.
( ) As funções de proteção 50 e 27 são sobrecorrente instantâneo e sobretensão, respectivamente.
( ) O objetivo da coordenação de proteção é garantir que, em caso de falha ou condição anormal, o dispositivo de proteção mais distante será atuado primeiro.
( ) Os relés trabalham em conjunto com uma variedade de dispositivos no sistema elétrico para garantir uma operação segura e eficiente.
( ) É possível conectar um relé de proteção a sistemas de supervisão e controle, por exemplo, o sistema SCADA.
A
V –V –F –V –F –F.
B
F –V –F –F –V –V.
C
F –F –V –V –V –F.
D
V –F –F –F –V –V.
E
V –F –V –F –V –F.

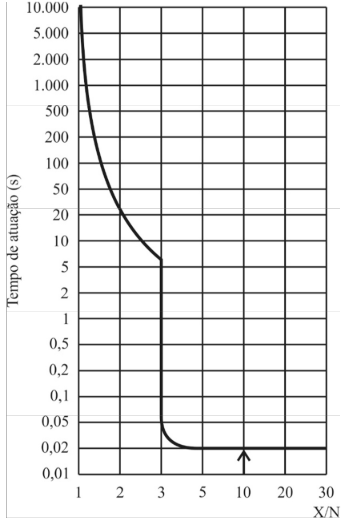

A seguir, é mostrada a curva característica tempo de atuação, em segundos, versus corrente para determinado disjuntor. No eixo x da curva, X/N é a relação entre o valor da corrente que chega ao circuito e a corrente nominal.
A partir dessas informações e considerando uma corrente nominal de 10 A, assinale a opção correta.
A
Um dispositivo de proteção unipolar assegura o seccionamento simultâneo dos condutores fase de um circuito bipolar.
B
O relé térmico é acionado quando há uma corrente elétrica alta, de curta duração, fazendo que o disjuntor seja desarmado em um tempo muito curto.
C
Alguns modelos de disjuntores possuem relés de subtensão que interrompem a passagem de corrente em caso de falta de tensão no circuito, enquanto a tensão do sistema não se estabilizar.
D
Se a corrente no circuito for de 20 A, o tempo de acionamento do disjuntor em questão será inferior a 5 s.
E
O disjuntor em questão possui tempo de resposta igual a 0,01 s em curto-circuito.
Para disjuntores na curva tipo C teremos cargas indutivas, com uma corrente instantânea maior, como motores, bombas, reatores de lâmpadas, entre outros. Nesse sentido, assinale a alternativa que se refere aos disjuntores classe C:
A
Entra em funcionamento a partir de 3 a 5 vezes do aumento da corrente nominal.
B
É desarmado de 5 a 10 vezes da corrente, sendo recomendado para correntes de inrush médias.
C
Funciona com sobrecarga entre 10 e 14 vezes da corrente, sendo adequado para cargas altas de inrush, principalmente no uso em motores e transformadores.
D
Atua a partir de 2 a 3 vezes do aumento da corrente nominal, portanto é recomendado para aplicações altamente sensíveis, como dispositivos e semicondutores.
Em um acionamento que envolva um motor de indução trifásico, é usual que se utilize um relé térmico; os sensores desse dispositivo, presentes no circuito de força do acionamento, monitoram as correntes nas três fases do motor e, em caso de detecção de alguma anormalidade, atuam no circuito de comando, por meio de um contato normalmente fechado, desenergizando a bobina do contator e desligando o motor.
C
Certo
E
Errado
Para evitar altas correntes de partida em motores de indução trifásicos, rotor em gaiola de esquilo, utilizam-se métodos de acionamentos que procuram reduzir o valor da corrente de partida. Um método convencional utilizado é a partida estrela-triângulo. O circuito de comando elétrico que compõe esse tipo de acionamento é composto por elementos e dispositivos principais. O dispositivo utilizado no circuito de comando que na sua constituição tem duas lâminas finas, sobrepostas e soldadas com coeficientes de dilatação diferentes é
A
o fusível.
B
a botoeira.
C
o relé de tempo.
D
o contator.
E
o relé térmico.
Em um projeto de instalação elétrica residencial, um disjuntor diferencial residual (DR) de 30mA é instalado para proteção dos circuitos elétricos. Este dispositivo é fundamental para evitar acidentes elétricos causados por falhas de isolamento ou contato acidental com partes energizadas.
Considerando o contexto apresentado, qual é a principal função do disjuntor diferencial residual (DR) em uma instalação elétrica residencial?
A
Proteger contra sobrecargas de corrente.
B
Proteger contra curtos-circuitos.
C
Proteger contra descargas atmosféricas.
D
Proteger contra fuga de correntes.
O dispositivo residual (DR) pode ser utilizado nos casos em que o esquema de aterramento contempla o uso de dois condutores que desempenham as funções de neutro e de proteção de forma separada.
C
Certo
E
Errado
Assinale a alternativa que se refere ao dispositivo que tem a função de proteger as instalações elétricas, desligando a energia automaticamente em caso de curtos-circuitos e sobrecargas:
A
Fusível.
B
Disjuntor.
C
Contator.
D
Transformador.

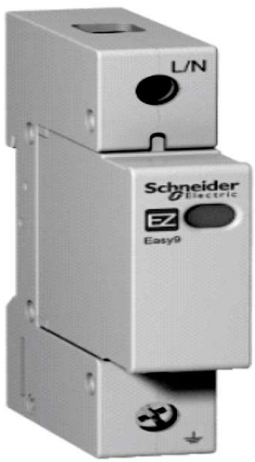

Na Figura 4, retirada do catálogo de um fabricante comercial de produtos elétricos, é mostrado um dispositivo de proteção utilizado nas instalações elétricas de baixa tensão, que é conectado entre a fase e o neutro de um quadro de distribuição de circuitos terminais.
Figura 4 - Disponível no catálogo da Schneider Electric no endereço: https://www.se.com/br/pt/product/download-pdf/EZ9L33145?filename=Schneider+Electric_Protetor-de-Surto-DPS-Easy9_EZ9L33145.pdf
O dispositivo pode ser especificado pelos parâmetros Uc, Imax, In e Up, que se referem, respectivamente, a:
A
tensão máxima da carga; corrente máxima de surto; corrente nominal da carga; nível máximo de proteção de tensão do dispositivo.
B
tensão de linha máxima da instalação; corrente máxima da carga; corrente nominal que pode circular no dispositivo por até 2 vezes; tensão máxima de surto.
C
tensão máxima de operação contínua; corrente de descarga máxima que pode circular no dispositivo por até 2 vezes; corrente nominal de surto que pode circular no dispositivo por até 10 vezes; nível de potencial.
D
tensão máxima de operação contínua; corrente máxima que pode circular no dispositivo por até 5 vezes; corrente nominal de surto que pode circular no dispositivo por até 10 vezes; nível de potencial.
E
tensão máxima de operação contínua; corrente de descarga máxima que pode circular no dispositivo por até 2 vezes; corrente de descarga nominal que pode circular no dispositivo por até 20 vezes; nível máximo de proteção de tensão do dispositivo.
Os fusíveis são dispositivos de proteção elétrica projetados para interromper o fluxo de corrente em um circuito quando esta excede um determinado valor, prevenindo danos aos equipamentos e riscos de incêndio. Um fusível contém um elemento de fusão que derrete quando a corrente ultrapassa a sua capacidade nominal, interrompendo o circuito e protegendo o sistema. Existem diferentes tipos de fusíveis, cada um projetado para atender a necessidades específicas de proteção.
A seleção correta do tipo de fusível é crucial para garantir a proteção adequada do sistema elétrico e a segurança dos equipamentos. Com base nessa informação, assinale a alternativa correta sobre fusíveis:
A
Fusíveis de baixa capacidade de interrupção são apropriados para proteção de circuitos de média e alta tensão, fornecendo uma proteção adequada para essas aplicações.
B
Fusíveis de alta capacidade de interrupção são utilizados para proteger circuitos de baixa tensão e não são recomendados para sistemas de média e alta tensão.
C
Fusíveis de ação rápida são projetados para proteger circuitos com cargas resistivas que não possuem grandes picos de corrente, como lâmpadas e resistências elétricas.
D
Fusíveis de ação lenta são mais adequados para proteção de circuitos com cargas indutivas, como motores e transformadores, que podem apresentar picos de corrente momentâneos.
Os disjuntores protegem as instalações contra dois principais fenômenos: curtos-circuitos e sobrecargas. Um disjuntor de 30A que pertence à Curva C, atua a uma corrente entre:
A
60A e 90A.
B
90A e 150A.
C
150A e 300A.
D
300A e 600A.

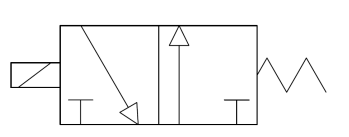

Assinale a alternativa que apresenta apenas informações corretas sobre a descrição do seguinte elemento:
A
Válvula direcional acionada por pressão, retorno por mola.
B
Válvula direcional acionada por mola, retorno por solenoide.
C
Válvula direcional 2/2 vias.
D
Válvula direcional 3/2 vias.
E
Válvula direcional 2/3 vias, acionada por solenoide.
