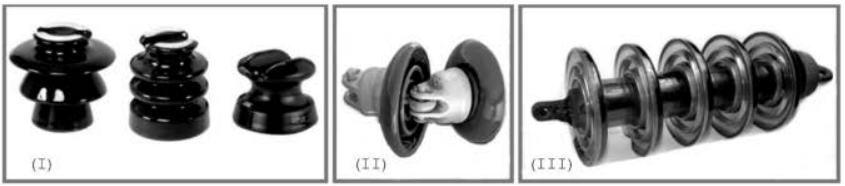

As figuras abaixo representam três tipos de isoladores:
(Adaptado de: (I) Eléctric (2017), (II) Embramat (2017) e (III) Glassian (2017))
Corresponde respectivamente aos tipos de isoladores apresentados:
A
de pino - de disco - rígido.
B
de pino - rígido - de dísco.
C
rígido - de disco - de pino.
D
de dísco - rígido - de pino.
E
rígido - de pino - de disco.
Uma das condições de atuação que podem ser configuradas no relé de proteção é o tempo de duração da falta.
C
Certo
E
Errado
Os circuitos devem ser interrompidos por dispositivos de proteção apenas quando dois ou mais de seus condutores estiverem com corrente acima da nominal de forma prolongada.
C
Certo
E
Errado
O relé de falta de fase desliga o motor apenas na situação em que uma das fases da alimentação trifásica do motor é interrompida e, assim, deixa de supri-lo de corrente.
C
Certo
E
Errado
A corrente de curto-circuito sobe do valor assimétrico até o valor simétrico, sendo este último o mais elevado quando da ocorrência de uma falta.
C
Certo
E
Errado
Baseado na NBR 5410:2004, assinale a alternativa INCORRETA, no que diz respeito ao seccionamento dos circuitos elétricos e aos dispositivos de proteção contra sobrecorrentes, curto-circuito e choques elétricos.
A
Quando um dispositivo diferencial residual (DR) não for incorporado nem associado a um dispositivo de proteção contra sobrecorrentes, o dispositivo diferencial residual (DR) deve poder suportar, sem danos, as solicitações térmicas e dinâmicas a que ele estiver sujeito em caso de curto-circuito a jusante de seu ponto de instalação.
B
Dispositivos a semicondutores podem ser utilizados como dispositivos de seccionamento.
C
Devem ser providos dispositivos que assegurem proteção contra curtos-circuitos em todos os pontos onde uma mudança (por exemplo, redução de seção) resulte em alteração do valor da capacidade de condução de corrente dos condutores.
D
As correntes de curto-circuito presumidas devem ser determinadas em todos os pontos da instalação julgados necessários. Essa determinação pode ser efetuada por cálculo ou por medição.
E
Só se admite um dispositivo com capacidade de interrupção inferior à corrente de curto-circuito presumida no ponto onde for instalado, se houver, a montante, um outro dispositivo com a capacidade de interrupção necessária; neste caso, as características dos dois dispositivos devem ser coordenadas de tal forma que a energia que eles deixam passar não seja superior à que podem suportar, sem danos, o dispositivo situado a jusante e as linhas por eles protegidas.
Ano:
2024
Prova:
Avança SP - Prefeitura de Pedreira - Artífice - Área: Eletricista - 2024
Qual das seguintes características é essencial para o calçado de proteção usado por eletricistas?
A
O calçado deve ter componentes metálicos na composição para maior durabilidade.
B
As biqueiras do calçado devem ser de metal para maior resistência a impactos.
C
O calçado deve ser dielétrico e não conter componentes metálicos.
D
O calçado deve ser feito de material não isolante para melhor conforto.
E
O calçado não deve ter resistência a choques elétricos.
Em uma rede de distribuição de 13,8 kV com frequência de operação de 60 Hz ocorreu um evento de curto-circuito. Observa-se que, no momento em que ocorreu o curto-circuito, a tensão estava crescente e tinha valor nulo, resultando em uma corrente eficaz de curto-circuito simétrica de 10.000 A. Assumindo R ≫ X, em que R é a resistência e X é a reatância até o ponto da falta, assinale a alternativa que corresponde ao valor da corrente de curto-circuito após 1/4 de ciclo do início do defeito.
A
28,2 kA
B
20 kA
C
16,3 kA
D
14,1 kA
E
10 kA
O tempo de transferência de um nobreak deve ser maior que o tempo de hold-up do equipamento que ele protege.
C
Certo
E
Errado
O elemento magnético do disjuntor é projetado para causar o disparo temporizado diante de sobrecargas.
C
Certo
E
Errado
Com relação aos equipamentos de proteção individual (EPIs), assinale a alternativa correta.
A
As peças semifaciais filtrantes para partículas PFF1 protegem vias respiratórias contra fumos.
B
As peças semifaciais filtrantes para partículas PFF2 protegem vias respiratórias contra radionuclídeos.
C
Cabe ao fabricante do EPI orientar e treinar o empregado que o utilizará.
D
O cinturão de segurança com talabarte não é considerado um EPI para proteção contra quedas com diferença de nível.
E
Cabe ao trabalhador responsabilizar-se pela limpeza, a guarda e a conservação do seu EPI.
Analise as afirmativas a seguir:
I. O Desligamento efetivo (seccionamento) da energia elétrica é um procedimento de energização essencial nas instalações elétricas.
II. O Impedimento da reenergização consiste em utilizar dispositivos de bloqueio e etiquetagem para evitar a reenergização acidental das áreas em que a instalação elétrica será trabalhada.
III. O Aterramento temporário é utilizado para garantir que haja acumulação de cargas elétricas nas áreas em que a instalação elétrica será trabalhada.
Marque a alternativa CORRETA:
A
Todas as afirmativas estão corretas.
B
Nenhuma afirmativa está correta.
C
Apenas uma afirmativa está correta.
D
Apenas duas afirmativas estão corretas.
Em rampas ou escadas que não possuam paredes laterais, deve haver a incorporação de elementos de segurança, como guias de balizamento, cuja construção deve respeitar a referida norma.
C
Certo
E
Errado
Um transformador trifásico estrela aterrado – estrela aterrado, com relação 138:13,8 kV, potência nominal de 50,0 MVA possui um relé digital de proteção diferencial percentual, com ajustes para corrente mínima de operação de 0,05 p.u., e slope percentual de 10,0 %. Num certo estudo, observou-se uma condição com os valores a seguir para os módulos das correntes primárias e secundárias, por fase, em p.u:
Primário | Secundário |
IA = 0,70 | IA = 0,68 |
IB = 0,65 | IB = 0,55 |
IC = 0,64 | IC = 0,72 |
Sabendo que os TCs estão instalados corretamente e que todas as correntes não têm praticamente qualquer defasagem entre primário e secundário, nessa condição a proteção diferencial deve identificar que o transformador apresenta:
A
Defeito nas fases B e C.
B
Defeito nas fases A e B.
C
Defeito na fase C.
D
Defeito na fase A.
E
Operação normal, sem nenhum defeito.
A figura a seguir ilustra o diagrama unifilar de um transformador de subestação com algumas das proteções típicas mais importantes em seus circuitos.
Assinale a alternativa que apresenta os diversos componentes e suas funções de proteção.
A
P1: Transformador de potencial; P2: Relé de proteção de sub e sobre tensão AT/BT; P3: Transformador de corrente; P4: Relé de proteção de sobre corrente AT/BT; P5: Relé diferencial; P6: Reator de aterramento; P7: Relé de detecção de curto à terra.
B
P1: Transformador auxiliar; P2: Relé de acionamento de periféricos; P3: Transformador de corrente; P4: Relé de proteção de sobre corrente AT/BT; P5: Relé de equilíbrio de carga; P6: Reator de aterramento; P7: Relé de detecção de curto à terra.
C
P1: Transformador de potencial; P2: Relé de proteção de sub e sobre tensão AT/BT; P3: Reator série; P4: Relé de monitoramento de corrente AT/BT; P5: Relé curto circuito; P6: Reator de aterramento; P7: Relé de tensão de neutro.
D
P1: Transformador auxiliar; P2: Relé do comutador sob carga; P3: Transformador de corrente; P4: Relé de proteção de sobre corrente AT/BT; P5: Relé diferencial; P6: Reator de aterramento; P7: Relé de detecção de curto à terra.
E
P1: Transformador de potencial; P2: Relé de proteção de sub e sobre tensão AT/BT; P3: Transformador de imagem térmica; P4: Relé de térmico de proteção; P5: Relé diferencial; P6: Reator de aterramento; P7: Relé de desequilíbrio de carga.
Por um circuito monofásico composto por fio de 4,0 mm2 , flui uma corrente elétrica de 12 A. Os fatores de correção de temperatura e agrupamento impostos a esse circuito são iguais a 0,8 e 0,6.
Capacidade de condução de corrente para temperatura ambiente de 30º C em ampères.
Utilizando a tabela acima, a opção que apresenta a corrente nominal do disjuntor adequada à proteção contra sobrecorrente é:
A
10 A;
B
15 A;
C
20 A;
D
25 A;
E
30 A.
Qual dispositivo de proteção é especialmente projetado para proteger pessoas contra choques elétricos devido a falhas de isolamento?
A
Disjuntor térmico.
B
Disjuntor térmico.
C
Dispositivo Diferencial Residual (DR).
D
Relé de sobrecorrente.
E
Fusível de ação rápida.
As curvas de disjuntores são representações gráficas que identificam como um disjuntor responde a diferentes níveis de corrente elétrica em relação ao tempo. Se um disjuntor de 16A for curva C, ele atuará entre:
A
20A e 40A.
B
40A e 80A.
C
80A e 160A.
D
160A e 320A.
São considerados métodos relevantes para a redução do acoplamento capacitivo entre cabos:
I. o aumento da seção transversal dos cabos.
II. o aumento da distância entre os cabos.
III. a utilização de cabos blindados com aterramento apropriado.
Está correto o que se afirma em
A
I, apenas.
B
II, apenas.
C
III apenas.
D
I e III, apenas.
E
II e III, apenas.
Assinale a alternativa correta em relação ao diagrama de potência:
A
O elemento Q1 é um disjuntor motor.
B
O elemento Q1 é uma contatora com proteção de corrente.
C
O dispositivo Q1 é um detector de falta de fase.
D
O conjunto de fusíveis FT1 fazem a proteção contra curto-circuito.
E
As contatoras K1 e K2 possuem um temporizador para o seu acionamento.
