No mesmo sistema de bombeamento, os motores têm disponíveis as seguintes informações:
Potência de cada motor: 25 kW
Tensão nominal: 440 V
Corrente nominal: 44 A
Fator de serviço: 1,15
Corrente de partida: 5,9 x In
Tempo de partida de cada conjunto: 5 s
Tempo máximo de rotor bloqueado: 15 s

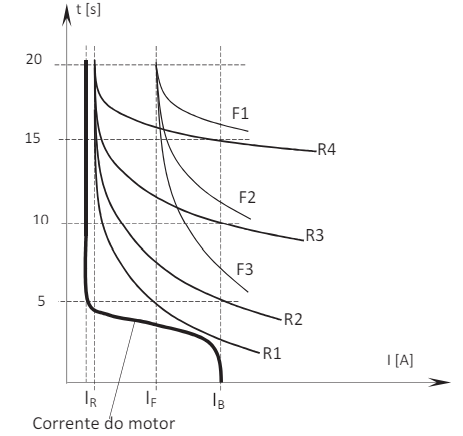

A curva de corrente do motor e as características de tempo inverso do relé térmico R1 a R4 e dos fusíveis de cada ramal F1 a F3, estão indicadas na figura a seguir
Assinale a alternativa que indica qual é a corrente de rotor bloqueado IB, a corrente de dimensionamento do relé térmico IR, do fusível de cada ramal IF, bem como a escolha da curva de desligamento do relé e do fusível.
A
Corrente de rotor bloqueado: IB = 260 A;
Relé térmico: IR = 44 A, com a curva R4;
Fusível: IF = 44 A, com a curva F1
B
Corrente de rotor bloqueado: IB = 260 A;
Relé térmico: IR = 50 A, com a curva R2;
Fusível: IF = 60 A, com a curva F3
C
Corrente de rotor bloqueado: IB = 260 A;
Relé térmico: IR = 44 A, com a curva R1;
Fusível: IF = 50 A, com a curva F3
D
Corrente de rotor bloqueado: IB = 44 A;
Relé térmico: IR = 50 A, com a curva R3;
Fusível: IF = 60 A, com a curva F2
E
Corrente de rotor bloqueado: IB = 260 A;
Relé térmico: IR = 50 A, com a curva R4;
Fusível: IF = 60 A, com a curva F1
O dispositivo B atua pelo efeito térmico da corrente elétrica que o atravessa.
C
Certo
E
Errado
Em relação aos relés diferenciais de corrente, aplicados na proteção de equipamentos em sistemas de distribuição, é correto afirmar que
A
não podem ser utilizados na proteção de barramentos.
B
não podem ser utilizados na proteção de transformadores.
C
seu código ANSI é 59.
D
a inclinação da curva de operação do relé diferencial pode ser encontrada por meio da razão entre a corrente de operação e a corrente de restrição.
E
mesmo fora da zona protegida, são capazes de detectar curtos-circuitos.
O elemento K1 entre os pontos identificados por A1 e A2 é o disjuntor de proteção do sistema de acionamento.
C
Certo
E
Errado
Deve-se manter uma distância entre os contatos internos de um disjuntor para que, quando aberto, ele suporte as sobretensões em caso de surtos advindos de manobras.
C
Certo
E
Errado
Fusíveis são dispositivos importantes na proteção de circuitos em situações de sobrecorrente. A Norma IEC 60269-2-1 estabelece o uso de duas letras para a especificação do fusível quanto a sua aplicação. Sendo assim, em relação ao fusível especificado na categoria “aR”, é correto afirmar que ele é um fusível para a proteção de:
A
semicondutores com atuação na presença de curto-circuito.
B
semicondutores com atuação na presença de curto-circuito e sobrecarga.
C
motores com atuação na presença de curto-circuito.
D
motores com atuação na presença de curto-circuito e sobrecarga.
E
linha com atuação na presença de curto-circuito.
Um técnico em elétrica está projetando a proteção de um circuito de uma máquina industrial que possui uma carga de 5 kW, operando a uma tensão de 380 V. O circuito deve ser protegido contra curto-circuito e sobrecarga. O técnico considera diferentes tipos de proteção elétrica, incluindo disjuntores termomagnéticos e disjuntores diferenciais.
Considere as seguintes afirmativas sobre os tipos de proteção elétrica:
I.O disjuntor termomagnético protege contra sobrecargas e curtos-circuitos, desligando o circuito quando a corrente excede um valor predeterminado devido ao aumento de temperatura e campo magnético.
II.O disjuntor diferencial, também conhecido como dispositivo DR, protege contra curtos-circuitos e sobrecargas, desligando o circuito quando há uma diferença entre a corrente que entra e a que sai do circuito.
III.A proteção contra sobrecarga com disjuntor é configurada para disparar quando a corrente ultrapassa 125% da corrente nominal do circuito.
IV.A proteção contra curto-circuito com disjuntor é baseada na detecção de uma corrente muito alta que excede um limite ajustável rapidamente.
V.Em uma instalação elétrica, o uso de apenas um disjuntor diferencial é suficiente para proteger contra todos os tipos de falhas elétricas, incluindo sobrecargas e curtos-circuitos.
Assinale a alternativa que contém as afirmativas corretas:
A
II, III e IV.
B
I, III e V.
C
I, III e IV.
D
I, II e V.
E
II, IV e V.
Um Técnico de Elétrica está realizando a instalação de um disjuntor de proteção para um circuito de iluminação em uma fábrica. O circuito opera com uma tensão de 220V e alimenta 10 lâmpadas de 100W cada. O técnico deve dimensionar o disjuntor de forma a proteger o circuito contra sobrecorrentes. Considerando que o fator de segurança para o disjuntor é de 25%, qual deve ser o valor mínimo da corrente calculada para especificar o disjuntor a ser instalado?
Dados:
Potência total das lâmpadas: 100W cada (10 lâmpadas)
Tensão do circuito: 220V
Fator de segurança: 25%
A
6,25 A
B
5,68 A
C
4,55 A
D
7,10 A
E
8,12 A
Entre os diversos tipos de relés configuráveis para a proteção na entrada de uma subestação, o responsável por eliminar curtos-circuitos internos é o relé de
A
subtensão.
B
subpotência.
C
proteção diferencial.
D
temperatura do óleo.
E
distância.
Leia as afirmativas abaixo.
Os Condutores de Alimentação Elétrica das máquinas e equipamentos devem atender aos seguintes requisitos mínimos de segurança:
| - Oferecer resistência mecânica compatível com a sua utilização.
Il- Possuir proteção contra a possibilidade de rompimento mecânico, de contatos abrasivos e de contato com lubrificantes, combustíveis e calor.
III -Ser constituídos de materiais que propaguem o fogo.
IV -Não oferecer quaisquer outros tipos de riscos na sua localização.
Estão corretas as afirmativas:
A
I e II apenas.
B
II e III apenas.
C
I, ll e IV, apenas.
D
I, II, III e IV.
Um contator tripolar apresentou acionamento inadequado da carga conectada à sua saída. Ao avaliar a resistência dos contatos principais, foram encontrados os seguintes valores de resistência ôhmica para as condições de bobina desenergizada e bobina energizada:
Contatos Principais | Resistência elétrica medida (Ω) | |
Bobina desenergizada | Bobina Energizada | |
1-2 | ∞ | 0,05 Ω |
3-4 | ∞ | ∞ |
5-6 | ∞ | 0,05 Ω |
Nessas condições, pode-se afirmar que o defeito do contator é:
A
contato 1-2 em curto-circuito.
B
contato 3-4 em curto-circuito.
C
contato 3-4 isolado.
D
contato 5-6 isolado.
O que é um condutor de proteção em uma instalação elétrica?
A
Um cabo extra utilizado para transmitir mais energia.
B
Um cabo utilizado para conectar dispositivos elétricos.
C
Um cabo utilizado para ligar o aterramento a equipamentos elétricos.
D
Um cabo utilizado para aumentar a tensão.
E
Um cabo para proteger outros cabos.
Em um circuito elétrico de baixa tensão cuja carga aumentou com o passar do tempo, caso comecem a ocorrer sucessivos desarmamentos automáticos do respectivo disjuntor, não se deve simplesmente substituir o disjuntor por outro de maior corrente nominal sem a devida análise da situação.
C
Certo
E
Errado
Durante uma manutenção corretiva em uma instalação elétrica de um edifício comercial, um eletricista enfrenta um problema de disjuntor que dispara frequentemente sem uma carga excessiva aparente. Qual é o primeiro passo que o eletricista deve tomar para diagnosticar corretamente o problema?
A
Substituir o disjuntor por um de maior capacidade
B
Medir a corrente de carga em cada circuito conectado ao disjuntor.
C
Verificar a existência de fuga de corrente usando um megômetro.
D
Reapertar todas as conexões elétricas no painel de distribuição.
E
Substituir o disjuntor por um de menor capacidade.
Um técnico eletricista está trabalhando em uma instalação elétrica industrial e precisa garantir a conformidade com as normas técnicas de saúde e segurança no trabalho. Durante a realização de uma tarefa de manutenção em um painel elétrico, ele se depara com uma situação em que é necessário efetuar uma intervenção em um circuito energizado. De acordo com as normas técnicas de saúde e segurança no trabalho, qual é a medida correta a ser tomada antes de iniciar essa intervenção?
A
Desligar a energia do circuito apenas se houver outra pessoa disponível para observar o técnico enquanto ele realiza a intervenção.
B
Seguir o procedimento de bloqueio e etiquetagem (LOTO) para isolar a fonte de energia, desligar o disjuntor ou chave seccionadora, travar e sinalizar o circuito antes de iniciar a intervenção.
C
Utilizar equipamentos de proteção individual (EPIs) adequados, como luvas isolantes e óculos de proteção, e prosseguir com a intervenção no circuito energizado.
D
Solicitar a permissão de trabalho em altura, uma vez que a intervenção será realizada em um painel elétrico.
E
Realizar a intervenção sem desligar a energia, pois o técnico possui experiência e conhecimento suficientes para trabalhar com segurança em circuitos energizados.
Um técnico eletricista precisa especificar e dimensionar o disjuntor adequado para proteger um circuito que alimentará um motor trifásico de 10 HP, com tensão de alimentação de 220V e corrente nominal de 30A. Considerando que o motor operará em carga plena e que o fator de serviço é 1.15, qual seria o disjuntor térmico adequado para proteger o circuito contra sobrecargas com a corrente acima mais próxima do equipamento na sua máxima capacidade?
A
Disjuntor de 40A.
B
Disjuntor de 45A.
C
Disjuntor de 30A.
D
Disjuntor de 50A.
E
Disjuntor de 35A.
A ABNT NBR 16690 apresenta os requisitos de projeto das instalações elétricas de arranjos fotovoltaicos, incluindo disposição sobre os condutores, dispositivos de proteção elétrica, dispositivos de manobra, aterramento e equipotencialização do arranjo fotovoltaico. Sobre os dispositivos de proteção, assinale a afirmativa INCORRETA.
A
Deve ser fornecida proteção contra sobrecorrentes para subarranjos fotovoltaicos se mais de dois subarranjos fotovoltaicos estiverem ligados a uma única unidade de condicionamento de potência.
B
É dispensado o uso da proteção básica se a tensão nominal não exceder 35 Vcc.
C
Cada série fotovoltaica deve estar protegida por um dispositivo de proteção contra sobrecorrente, cuja corrente nominal seja menor que 2,4 vezes a corrente de curto-circuito do módulo fotovoltaico e maior que 1,5 vez a corrente de curto-circuito do módulo fotovoltaico.
D
Em nenhuma hipótese, as séries fotovoltaicas podem ser agrupadas em paralelo sob a proteção de um único dispositivo de proteção contra sobrecorrente.
Um consumidor tem sua demanda suprida integralmente pela distribuidora, cuja subestação de entrada é alimentada por meio de um único ramal de média tensão.
Em um determinado instante ocorre uma falta no barramento dessa subestação, até ser extinta pela ação tempestiva da proteção de sobrecorrente.
Posteriormente, ao analisar os registros dos níveis de tensão da referida barra durante a falta, verificou-se que houve um significativo afundamento nas tensões de linha entre as fases A–B e as fases C–A, juntamente com um pequeno aumento na tensão de linha entre as fases B–C.
O caso relatado trata de uma falta
A
monofásica, na fase A.
B
monofásica, na fase B ou na fase C.
C
bifásica, nas fases B e C.
D
bifásica à terra, nas fases A e B ou nas fases A e C.
E
bifásica à terra, nas fases B e C.
Analise as informações a seguir:
I. São riscos associados às instalações elétricas: choque elétrico, curto-circuito, sobrecarga elétrica, arco-elétrico, explosão, falha de isolamento, descarga atmosférica.
II. São medidas de segurança para instalações elétricas energizadas: equipamentos de Proteção Individual (EPIs), Sinalização, Bloqueio e Etiquetagem de Circuitos, Ferramentas Isolantes, Treinamento e Capacitação, Inspeções Regulares.
III. São Equipamentos de Proteção Individual essenciais para eletricista em Equipamentos de segurança em instalações elétricas: Capacete tipo B, Luva de Segurança, Óculos de Segurança Incolor, Luva Isolante de Borracha, Manga Isolante de Borracha, Máscara de Proteção Respiratória, Cinto de Segurança, Protetor Facial contra Arco-Elétrico, Camisa e Calça contra agentes térmicos.
Marque a alternativa CORRETA:
A
Todas as afirmativas estão corretas.
B
Nenhuma afirmativa está correta.
C
Apenas uma afirmativa está correta.
D
Apenas duas afirmativas estão corretas.

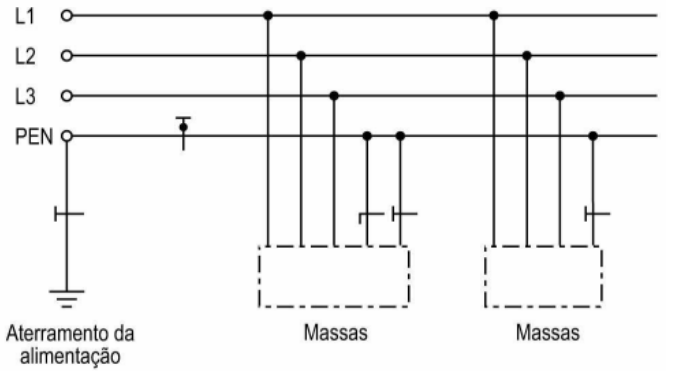

O aterramento tem como função proteger os equipamentos elétricos, usuários e também garantir o bom funcionamento do circuito. Existem tipos de aterramento distintos, sendo alguns deles com variações. Assinale a alternativa que se refere ao esquema e aterramento representado abaixo:
A
Esquema TT.
B
Esquema IT.
C
Esquema TN-C.
D
Esquema TN-C-S.
