Para o circuito com AMPOP abaixo, determine o valor de Vout...

Ano: 2022
Banca: Fundação Universidade Empresa de Tecnologia e Ciências - FUNDATEC
Prova: FUNDATEC - SPGG - Analista Engenheiro - Área: Engenharia Elétrica - 2022

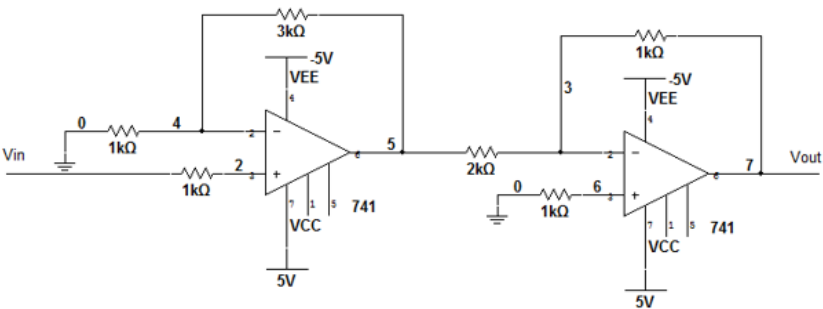

Para o circuito com AMPOP abaixo, determine o valor de Vout em relação ao sinal de entrada Vin.


Imagem associada para resolução da questão

A

Vout = 2 Vin.

B

Vout = 4 Vin.

C

Vout = 8 Vin.

D

Vout = -2 Vin.

E

Vout = -8 Vin.
