Figura 1Responda às questões 16 e 17 de acordo com a figura abaixo. Considere que os valores das resistências estão na unidade ohm (Ω). A figura 1 mostra um circuito elétrico com uma fonte de tensão contínua de 100 V e uma fonte de corrente contínua de 5 A. Qual a tensão entre os terminais a e b?

A figura 1 mostra um circuito elétrico com uma fonte de...

Q2716524

Prova: FEPESE - Prefeitura de Balneário Camboriú - Engenheiro Eletricista - 2023

Figura 1

Responda às questões 16 e 17 de acordo com a figura abaixo. Considere que os valores das resistências estão na unidade ohm (Ω).

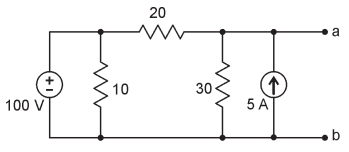

Imagem associada para resolução da questão

A figura 1 mostra um circuito elétrico com uma fonte de tensão contínua de 100 V e uma fonte de corrente contínua de 5 A.

Qual a tensão entre os terminais a e b?

0 V

50 V

100 V

120 V

150 V
