Para o circuito a seguir, determine o ganho em dB, sabendo...

Q2761724

Engenharia Elétrica e Engenharia Eletrônica Circuitos com Amplificadores e com conversores de dados

Ano: 2023

Banca: Fundação Universidade Empresa de Tecnologia e Ciências - FUNDATEC

Prova: FUNDATEC - Prefeitura de Farroupilha - Engenheiro Eletrônico - 2023

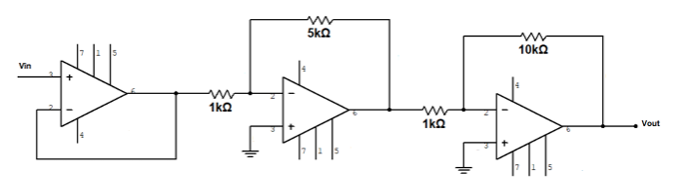

Para o circuito a seguir, determine o ganho em dB, sabendo que log 2 = 0,301, log 3 = 0,477 e log 5 = 0,699. Considere o valor arredondado sem casas decimais e que os AMPOP estão devidamente alimentados.

Imagem associada para resolução da questão

G = 30 db

G = 31 db

G = 32 db

G = 33 db

G = 34 db
