Q2812547

Engenharia Elétrica e Engenharia Eletrônica Projeto de Iluminação (Luminotécnica)

Ano: 2022

Banca: Fundação Universidade Empresa de Tecnologia e Ciências - FUNDATEC

Prova: FUNDATEC - Prefeitura de Foz do Iguaçu - Engenheiro Eletricista Júnior - 2022

Determine o número mínimo de lâmpadas necessárias para um ambiente de classe C, conforme a Imagem 19, que requer 3000 lux pelo método dos lumens, tem pé-direito de 3 m e as lâmpadas ficarão no teto. Para o projeto, será adotada uma lâmpada TLD 16W, que possui 1200 lm. Considere a reflexão do teto de 50%, parede de 50% e piso 10%, para definir o fator de utilização. Para o fator de depreciação, considere o ambiente limpo com manutenção a cada 5.000h.

AMBIENTE	Período de Manutenção
AMBIENTE	2.500 h	5.000 h	7.500 h
Limpo	0,95	0,91	0,88
Normal	0,91	0,85	0,80
Sujo	0,80	0,66	0,57

Tabela 1 – Fator de depreciação

TMS 500 c/ RN 500 - 1 TLD 16W

ROOM	REFLETÂNCIAS
INDEX	751	731	711	551	531	511	331	311	000
K
0,60 0,80 1,00 1,25 1,50 2,00 2,50 3,00 4,00 5,00	0,34 0,41 0,48 0,54 0,58 0,65 0,70 0,73 0,77 0,80	0,27 0,35 0,41 0,47 0,52 0,60 0,65 0,69 0,74 0,77	0,22 0,29 0,35 0,42 0,47 0,55 0,61 0,65 0,70 0,74	0,32 0,40 0,46 0,52 0,56 0,63 0,67 0,70 0,75 0,77	0,26 0,34 0,40 0,46 0,51 0,58 0,63 0,67 0,72 0,75	0,22 0,29 0,35 0,41 0,46 0,54 0,60 0,64 0,69 0,72	0,26 0,33 0,39 0,45 0,50 0,57 0,62 0,66 0,70 0,73	0,22 0,29 0,35 0,41 0,46 0,53 0,59 0,63 0,68 0,71	0,20 0,27 0,33 0,39 0,43 0,51 0,57 0,60 0,66 0,69

Tabela 2 – Fator de utilização

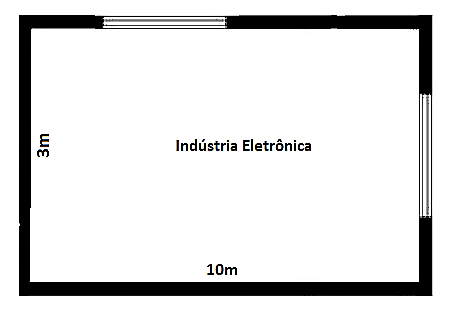

Imagem associada para resolução da questão

Imagem 19

200 lâmpadas.

203 lâmpadas.

206 lâmpadas.

209 lâmpadas.

212 lâmpadas.
