Ano: 2024
Banca: Instituto Consulplan
Prova: Instituto Consulplan - Prefeitura de Pitangueiras - Engenheiro Eletricista - 2024

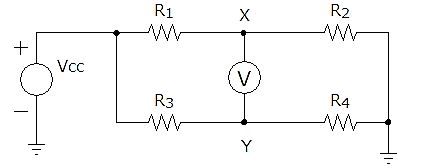

Analise o circuito resistivo a seguir onde existe um voltímetro conectado nos pontos X e Y cuja leitura é 0 V:



Assinale a alternativa correta dos valores numéricos de R1, R2, R3 e R4, respectivamente:

A

1, 2, 4 e 8.

B

1, 8, 4 e 2.

C

2, 1, 4 e 2.

D

2, 8, 1 e 4.
