Caso 1 Responda às questões 41 e 42 com relação aos diagramas das figuras abaixo. Assinale a alternativa correta em relação ao diagrama de comando:

Assinale a alternativa correta em relação ao diagrama de...

Q3297474

Caso 1

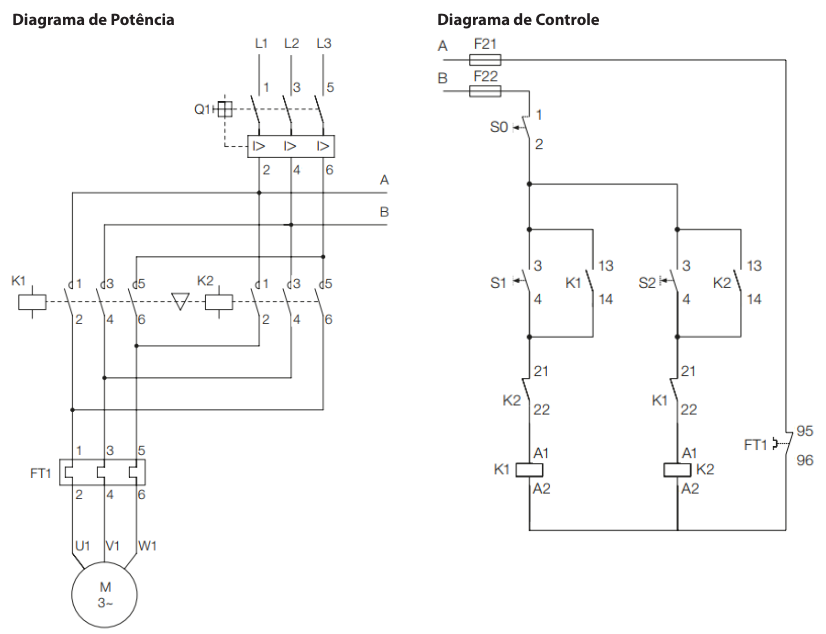

Responda às questões 41 e 42 com relação aos diagramas das figuras abaixo.

Imagem associada para resolução da questão

Assinale a alternativa correta em relação ao diagrama de comando:

O botão S0 liga o motor no sentido horário.

O botão S1 liga o motor em estrela e o botão S2 liga o motor em triângulo.

Os terminais 95 e 96 de FT1 formam um contato normalmente aberto.

As contatoras K1 e K2 possuem intertravamento.

O motor somente será acionado quando os botões K1 e K2 forem pressionados simultaneamente.
