Questões de Concurso sobre Programação Ladder

Utilizar dois contatos em série para os sensores de segurança e um contato normalmente fechado para o botão de partida, mantendo a energização por meio de um temporizador retentivo.

Utilizar dois contatos em série referentes aos sensores de segurança, um contato normalmente aberto referente ao botão de partida e um contato de selo (autorretenção) em paralelo com o botão.

Utilizar dois contatos em paralelo para os sensores de segurança, permitindo que apenas um deles valide o circuito, e um contato normalmente aberto para o botão de parada.

Utilizar dois contatos em série para os sensores de segurança e um contato normalmente fechado para o botão de parada, sem a necessidade de selo, pois o CLP mantém automaticamente a saída ativada.

aciona a saída imediatamente ao receber o sinal de entrada, desligando-a após o tempo programado.

gera pulsos intermitentes na saída enquanto a entrada estiver ligada.

alterna o estado da saída periodicamente, conforme o tempo ajustado.

mantém a saída desligada enquanto a entrada permanecer ativa e só liga após o tempo de retardo ajustado.

liga a saída imediatamente, mas desliga automaticamente quando o sinal de entrada é mantido.

o LED 1 é acionado somente quando BOTÃO 1 e BOTÃO 2 estão ativados e permanece ligado até que EMERGÊNCIA 1 seja acionado.

o LED 2 é acionado assim que o LED 1 for acionado e permanece acesso até que EMERGÊNCIA 2 seja acionado.

o LED 2 é acionado quando BOTÃO 1, BOTÃO 2 e EMERGÊNCIA 2 são acionados.

quando LED 1 for desligado, LED 2 também é desligado.

LED 1 e LED 2 dependem da ativação de BOTÃO 1 e BOTÃO 2.

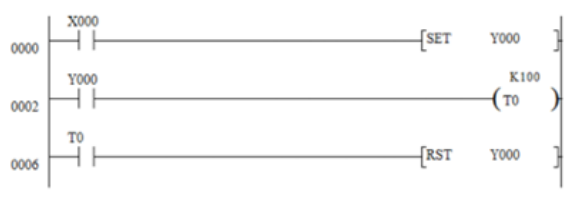

Após 10 segundos de X000 acionado, o temporizador TON concluirá a contagem e mudará seu estado, permanecendo assim, enquanto Y000 continuar ligado.

Nesse contexto, poderíamos conectar o X000 diretamente ao temporizador, eliminando o uso de Y000 como entrada, pois o comportamento final da lógica seria exatamente o mesmo.

O temporizador TON inicia sua contagem apenas quando sua entrada recebe nível lógico verdadeiro e zera a contagem sempre que a entrada volta a nível lógico falso.

A utilização da função SET no Y000 garante que o temporizador será mantido ativo, após o acionamento inicial de X000, contribuindo para o controle do fluxo da lógica.

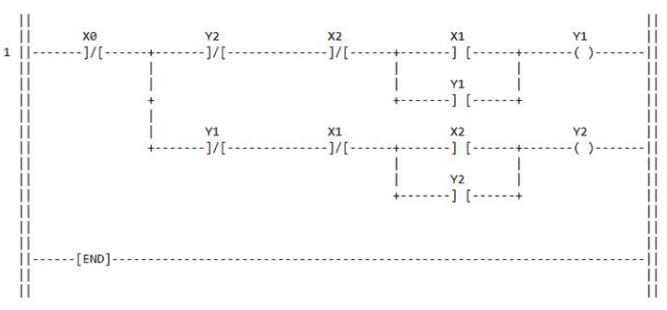

Acionamento do dispositivo Y2 condicionado ao acionamento do dispositivo X1.

Desligamento do dispositivo Y1 condicionado ao acionamento do dispositivo X2.

Desligamento do dispositivo Y2 condicionado ao acionamento do dispositivo Y1.

Intertravamento automático entre os dispositivos Y1 e Y2.

Intertravamento manual entre os dispositivos Y1 e Y2.

I, apenas.

I e II, apenas.

II e III, apenas.

I e IV, apenas.

I, III e IV, apenas.

O TON inicia a contagem de tempo para desligar a sirene e o TOF para desligar o ventilador.

O TON conta o tempo em que a sirene está ligada diretamente na entrada e não precisa de bobina de saída dedicada em Ladder, já o TOF requer uma bobina específica para manter o estado de operação após o desligamento da entrada, operando de forma mais dependente da lógica do programa.

O TOF é utilizado apenas para contagem de pulsos rápidos em aplicações de alta velocidade industrial, como detecção de eventos curtos, enquanto o TON serve para atrasos prolongados na ativação.

O TON retém o valor acumulado de tempo mesmo em caso de perda de energia, permitindo retomada da contagem ao religar, enquanto o TOF perde completamente o valor e reinicia do zero.

O TON inicia a contagem quando a entrada vai para "1", e o TOF inicia quando a entrada volta para "0".

a alimentação do circuito.

uma instrução de temporizador ou contador.

uma instrução lógica ou uma sequência de instruções.

um contato normalmente aberto.

uma bobina de saída.

Ladder: Contato NA de STOP em série com START acionando a saída

IL:

LD STOP

AND START

ST MOTOR

Ladder: Contato NF de STOP em série com START e contato de retenção do MOTOR em paralelo com START

IL:

LD START

OR MOTOR

ANDN STOP

ST MOTOR

Ladder: Contato NA de START em paralelo com STOP acionando MOTOR

IL:

LD START

OR STOP

ST MOTOR

Ladder: Contato NF de START em série com STOP acionando MOTOR

IL:

LDN START

AND STOP

ST MOTOR

Ladder: Contato NA de STOP em paralelo com MOTOR acionando START

IL:

LD STOP

OR MOTOR

ST START

Utiliza exclusivamente a linguagem de programação ladder.

Todos os hardwares ou softwares para CLPs são padronizados para todas as marcas.

Os conectores de entradas e saídas nos CLPs podem ser modulares.

Sua alimentação é capaz de fornecer energia elétrica para todos os processos controlados.

As conexões de dispositivos de entrada são simples e não exigem endereçamento.

2 – 3 – 1 – 4.

1 – 4 – 3 – 2.

2 – 1 – 4 – 3.

1 – 3 – 2 – 4.

1 – 2 – 3 – 4.

Selo é usado para desativar todas as saídas, em caso de emergência, e intertravamento é para reiniciar o sistema automaticamente.

Selo e intertravamento se referem apenas a dispositivos de hardware, não a conceitos de programação.

Selo (ou retenção) mantém uma saída energizada mesmo após a desativação da entrada que a ativou, e intertravamento é para desligar as saídas após utilizadas.

Selo (ou retenção) mantém uma saída energizada mesmo após a desativação da entrada que a ativou, e intertravamento impede que duas ou mais ações conflitantes ocorram simultaneamente, garantindo a segurança e a sequência lógica das operações.

Selo e intertravamento são utilizados para comunicação entre CLPs de diferentes fabricantes, garantindo.

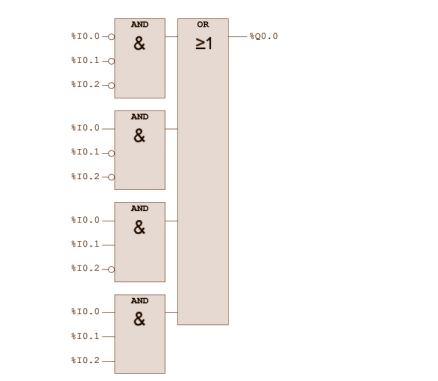

Lista de instruções.

Texto estruturado.

Diagrama sequencial.

Diagrama de blocos.

Linguagem ladder.

A linguagem Ladder utiliza símbolos inspirados em algoritmos abstratos, o que dificulta o entendimento por parte de quem trabalha com esquemas elétricos convencionais.

Na linguagem Ladder, um contato normalmente aberto é associado ao valor lógico 0, enquanto o contato normalmente fechado corresponde ao valor lógico 1.

O temporizador na linguagem Ladder, ao atingir o tempo programado, desliga imediatamente a saída.

A linguagem Ladder limita-se ao uso em funções binárias simples e não é compatível com o desenvolvimento de funções digitais mais complexas.

Na linguagem Ladder, as bobinas ficam totalmente à direita das linhas horizontais.

Java.

Ladder.

Python.

HTML.

C++.

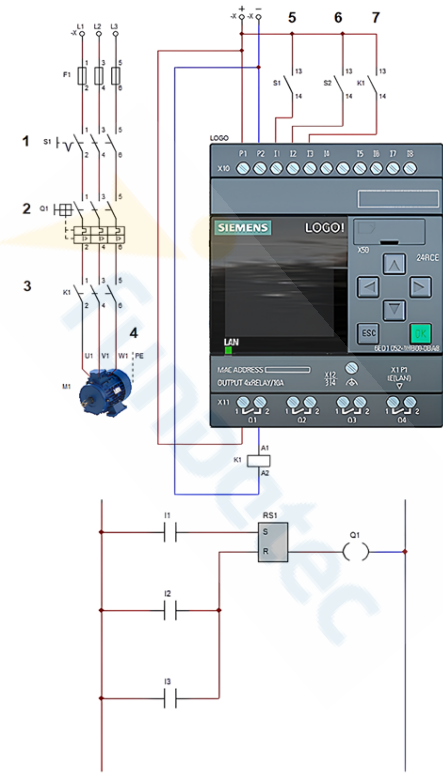

A chave 1, que liga as chaves 2, 3 e 6.

As chaves 1 e 2, que ligam as chaves 3, 5, 6 e 7.

A chave 2, que liga as chaves 3, 6 e 7.

As chaves 1 e 2, que ligam as chaves 3 e 5.

A chave 1, que liga as chaves 5, 6 e 7.

Os CLP foram desenvolvidos para tornar os sistemas de controle industrial mais complexos por meio do aumento do uso de relés, contatores e temporizadores.

Uma das principais vantagens dos CLP é a possibilidade de modificar a lógica de controle apenas com a alteração do programa, sem a necessidade de mudanças no hardware.

Entre as características comuns dos CLP, destaca-se a utilização de dispositivos de vídeo, considerados fundamentais para a operação em ambientes industriais.

Os primeiros CLP utilizados exigiam grandes alterações físicas em armários elétricos para cada ajuste realizado na lógica de controle.

A principal função dos CLP é executar operações matemáticas, enquanto temporização e contagem continuam a ser processadas por componentes externos.

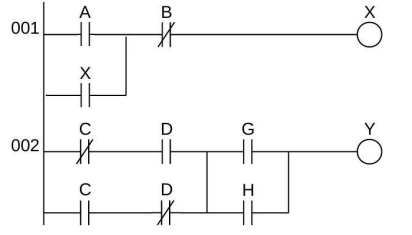

Um degrau é verdadeiro, ou seja, energiza uma saída ou um bloco funcional, quando os contatos não permitem um fluxo “virtual de eletricidade”.

Se a lógica a ser implementada necessita de fluxo reverso, o programador deve refazer o circuito de maneira que todo o fluxo só ocorra no sentido para a esquerda.

Um controlador programável não permite o uso de múltiplos contatos de um dispositivo de entrada.

O fluxo reverso (da direita para a esquerda) é permitido por todos os fabricantes de CLP.

A linha vertical à esquerda representa o polo positivo, e a outra linha paralela, à direita, representa o polo negativo.

1, 5, 3, 2, 4.

2, 3, 1, 5, 4.

3, 4, 2, 1, 5.

5, 1, 3, 2, 4.
