Questões de Concurso sobre Programação Ladder

No programa AUTOCAD, o atalho F3 corresponde a

Em uma linguagem de pseudocódigo, na qual o sinal “<-“ significa atribuir valor, o sinal “<>” significa diferente, o sinal “=” significa comparação e o operador aritmético MOD significa resto da divisão, foi escrito o seguinte algoritmo:

Algoritmo “Teste”

Var A, B, C, D, NA: Inteiro

Inicio

B <- 5

para A de 2 ate B faca

C <- 2

NA <- 0

enquanto (A <> C) faca

D <- A MOD C

C <- C + 1

Se D=0 entao

NA <- 1

fimse

fimenquanto

se NA = 0 entao

escreva (“ A = ”, A, “ “)

fimse

fimpara

fimAlgoritmo

Assinale a opção que indica os valores que serão impressos resultantes do Algoritmo “Teste”.

Os controladores lógicos programáveis (CLP) podem ser programados por linguagem gráfica LADDER, como exemplifica a figura abaixo (Figura 08), que exibe o controle de três máquinas (M.1, M.2 e M.3) a partir de três botoeiras (B1, B2, B3) com retenção.

Figura 08. Fonte: Comissão de elaboração.

Na condição inicial em que todas as botoeiras e máquinas estão desligadas (iguais ao nível lógico zero), ao apertar apenas a botoeira 2 (B2), ocorrerá a ligação

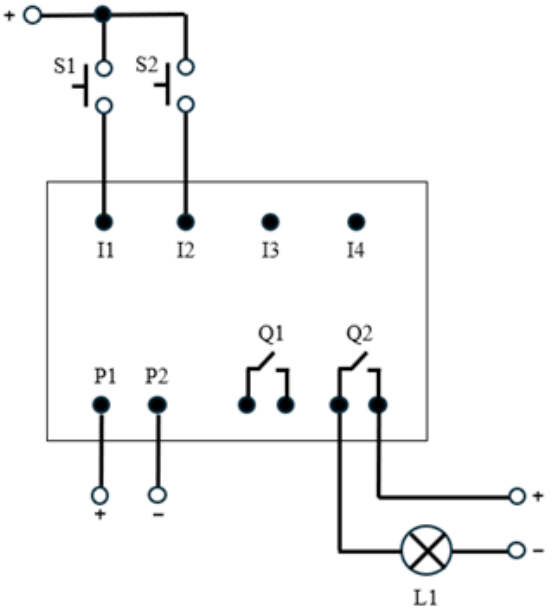

Considere o seguinte esquema elétrico de um CLP, elaborado para implementar uma lógica de selo no seu contato de saída Q2 para ligar/desligar uma lâmpada L1 por meio do acionamento das chaves S1 e S2:

Fonte: IFSP, 2024

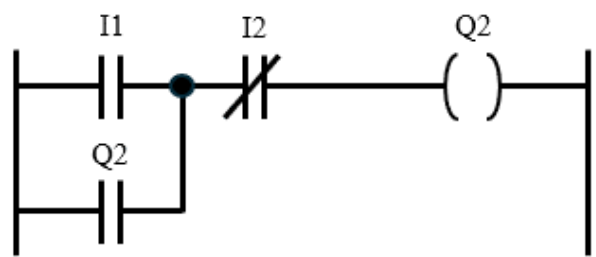

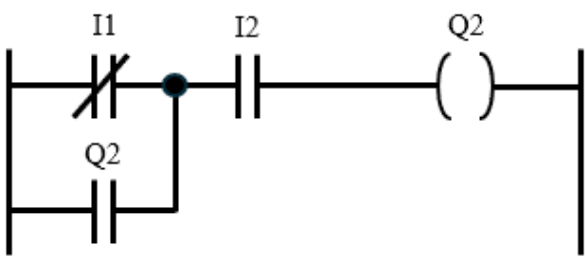

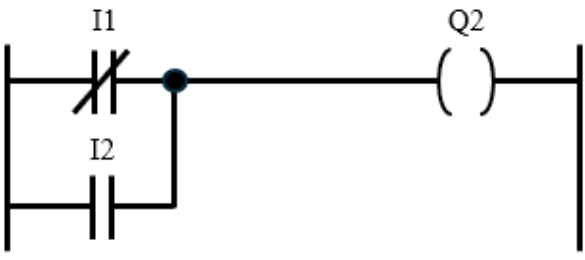

Qual alternativa a seguir ilustra um programa, em Linguagem de Programação Ladder, para implementar a lógica acima descrita?

Os processos industriais são formados por equipamentos mecânicos, elétricos, eletrônicos, hidráulicos ou pneumáticos que, através de sucessivas operações utilizando matéria-prima e energia, resultará num produto final e resíduos. Nesse contexto, os controladores lógicos programáveis (CLP) são vastamente empregados no controle lógico de processos, gerenciando as variáveis de entrada e, através de um programa, definindo ações de controle e operação do processo.

A linguagem concebida como uma ferramenta gráfica para programação de CLP foi:

A linguagem Ladder, também conhecida como diagrama de contatos, é amplamente utilizada na programação de controladores lógicos programáveis (CLPs).

Assinale a alternativa que descreve corretamente uma característica da linguagem Ladder.

Considere as simbologias a seguir.

Das simbologias apresentadas, a que representa um contato de comando sensitivo às comutações de ON para OFF corresponde ao número:

As figuras a seguir representam uma prensa hidráulica automática e o programa em Diagrama de Contatos (Ladder Diagram) implementado em um controlador lógico programável (CLP) para a automação dessa prensa.

A prensa possui os seguintes sinais discretos de interface com o CLP, todos ativos em nível alto: dois botões (B1 e B2) para comando da prensa pelo operador; um sensor SP que indica que a grade de proteção está fechada; dois sensores de fim-de-curso SI e SF, indicando respectivamente as posições inicial e final do estampo; um comando AD para acionamento do movimento de descida do estampo; e um comando AS para acionar a subida do estampo. Já a variável M do Diagrama de Contatos está associada a um bit da memória de dados do CLP. Em relação a esse controle lógico programado, analise as afirmativas abaixo e assinale a alternativa correta.

I. Se o estampo estiver parado na posição inicial (SI = 1) e a grade de proteção estiver fechada (SP = 1), ele somente começa a descer quando o operador pressionar os dois botões (B1 = B2 = 1).

II. O estampo inicia o movimento de subida automaticamente após atingir a posição final (SF = 1).

III. Se o operador soltar o botão B1 (B1 = 0) com o estampo em movimento de descida, o estampo para de descer.

IV. Se a grade de segurança for aberta (SP = 0) com o estampo em movimento de subida, o estampo para de subir.

De acordo com os sinais gráficos particulares padronizados pela norma IEC 61131-3 (figura a seguir) utilizada na linguagem Ladder, a mais empregada internacionalmente para a programação do PLC, interprete as seguintes afirmativas:

I - o sinal (1) representa um contato ON, normalmente aberto.

II - o sinal (2) representa um contato OFF, normalmente fechado.

III - o sinal (3) representa o contato detector de transição negativa (borda de subida).

IV - o sinal (4) representa o contato detector de transição positiva (borda de descida).

V - o sinal (5) representa a variável externa ou interna (saída).

É correto o que se afirma em:

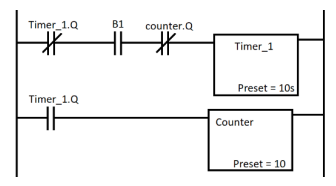

Um CLP foi programado em uma linguagem denominada “Ladder”. Para isso, existe uma simbologia representando seus elementos interligados através de um diagrama lógico.

Considerando que, após iniciar o sistema, o operador manteve o botão “B1” acionado, assinale a alternativa que descreve corretamente o comportamento do sistema.

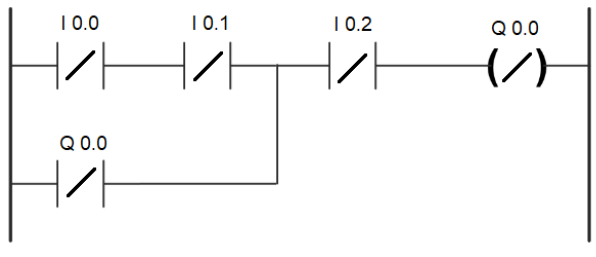

Considere uma lógica de programação em LADDER de um controlador lógico programável (PLC) a seguir:

Considere as asserções a seguir:

I - Quando apenas a entrada I 0.2 é desligada, a saída Q 0.0 também será desligada.

II - Quando apenas a entrada I 0.1 é desligada, a saída Q 0.0 também será desligada.

III - Quando apenas a entrada I 0.0 é desligada, a saída Q 0.0 não será desligada.

É correto afirmar que apenas as seguintes afirmações são verdadeiras:

A figura representa um programa em ladder, linguagem de programação de CLP.

Para ativar o bloco de saída Q0.0, é necessário energizar a entrada I0.0 e a entrada I0.1.

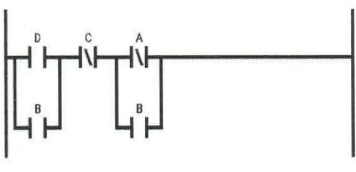

De acordo com diagrama de contato de programação em Ladder mostrado na figura a seguir, assinale alternativa que REPRESENTA a expressão booleana desse diagrama.

Os CLPs (Controladores Lógicos Programáveis) são compostos por diferentes módulos ou unidades.

Assinale a alternativa correta em relação à unidade de entrada e saída.

Considere o seguinte programa em linguagem Ladder para CLP.

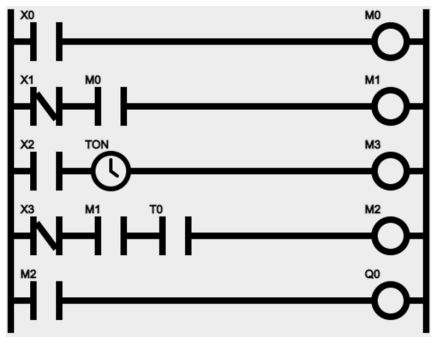

Figura: Diagrama ladder.

A lógica trabalha apenas com sinais digitais que podem advir de fontes diversas, como botoeiras manuais, sensores digitais e outros, de tal forma que poderia ser modelado como uma única equação utilizando a lógica de boole, em que as chaves NF seriam entradas barradas. Nesse caso, o item que representa a lógica booleana do digrama ladder exposto é,

Os Controladores Lógicos Programáveis (CLPs) podem ser programados por meio do uso de linguagem ladder, na qual os símbolos gráficos padronizados são dispostos em degraus (rungs) delimitados por linhas verticais chamadas de barramento de força ou de alimentação.

Os principais elementos utilizados para representar as estruturas lógicas implementadas nos rungs dos diagramas ladder são

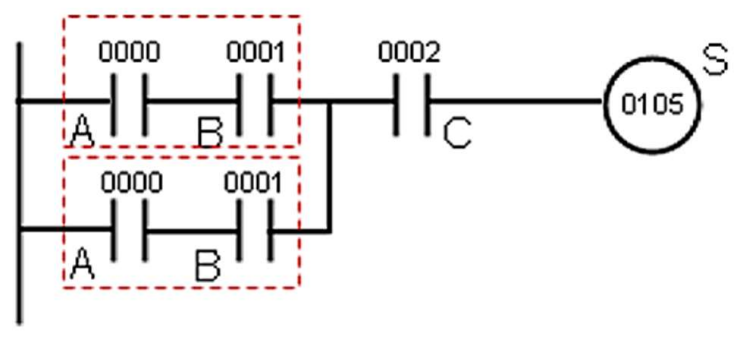

Determine a expressão apropriada para o diagrama LADDER (Norma 1EC61131-3) apresentado na figura abaixo e assinale a opção correta.

Ao se energizar I0.0, Q0.0 não será ativada, pois I0.1 está bloqueada.

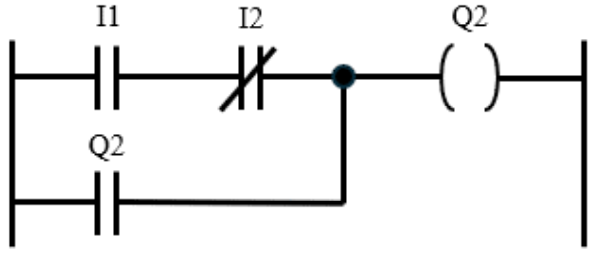

Para o diagrama Ladder a seguir, determine a expressão booleana equivalente para a saída Q2.
