A figura abaixo mostra o trecho de um programa Ladder.

Nas linhas de programação, é possível identificar um total de

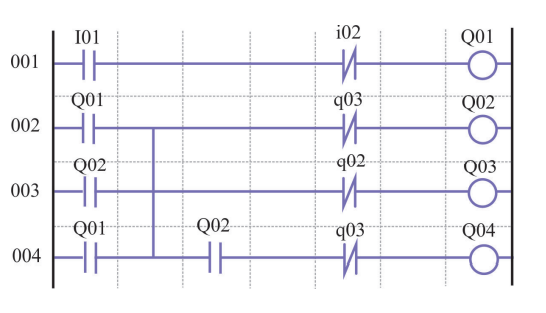

Considere as afirmativas seguintes a respeito da programação ladder abaixo:

I. A bobina Q04 será energizada após o fechamento da chave I01.

II. A bobina Q04 nunca pode ser energizada com tal configuração.

III. Abrir a chave i02 não desliga a bobina Q04, caso a bobina Q01 já tenha sido energizada.

IV. O contato Q02 da linha 003 funciona como contato de selo para a bobina Q02.

Assinale a alternativa correta:

É apresentado na Figura 14 um trecho de um programa de um Controlador Lógico Programável (CLP) feito em LADDER.

FIGURA 14

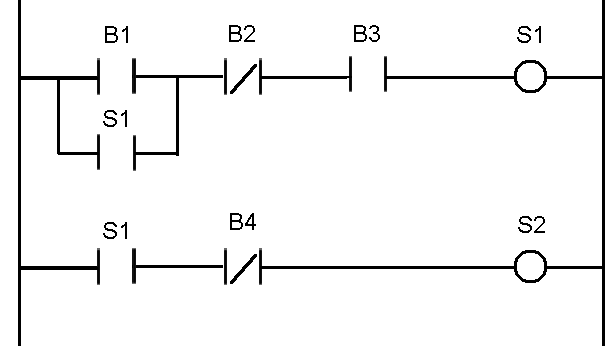

B1, B2, B3 e B4 são entradas do CLP ligadas a sensores NA (normalmente aberto) sem retenção, S1 é uma saída auxiliar e S2 é uma saída do CLP que quando acionada liga um motor. Quando a saída S2 não está acionada, o motor está desligado.

Baseado no trecho de programa e nas informações apresentadas é CORRETO afirmar que:

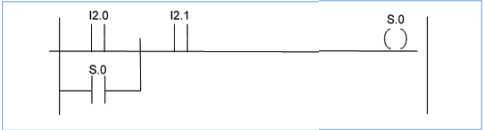

No diagrama Ladder da figura abaixo, considerando que:

- I2.0 e I2.1 são botoeiras, respectivamente NA e NF

- S.0 representa um motor monofásico

Qual afirmação é FALSA?

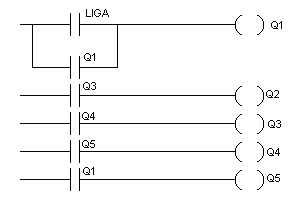

Considere a sequência LADDER apresentada a seguir:

Após o acionamento da entrada LIGA e, decorridas 3 varreduras completas, teremos a(s) seguinte(s) saída(s) ligada(s):

Ao observar o esquema elétrico de ligação do CLP e o programa em LADDER, considerando I₁, I₂, I₃, como entradas digitais e O₁, O₂, as saídas a relé do CLP, pode-se afirmar que:

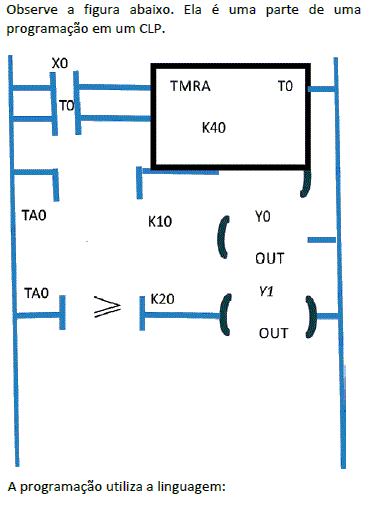

Nos controladores lógicos programáveis é utilizada a programação em:

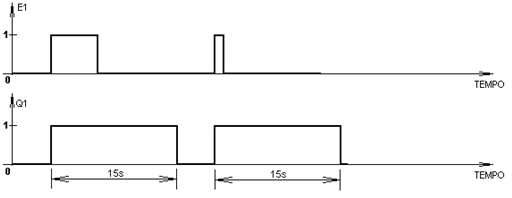

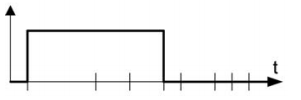

Considere a resposta temporal da saída Q1, em função da entrada E1, representada abaixo:

O diagrama LADDER, que representa uma lógica capaz de executar a relação temporal entre E1 e Q1, é apresentado em:

Considere as instruções abaixo.

O programa ladder relativo às instruções encontra-se em

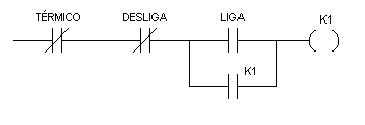

O diagrama LADDER abaixo representa a lógica de acionamento de um sistema liga-desliga com retenção, utilizado para a partida direta de um motor:

Analise as afirmativas abaixo e marque (V) para verdadeiro ou (F) para falso.

( ) Os elementos de entrada são normalmente abertos no campo.

( ) A retenção é feita por meio de um contato físico, normalmente aberto, de K1.

( ) São necessárias 3 entradas digitais para a conexão individual de todos os elementos de entrada de campo.

A sequência correta é

Na figura abaixo temos um código implementado em Linguagem Ladder. O mesmo pode ser reescrito em Texto Estruturado, outra linguagem de programação para Controladores Lógicos Programáveis, com a expressão:

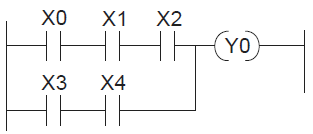

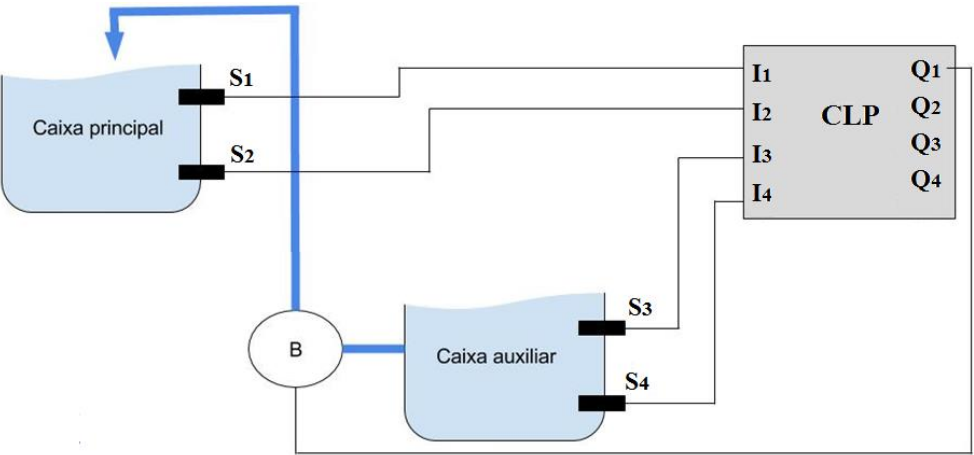

Observe o sistema com duas caixas d’água e um CLP ilustrado a seguir.

Um projetista fez um programa utilizando a linguagem Ladder para automatizar o processo de acionamento da bomba d’água B. Os sensores S₁, S₂, S₃ e S₄ são ativados quando entram em contato com a água. Sendo assim, (1) caso o nível de água da caixa auxiliar esteja em S₃ ou acima, e o nível de água da caixa principal esteja abaixo de S₁, deve-se acionar a bomba B, e (2) caso o nível de água da caixa auxiliar esteja entre S₃ e S₄, deve-se acionar a bomba B apenas quando o nível de água ficar abaixo de S₂ e desligar apenas quando atingir o nível de água atingir S₁, e, por fim, (3) caso o nível de água da caixa auxiliar esteja abaixo de S₄, deve-se manter a bomba B desligada.

Diante do exposto, assinale a alternativa que ilustra o Programa Ladder que soluciona esse caso.

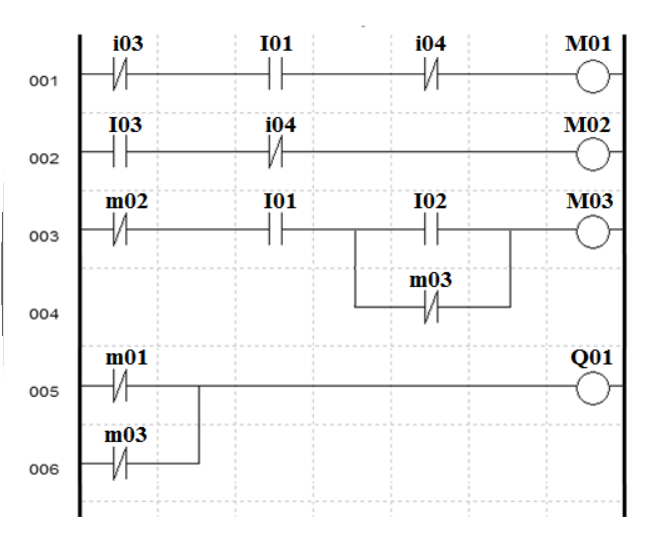

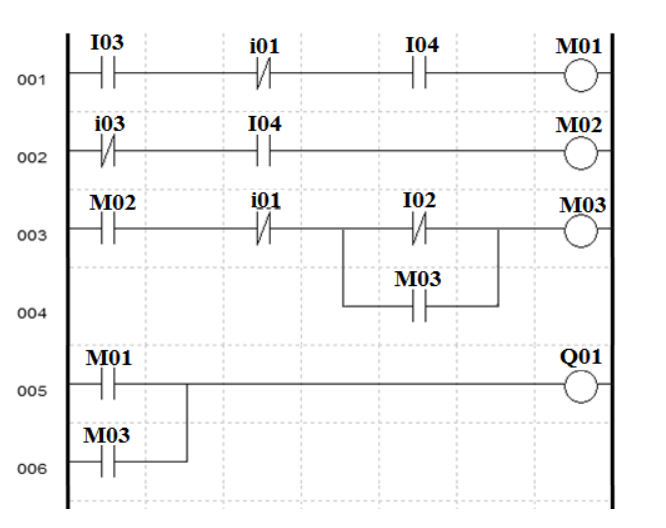

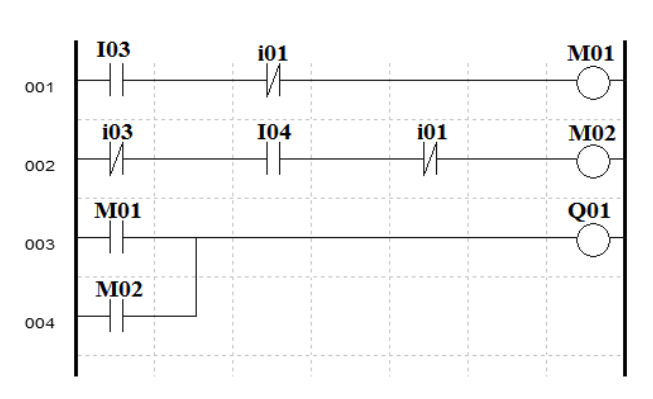

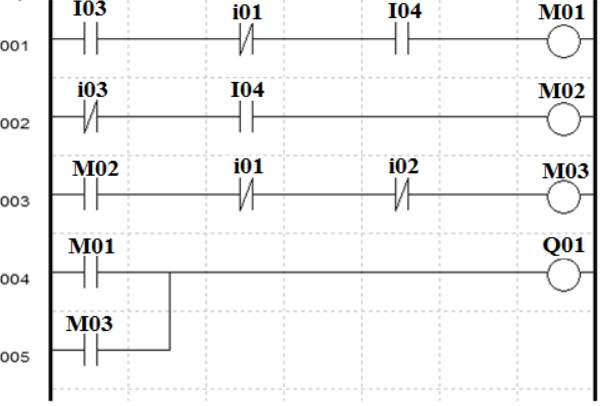

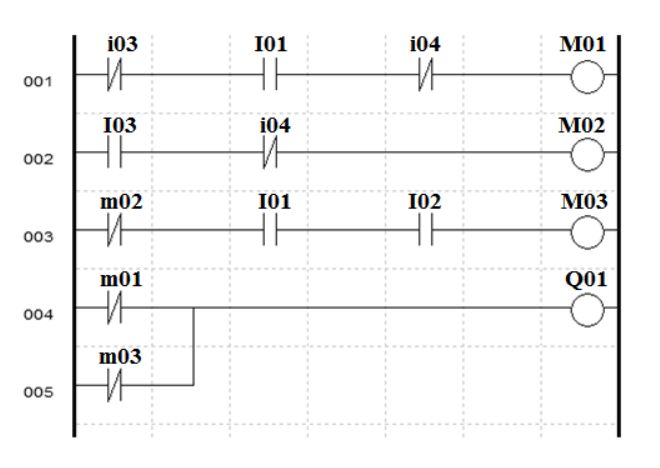

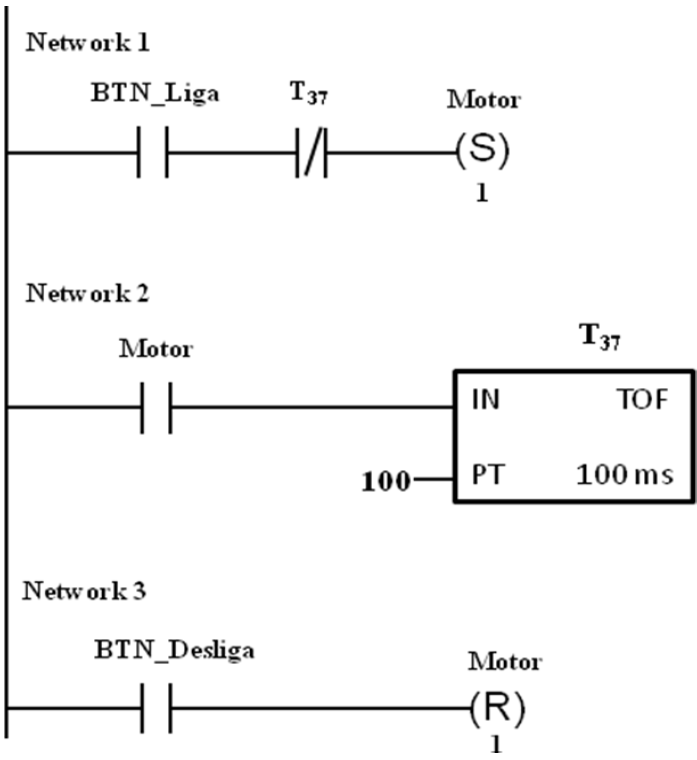

Observe o seguinte programa em LADDER, sabendo-se que:

_______$\circ$ T₃₇ é um temporizador do tipo Timer Off Delay;

_______$\circ$ Resolução de 100 ms;

_______$\circ$ PT é o multiplicador.

Considere as afirmações a seguir:

I. Este programa em Ladder realiza a partida reversa de um motor.

II. Este programa em Ladder não permite que aconteça a partida do motor duas vezes seguidas no período de dez segundos.

III. Este programa em Ladder utiliza um temporizador de atraso, chamado Timer Off Delay, para desligar o motor.

IV. O botão BTN_Liga é um contato NF e o contato T₃₇ é NA.

Está(ão) correta(s) a(s) afirmação(ões):

Os Controladores Lógicos Programáveis (CLPs) vieram para substituir os componentes eletroeletrônicos de acionamento, e a linguagem utilizada na sua programação é similar à linguagem de diagramas lógicos de acionamento. Essa linguagem é denominada LADDER, que permite que se desenvolvam lógicas combinacionais, sequenciais e circuitos. Sendo assim, é correto afirmar que o símbolo de programação de contato aberto é

Um equipamento possui dois sensores indicativos de sua condição de operação: o sensor de operação crítica e o sensor de operação inadequada. A partir desses sensores, deseja-se elaborar um esquema de proteção que faça soar uma sirene de alerta, conforme as seguintes lógicas de operação:

• A sirene deve ser acionada caso o sensor de operação inadequada permaneça atuado por mais de 1min;

• Caso o sensor de operação crítica atue, a sirene deve ser acionada imediatamente;

• Uma vez acionada, a sirene só poderá ser desligada pressionando o botão “desliga”;

• Enquanto o botão “desliga” estiver acionado, a sirene não pode operar.

Considere os símbolos e seus significados presentes no Quadro abaixo:

O diagrama de contato que implementa adequadamente as exigências do enunciado é

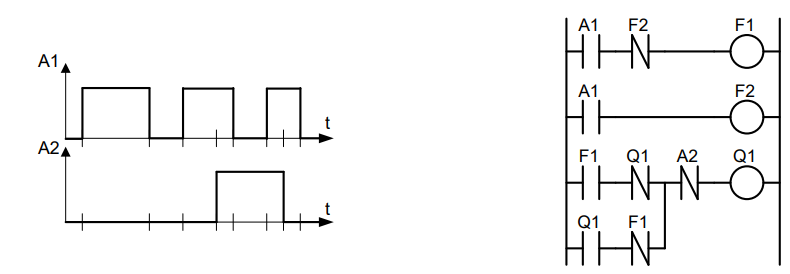

Considere o diagrama de contato abaixo e suas representações temporais das entradas A1 e A2.

O diagrama que apresenta corretamente a resposta temporal de Q1 é o seguinte:

Um CLP é definido pelo IEC (International Electrotechnical Commission) como: Sistema eletrônico operando digitalmente, projetado para uso em um ambiente industrial, que usa uma memória programável para a armazenagem interna de instruções orientadas para o usuário para implementar funções específicas, tais como lógica, sequencial, temporização, contagem e aritméticas, para controlar, através de entradas e saídas digitais ou analógicas, vários tipos de máquinas ou processos. O controlador programável e seus periféricos associados são projetados para serem facilmente integráveis em um sistema de controle industrial e facilmente usados em todas suas funções previstas (FRANCHI e CAMARGO, 2008). Visando atender aos diversos segmentos da indústria, incluindo seus usuários, e uniformizar as várias metodologias de programação dos controladores industriais, a norma IEC 61131-3 definiu sintática e semanticamente cinco linguagens de programação, dentre elas a Linguagem Ladder (LD – Ladder Diagram).

Assinale a alternativa que melhor descreve a Linguagem Ladder:

Observe a tabela verdade a seguir

O diagrama em Ladder desta tabela é:

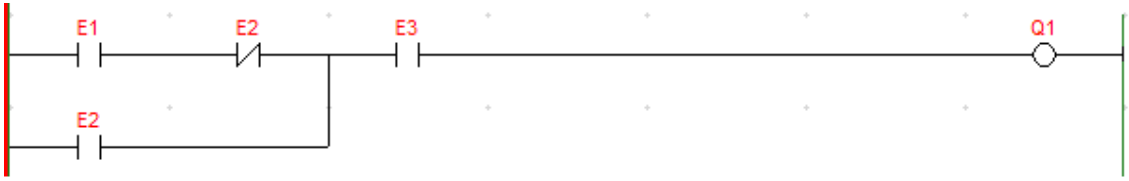

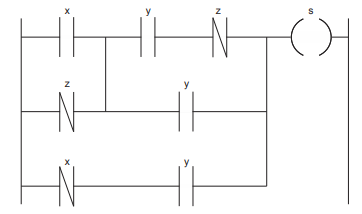

Considere, abaixo, o programa em LADDER.

A expressão lógica simplificada equivalente é:
