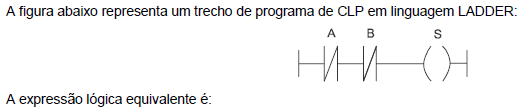

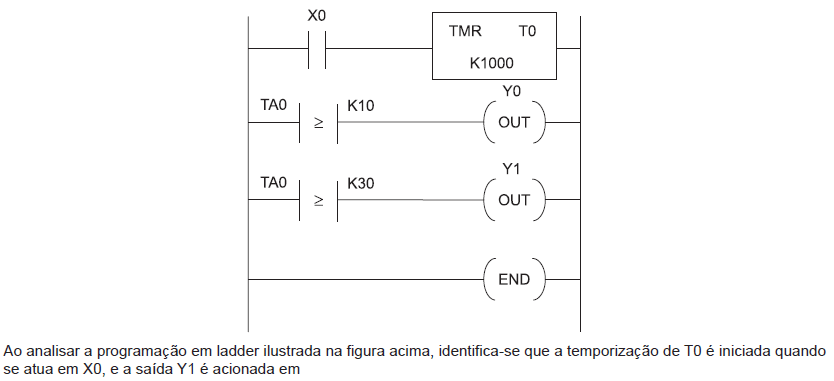

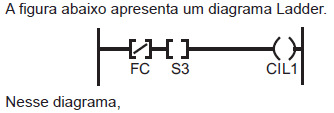

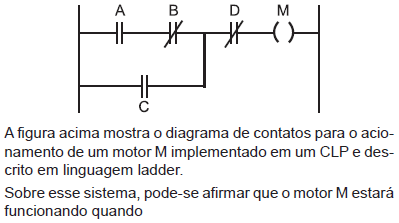

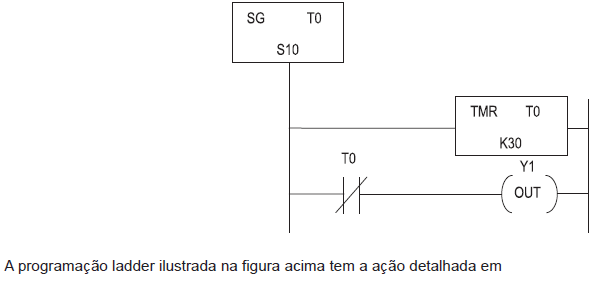

Questões de Concurso sobre Programação Ladder

A instrução %I3 localizada na coluna 3 verifica se o conteúdo do endereço é igual a 1.

Na lógica indicada no esquema representado acima, há cinco rungs.

A lógica apresentada no diagrama está incompleta, faltando-lhe um caminho de continuidade lógica que permita o acionamento da bobina.

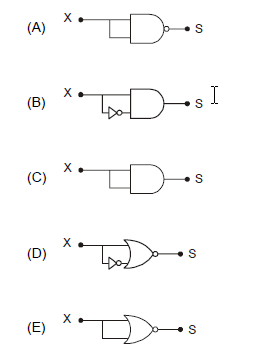

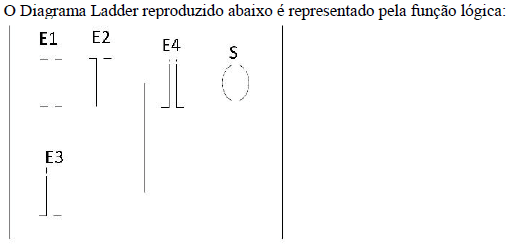

Está representado por blocos lógicos em:

está representado por blocos lógicos em:

O diagrama acima está representado por blocos lógicos em:

A linguagem de programação LADDER ou programação por contatos, muito próxima aos esquemas de relés utilizados pelos eletricistas, tornou-se a linguagem mais utilizada para programação de CLP.

PORQUE

Os CLP nasceram com a necessidade de substituir os controles mecânicos. Analisando-se as afirmações acima, conclui-se que

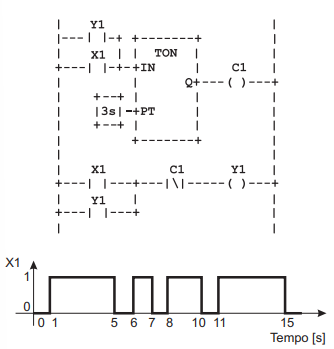

No programa LADDER da figura acima, X1, Y1 e C1 são variáveis booleanas na memória de um CLP, e TON é um temporizador com atraso no acionamento, com tempo especificado em segundos. Considere que, em t = 0, todas as variáveis estejam em nível lógico 0 e o temporizador, zerado. Se X1 possui o comportamento especificado no gráfico, o tempo total, em segundos, em que Y1 permanece em nível lógico 1 no intervalo de 0 a 15s, é

Uma luminária funciona como o descrito a seguir.

• A lâmpada admite três estados: desligada, luminosidade fraca e luminosidade forte.

• Estando a lâmpada desligada, se o botão for pressionado uma vez, a lâmpada é acesa com luminosidade fraca e, se o botão for pressionado duas vezes em menos de 5 segundos, a lâmpada é acesa com luminosidade forte.

• Estando a lâmpada acesa com luminosidade fraca, se o botão for pressionado novamente após 5 segundos do acendimento, a lâmpada apaga.

• Estando a lâmpada acesa com luminosidade forte, se o botão for pressionado, a lâmpada apaga.

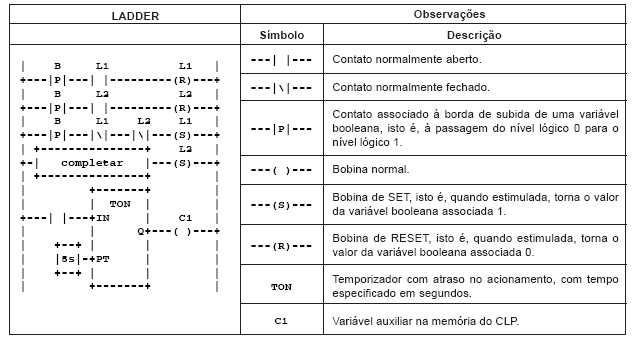

O controle da luminária está implementado num CLP, em que a variável booleana de entrada B está associada ao botão (B = 1 para botão pressionado), e as variáveis booleanas de saída L1 e L2 estão associadas ao acendimento da lâmpada com luminosidades fraca e forte, respectivamente (L1, L2 = 1 acende a lâmpada com a luminosidade correspondente). A figura abaixo apresenta o programa na linguagem LADDER que implementa o comportamento especificado.

.

O trecho em LADDER que completa na caixa indicada na figura de modo que as especificações sejam atendidas é

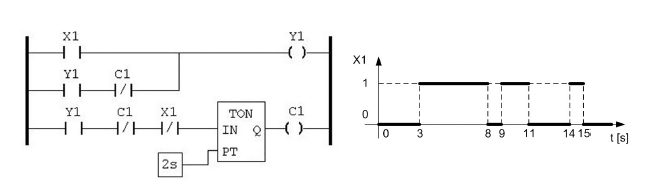

No programa LADDER da figura acima, X1, Y1 e C1 são variáveis booleanas e TON é um temporizador, com atraso no acionamento e com o tempo especificado em segundos. O gráfico apresenta a forma de onda da variável X1. Com base no intervalo do gráfico e considerando o temporizador inicialmente zerado, qual o tempo total, em segundos, em que a variável Y1 assume o valor lógico 1?

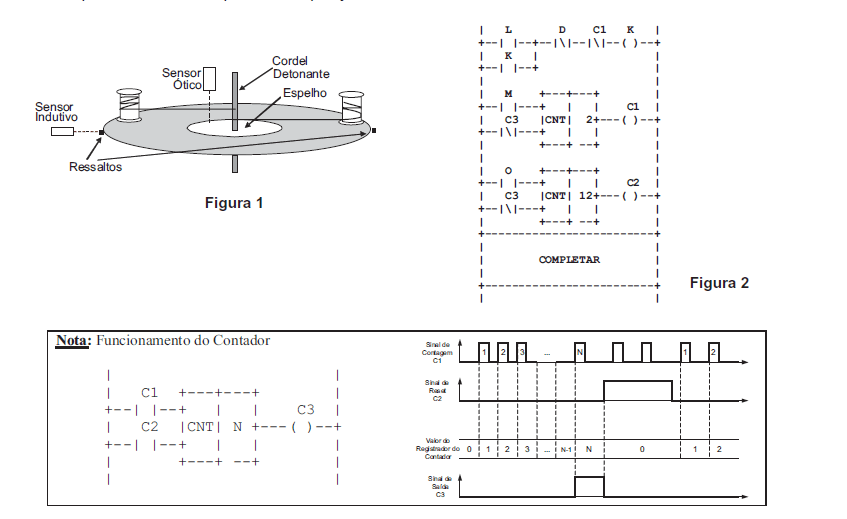

A Figura 1 ilustra um disco onde ficam doze carretéis igualmente espaçados (foram representados na figura apenas dois carretéis). Com a rotação do disco, os carretéis vão sendo desfiados, fazendo uma trança no cordel detonante, que atravessa o furo central do disco. O disco gira impulsionado por um motor trifásico comandado por um contator K. Liga-se o sistema com a botoeira L e desliga-se com a botoeira D. A rotação do disco é monitorada pelo sensor indutivo M e a passagem do fio é detectada pelo sensor óptico O. Em função do balanceamento mecânico do disco, o sensor indutivo detecta a passagem de dois ressaltos durante a rotação. Assim, numa rotação, em condições normais, devem ser observados dois pulsos em M e doze pulsos em O. A linha diametral dos ressaltos não está alinhada com as linhas diametrais dos carretéis e a velocidade de rotação do disco é tal que a janela temporal entre quaisquer dos pulsos de M ou de O é muito maior que o tempo de varredura do CLP. As especificações são que o disco deve ser parado quando se detecta o arrebentamento de um fio e que o sistema deve ser capaz de funcionar independente da posição inicial do disco.

Foi desenvolvido um programa em LADDER para controle do sistema, mostrado parcialmente na Figura 2. A linha que completa corretamente o programa da Figura 2 é
