Os CLPs (Controladores Lógicos Programáveis) possuem várias linguagens de programação realizadas de forma gráfica.


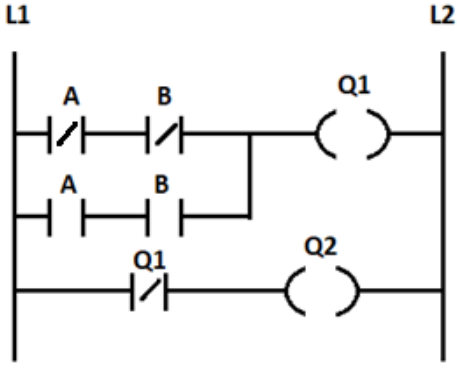

Imagem associada para resolução da questão


Assinale a alternativa que identifica corretamente a linguagem de programação apresentada na figura.


A

Grafcet


B

Blocos Funcionais


C

Sequenciamento Gráfico de Funções


D

Lista de instruções


E

Ladder

A norma IEC 61131 é um conjunto de padrões internacionais que estabelece os requisitos e diretrizes para a programação de controladores lógicos programáveis (CLPs) utilizados em automação industrial. Essa norma define as linguagens de programação, a estrutura do software e os recursos necessários para desenvolver, configurar e manter sistemas de controle baseados em CLPs.


Assinale a alternativa que contém somente linguagens de programação de CLPs definidas pela norma IEC 61131.


A

Ladder e Python


B

FBD e SFC


C

C# e VHDL


D

JavaScript e Lista de instruções

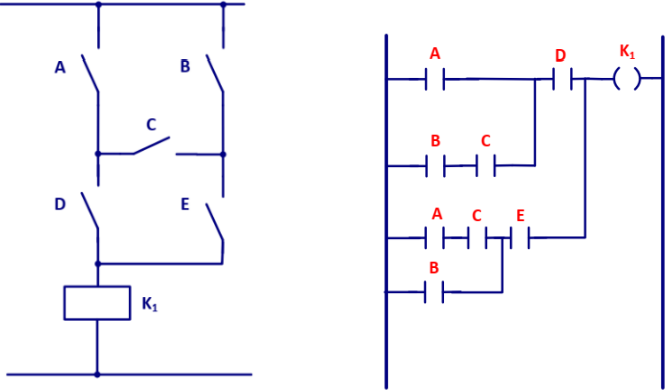

Analise o funcionamento dos equivalentes eletromecânicos em Ladder utilizados em Controladores Lógico Programáveis (CLP).


(1) Imagem associada para resolução da questão


(2) Imagem associada para resolução da questão


Considerando as imagens marque V para as afirmativas verdadeiras e F para as falsas.


( ) Dos diagramas Ladder obtêm-se expressões lógicas equivalentes aos sistemas digitais. No caso específico dos sistemas representados, têm-se diretamente funções AND, OR, NOT e NAND.

( ) Todos os diagramas Ladder representados podem ser simplificados e se tornarem mais simples.

( ) No diagrama em (1) tem-se 3 operações AND e em (2) tem-se 4.

( ) Em um (1) há intertravamento indireto (pelas entradas) entre K1 e K2.

( ) Em (2), se não há acionamento de D, é impossível acionar K1.


A sequência está correta em


A

V, V, F, V, V.


B

F, V, F, V, F.


C

F, F, V, F, F.


D

V, F, V, F, V.

Um CLP (Controlador Lógico Programável) utiliza uma linguagem de programação denominada “Ladder”, ou em português: Escada. Para isso existe uma simbologia representando seus elementos interligados através de um diagrama lógico. O desenho a seguir ilustra um circuito básico muito comum, composto de dois elementos de entrada E-1, E-2, e um elemento de saída S.


Imagem associada para resolução da questão


O diagrama lógico deste circuito executa a função:


A

E (AND).


B

OU (OR).


C

Não-E (NAND).


D

Não-Ou (NOR).


E

Ou exclusivo (EXOR).

Um estagiário implementou a lógica, representada no diagrama ladder e mostrada na Figura, em um Controlador Lógico Programável (CLP).


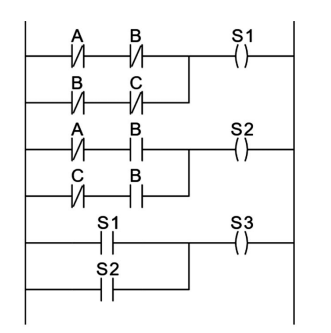

Imagem associada para resolução da questão


O técnico de instrumentação que estava supervisionando o estagiário o alertou que era possível simplificar a implementação.


A lógica sugerida pelo técnico de instrumentação, que equivale à lógica implementada pelo estagiário, é a


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão


E

Imagem associada para resolução da questão

A programação por linguagem Ladder é desenvolvida e associada a funções lógicas digitais, dessa forma, foi associada a lógica digital a uma lógica Ladder para cada uma das alternativas abaixo. Assinale a alternativa que descreve de forma correta a igualdade entre funções lógicas.


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão


E

Imagem associada para resolução da questão

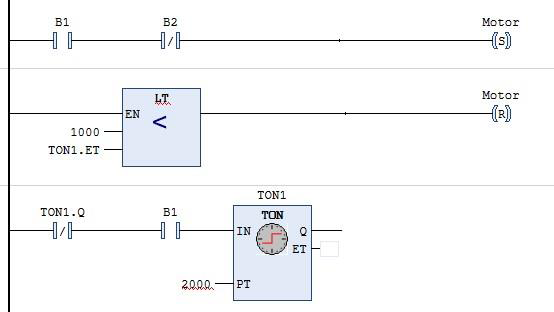

Um Projeto construído para um CLP foi programado em uma linguagem denominada “Ladder”, como apresentado na Figura 6 abaixo. Assinale a alternativa que descreve corretamente o comportamento do sistema.

Imagem associada para resolução da questão


Figura 6


A

O sistema irá funcionar permanentemente até que o Botão B1 seja desligado, não sendo desligado por outro motivo.


B

O Sistema funcionará por 1000 unidades de tempo e depois ficará parado até que o Botão B1 seja ligado e desligado.


C

O sistema contará até 1000 unidades de tempo e depois reiniciará o processo, tendo suas variáveis resetadas e a contagem reiniciada.


D

O sistema funciona permanentemente. Após o B1 ser ligado e o B2 não ser modificado, o motor permanece sempre ligado.


E

O motor irá funcionar por 1000 unidades de tempo e ficará desligado pelo mesmo tempo depois que o B1 for pressionado.

Assinale a alternativa correta em relação ao diagrama de comando:


A

O botão S0 liga o motor no sentido horário.


B

O botão S1 liga o motor em estrela e o botão S2 liga o motor em triângulo.


C

Os terminais 95 e 96 de FT1 formam um contato normalmente aberto.


D

As contatoras K1 e K2 possuem intertravamento.


E

O motor somente será acionado quando os botões K1 e K2 forem pressionados simultaneamente.

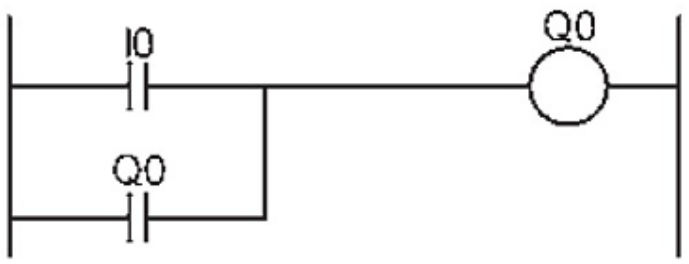

O diagrama ladder, mostrado na figura, é utilizado para programação de controladores programáveis. No diagrama, onde I0 representa uma entrada e Q0 uma saída, qual a tarefa realizada quando I0 for acionada pela primeira vez?


Imagem associada para resolução da questão



A

Contador.


B

Detecção de borda.


C

Intertravamento.


D

Temporização.

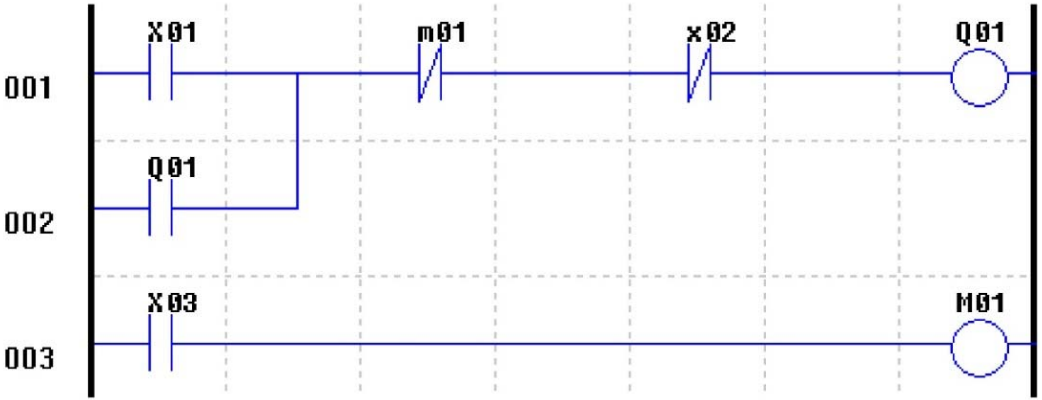

Bobinas virtuais, também conhecidas como marcadores, são um importante recurso disponível em diversos controladores lógicos programáveis. O diagrama Ladder a seguir ilustra a aplicação de uma delas, identificada como M01. Neste diagrama, letras minúsculas e maiúsculas são utilizadas para diferenciar contatos normalmente abertos de contatos normalmente fechados.


Imagem associada para resolução da questão


Sabendo que x02 representa uma chave que ativa o desligamento de emergência da carga conectada na saída Q01 e interpretando o programa ilustrado acima, pode-se afirmar que a bobina virtual é utilizada nesse caso para:


A

controlar a partida e o desligamento de um motor, utilizando-se um botão de pulso NA e um botão de pulso NF.


B

criar um selo por software e manter o motor energizado mesmo após o botão de pulso X01 ser liberado.


C

possibilitar o uso de um botão de pulso NA para operar o desligamento do motor.


D

energizar a bobina do contator externo conectado ao pino M01.


E

desativar o selo que mantém o motor energizado após x02 ser pressionado.

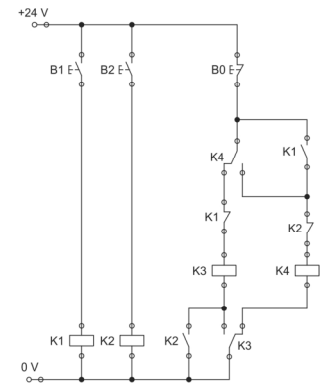

Analise o circuito a seguir, que representa um sistema de partida com reversão.

Imagem associada para resolução da questão

Considere:

B0 = botão de impulso contato fechado

B1 e B2 = botão de impulso contato aberto

K1 e K2 = contatores auxiliares

K3 e K4 = contatores de potência

Corresponde ao funcionamento correto do circuito de comando representado:


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão


E

Imagem associada para resolução da questão

Sobre uma tendência (trend) em um sistema supervisório, assinale a alternativa que melhor o descreva.


A

Uma previsão futura do desempenho do sistema.


B

Um gráfico que exibe a evolução de uma variável do processo ao longo do tempo.


C

Um dispositivo utilizado para medir a qualidade dos produtos finais.


D

Uma técnica de análise estatística para identificar padrões no processo.


E

Uma função que permite aos operadores registrar suas atividades no sistema.

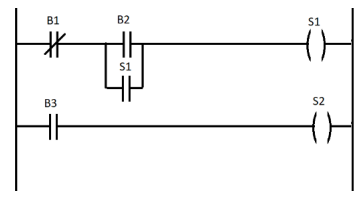

A linguagem denominada Ladder funciona muito similar a diagramas elétricos e sua simbologia, representando seus elementos interligados através de um diagrama lógico.


Imagem associada para resolução da questão


Considerando Ladder, temos três botões B1, B2 e B3 fisicamente normalmente abertos. Assinale a alternativa que descreve de forma correta o comportamento do sistema.


A

O sistema irá ligar a saída S1 quando o botão B2 estiver pressionado, no momento em que ele for desligado, a saída S1 desligará.


B

O sistema irá ligar a saída S2 quando o botão B3 for pressionado e manterá a saída S2 ligada mesmo depois do botão B3 ser desligado.


C

Toda vez que a saída S1 for ligada, a saída S2 também irá ligar.


D

Quando os botões B1 e B2 forem pressionados, a saída S1 será ligada.


E

Quando o botão B2 for pressionado, a saída S1 irá ligar, permanecendo ligada até que o botão B1 seja pressionado.

A linguagem de programação SFC (Sequential Function Chart) é amplamente utilizada em Controladores Lógicos Programáveis (CLPs) para controle e automação de processos.


Assinale a alternativa que descreve corretamente uma característica da linguagem SFC.


A

Utiliza a sintaxe baseada em texto para programação.


B

É voltada para o desenvolvimento de algoritmos matemáticos.


C

Apresenta uma abordagem visual e gráfica para representar sequências de eventos.


D

É exclusiva para a programação de sistemas analógicos.

Um controlador lógico programável (CLP), possui, dentre suas possíveis linguagens de programação, linguagem Ladder.

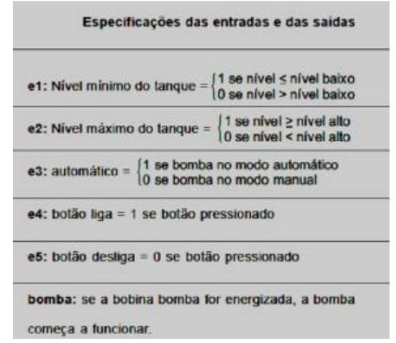

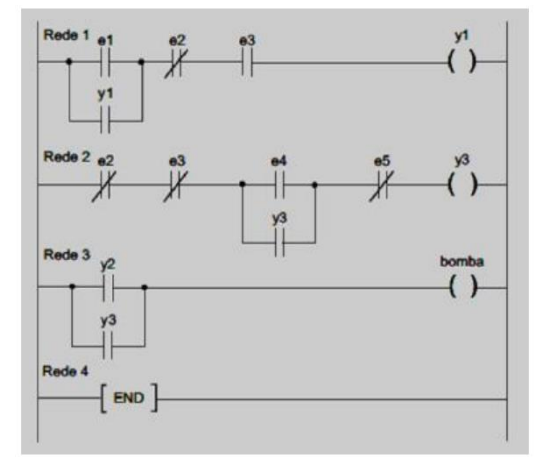

Observe a seguir um programa desenvolvido em linguagem Ladder utilizado para comandar o abastecimento de água em um reservatório através de uma bomba.


Tomando como base o programa apresentado e as especificações de suas entradas, indique a afirmação incorreta.


Imagem associada para resolução da questão


Imagem associada para resolução da questão


A

Uma alternativa para acionar a bomba após decorrido um determinado tempo do acionamento de suas entradas, poderia ser usar um temporizador TON.


B

O contato y2 permite o acionamento da bomba sem depender de qualquer outra entrada do programa.


C

Considerando o sistema operando em modo automático, um breve acionamento de e1 mantém y1 acionado, desde que o nível do tanque esteja menor que seu nível alto.


D

A bomba entrará em operação quando o contato y2 ou y3 estiver fechado.


E

Caso os botões e4 e e5 sejam pressionados simultaneamente, é impossível de se acionar a bomba.

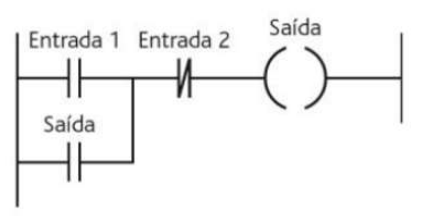

A imagem a seguir mostra um recorte de uma programação em "Ladder" utilizada em um CLP genérico. Com base neste, analise as afirmações a seguir:


Imagem associada para resolução da questão


I.Este trecho da lógica ocupará 3 conexões físicas do CLP.

II.A "Saída" em paralelo com a "Entrada 1", que na prática forma uma função lógica "OR", tem a finalidade de "selo". Na grande maioria dos CLPs de mercado, essa lógica pode ser substituída por uma função atrelada à Saída chamada de Latch(L).

III.Na lógica apresentada, o CLP usará obrigatoriamente duas entradas analógicas e uma saída digital temporizada.


É correto o que se afirma em:


A

I e II, apenas.


B

III, apenas.


C

I, II e III.


D

I, apenas.


E

II, apenas.

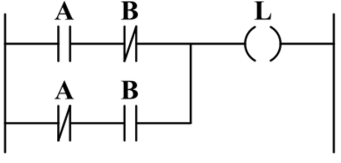

Afigura 7 mostra um diagrama ladder, no qual duas entradas, A e B, acionam uma bobina L.


Figura 7

Imagem associada para resolução da questão


O diagrama representa a função lógica:


A

NÃO E (NAND)


B

NÃO OU (NOR)


C

OU EXCLUSIVO (XOR)


D

NÃO OU EXCLUSIVO (XNOR)

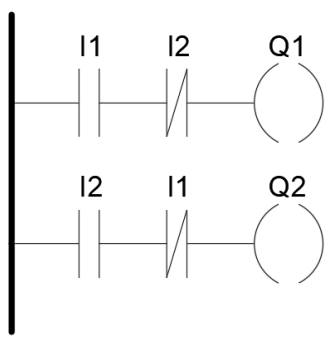

Considere o diagrama Ladder a seguir:


Imagem associada para resolução da questão


Sabendo que I1 e I2 correspondem, respectivamente, aos contatos de duas botoeiras, B1 e B2, do tipo NA, é correto afirmar que, quando B1 e B2 são mantidas pressionadas simultaneamente,


A

nenhuma saída será energizada.


B

as duas saídas serão energizadas.


C

apenas a saída Q1 será energizada.


D

apenas a saída Q2 será energizada.


E

as saídas Q1 e Q2 alternam entre energizadas e desenergizadas na frequência de atualização do CLP.
