Questões de Concurso sobre Programação Ladder

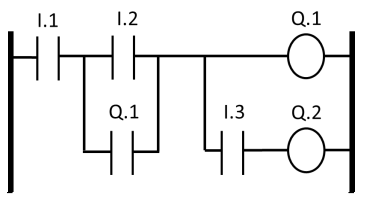

Observe o diagrama em Ladder da seguinte figura, em que I.1, I.2 e I.3 são botões e Q.1 e Q.2 são lâmpadas.

Considerando o diagrama em Ladder apresentado, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) Sempre que a lâmpada Q.2 está acesa, a lâmpada Q.1 também está acesa.

( ) Há uma maneira de manter as lâmpadas acesas com o botão I.2 desacionado.

( ) Para manter a lâmpada Q.2 acesa, é necessário manter o botão I.3 acionado.

( ) Quando o botão I.1 está desligado, todas as lâmpadas estão acesas.

A programação de CLPs pode ser feita pela linguagem ladder, na qual os contatos e as bobinas representam entradas e saídas do sistema de controle. Sobre os controladores lógicos programáveis, é correto afirmar que

Considerando um circuito Ladder com um temporizador do tipo TON da Imagem 06 abaixo, assinale a alternativa correta.

Imagem 06

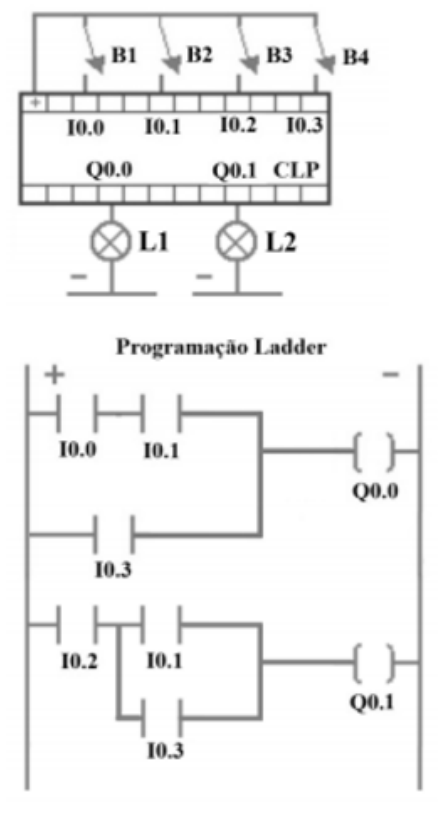

Um CLP possui quatro entradas e duas saídas digitais. As estradas são sensibilizadas por quatro botoeiras independentes B1, B2, B3 e B4 e suas saídas acionam dois leds, L1 e L2, conforme figura abaixo. A programação Ladder do CLP para acionamento dos leds através da lógica de entrada também é apresentada na figura. Com base nessas informações, quais botoeiras devem ser acionadas simultaneamente para que os dois Leds sejam acesos?

.

Analise as afirmativas sobre o diagrama de Ladder apresentado acima.

I) O diagrama apresenta uma interconexão em cascata de dois contadores.

II) O contador C5:1 tem um valor predefinido de 50 e o contador C5:2 tem um valor predefinido de 50.

III) O diagrama apresenta uma interconexão em paralelo de dois contadores.

IV) O contador C5:1 tem um valor predefinido de 500 e o contador C5:2 tem um valor predefinido de 500.

V) O diagrama apresenta uma interconexão em cascata de dois temporizadores.

Estão corretas,

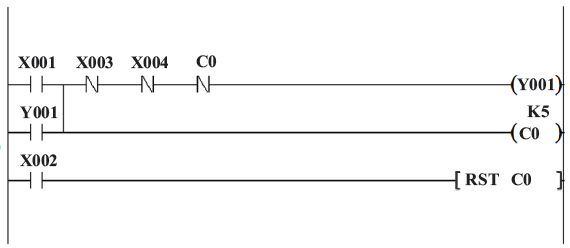

Os diagramas em LADDER são comumente utilizados em acionamentos. A figura a seguir representa um diagrama em que a saída Y001 tem uma limitação no número de manobras.

Analisando o diagrama, o número de manobras que impedirá nova energização da saída será:

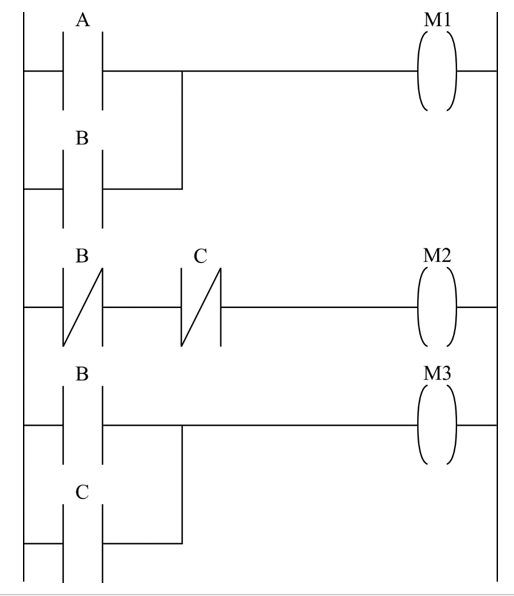

A figura 5 apresenta um diagrama ladder de referência.

Figura 5 - Diagrama ladder

Dado o diagrama da figura 5, considerando A, B e C como entradas digitais, é correto afirmar que:

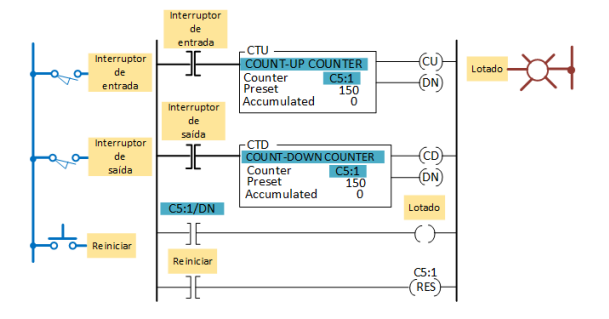

A Figura abaixo, ilustra um programa representado em um diagrama Ladder. O programa representa um contador de carros que entram e saem de um estacionamento.

A seguir, algumas afirmações sobre o diagrama apresentado:

I) O diagrama Ladder contém a configuração ascendente/descendente de contador.

II) Conforme um carro sai, o interruptor de saída aciona a instrução de saída do contador descendente e diminui a contagem acumulada em 1.

III) Conforme um carro entra, o interruptor de entrada aciona a instrução de saída do contador descendente e incrementa a contagem acumulada em 1.

IV) Conforme um carro sai, o interruptor de saída aciona a instrução de saída do contador ascendente e aumenta a contagem acumulada em 1.

V) Conforme um carro entra, o interruptor de entrada aciona a instrução de saída do contador ascendente e incrementa a contagem acumulada em 1.

Estão corretas,

Analise as afirmações sobre o diagrama de Ladder apresentado.

I) O botão PB1 inicia a contagem do contador C5:2 de forma direta.

II) O contador C5: 2 tem um valor predefinido de 500.

III) Sempre que o contador C5: 1 atinge 50, seu bit executado redefine o contador C5:1 e incrementa o contador C5:2 em 500.

IV) O botão PB1 inicia a contagem do contador C5:1 de forma direta.

V) Sempre que o contador C5: 1 atinge 500, seu bit executado redefine o contador C5:1 e incrementa o contador C5:2 em 1.

Estão corretas,

Os CLPs – Controladores Lógicos Programáveis – são equipamentos eletrônicos utilizados em sistemas de automação que, a partir de sensores, permitem que um micro-controlador, através de um programa, comande dispositivos e atuadores monitorando e controlando o processo de produção de uma indústria, por exemplo. Para isso, um programa deve ser codificado na linguagem Ladder. Observe a simbologia de três esquemas (A, B e C) utilizados nesta linguagem:

Correspondem corretamente às funções A, B e C da lógica binária:

A norma IEC61131, em sua parte 3 (ou IEC61131-3) define e padroniza as linguagens de programação utilizadas em controladores industriais (CLPs). Considerando as aplicações e indicações para cada uma das linguagens definidas na norma, é CORRETO afirmar que:

Por questões de segurança, uma prensa só pode s~r ligada se o operário pressionar simultaneamente dois botões, A e 8₁ separados de 50 cm um do outro (obrigatoriamente terá de utilizar ambas as mãos, evitando que uma delas possa ser prensada acidentalmente). Sendo assim, o diagrama Ladder simplificado que melhor representa essa situação é:

Os controladores lógicos programáveis, podem ser programados por quatro métodos. Ladder, Blocos de Função, listagem de instruções e código estruturado.

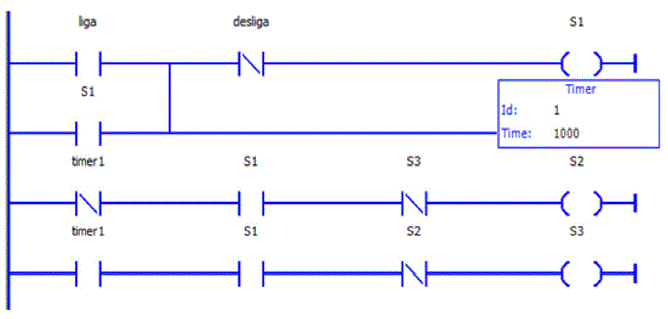

Verifique qual a função que o CLP programado com o diagrama ladder apresentado irá executar, quando a entrada liga for acionada.

Considere apenas as etapas descritas abaixo (linguagem Ladder):

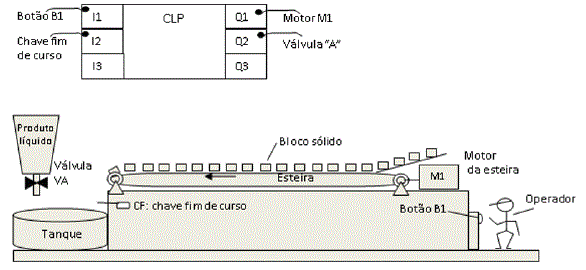

O operador pressiona o botão B1 e o motor da esteira é energizado e começa a transportar os blocos sólidos em fila indiana conforme desenho. No final da esteira o bloco sólido cai por gravidade no tanque, durante a queda o bloco é detectado pela chave fim de curso. Quando passar (cair) o quinto bloco no tanque, a esteira é parada e a válvula “VA” é aberta por dez (10) segundos, após esse tempo à válvula “VA” é fechada. Para repetir o processo o operador precisa acionar o botão B1 novamente.

O Botão B1 é do tipo push-button (não retentivo) conectado em I1 do CLP.

A chave fim de curso Normalmente Aberta é conectada em I2 do CLP.

O motor M1 da esteira é conectado em Q1

Válvula “A” Normalmente fechada (quando energizada abre) conectada em Q2 do CLP.

Escolha o programa em linguagem ladder que realiza a tarefa descrita.

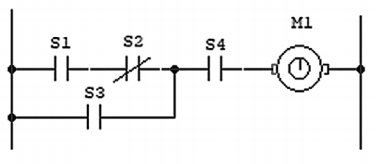

A figura, a seguir, mostra o controle de um motor M1 usando Diagrama Ladder:

A função lógica correspondente ao diagrama Ladder é dada por:

O diagrama Ladder foi inicialmente desenvolvido para projetar e documentar circuitos elétricos utilizando relés. Atualmente, o Ladder é uma das linguagens gráficas mais difundidas na Indústria, principalmente, na programação de Controladores Lógicos Programáveis (CLPs): as funções lógicas de controle de processos são representadas por meio de contatos e bobinas, de modo análogo a um esquema elétrico com os contatos e bobinas para botões, chaves, válvulas e solenoides. A figura, a seguir, apresenta um exemplo de diagrama Ladder, onde: B representa um ponto de entrada digital do CLP, o qual está ligado ao botão pulsador (botoeira tipo push button); S1 é um ponto de saída digital do CLP, o qual está ligado a uma lâmpada L; e S2 é uma memória digital auxiliar (“bobina interna”).

Analise o diagrama dado e assinale a alternativa CORRETA:

Leia o texto a seguir.

"É uma linguagem gráfica baseada na lógica de relés e cantates elétricos para a realização de circuitos de comandos de acionamentos. Por ser a primeira linguagem utilizada pelos fabricantes, é a mais difundida e encontrada em quase todos os CLP da atual geração._"

O texto acima refere-se a qual linguagem de programação?

O uso de Controladores Lógicos Programáveis é de grande importância para acionamentos de equipamentos no âmbito mundial. Além da importância econômica em virtude das facilidades e funcionalidades, destaca-se, também, a questão da segurança para fazer certos acionamentos. Um dos sistemas de segurança utilizados é o intertravamento. Com essa técnica alguns equipamentos têm seus ligamentos impossibilitados devido à utilização de outros equipamentos.

Com base no sistema de acionamento em linguagem Ladder, mostrado a seguir, podemos afirmar que:

Os controladores lógicos programáveis, podem ser programados por quatro métodos. Ladder, Blocos de Função, listagem de instruções e código estruturado.

Verifique qual a função que o CLP programado com o diagrama ladder apresentado irá executar, quando a entrada liga for acionada.

Um controlador lógico programável possui uma arquitetura de hardware modular e é programável em algumas linguagens padronizadas. Alguns dos módulos e linguagens de programação típicas são:
