Q3384660

Engenharia Elétrica e Engenharia Eletrônica Coordenação da proteção e Cálculos de curto-circuito

Ano: 2024

Banca: Instituto de Desenvolvimento Educacional, Cultural e Assistencial Nacional - IDECAN

Prova: IDECAN - CAERN - Engenheiro Eletricista - 2024

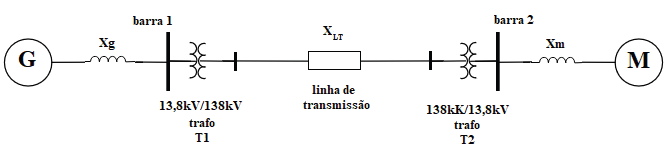

Considere o seguinte Sistema Elétrico de Potência – SEP trifásico equilibrado formado por duas barras, uma linha de transmissão um gerador e um motor síncrono:


Gerador	Trafo 1	Trafo 2	Motor
X_g = 0,4 pu	X_T1 = 0,1 pu	X_T2 = 0,1 pu	X_m = 0,12
em 100 MVA e 13,8 kV	em 50 MVA e 13,8 kV	em 50 MVA e 138kV	em 20 MVA e 13,8 kV

Tomando como base o SEP simplificado descrito anteriormente, para o valor da tensão pré-falta é de Vg=1/0° pu e desconsiderando a corrente de carga calcule a ordem de grandeza da corrente de curto-circuito trifásico no ponto de falta F3 pode ser aproximada por:

I_{cc3 $Φ$}= -j 3,9 p.u.

I_{cc3 $Φ$}=-j9,2 p.u.

I_{cc3 $Φ$}=-j6,8 p.u.

I_{cc3 $Φ$}=-j5,3 p.u.
