Ano: 2024
Banca: Centro de Educação Tecnológica do Estado do Ceará - CENTEC
Prova: CENTEC - SEDUC CE - Técnico - Área Eletromecânica - 2024

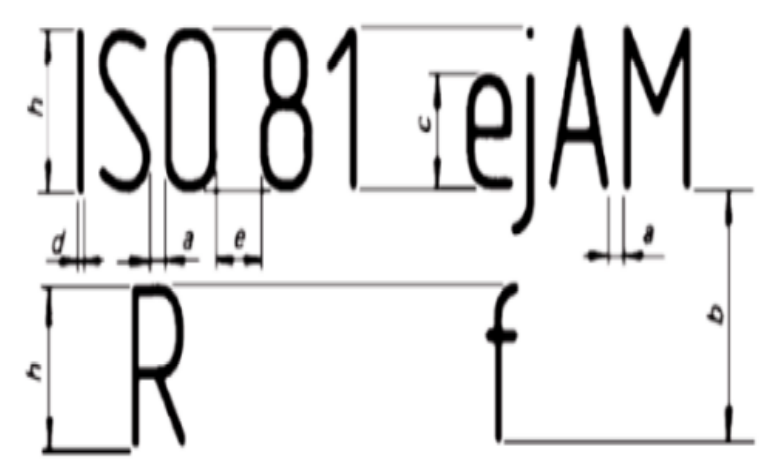

A caligrafia técnica, normatizada pela ABNT (NBR 8402), utilizada para descrever um desenho legível e fácil desenhável, padronizou algumas proporções e dimensões de símbolos gráficos, como mostra a imagem abaixo.



Assinale a alternativa que representa na imagem as letras (b e h).

A

b = distância mínima entre linha de base / h = altura das letras maiúsculas.

B

b = distância máxima entre linha de base / h = altura das letras maiúsculas.

C

b = distância mínima entre linha de base / h = espaçamento dos caracteres.

D

b = espaçamento dos caracteres / h = recuo do texto.

E

b = distância mínima entre linha de base / h = recuo do texto.
