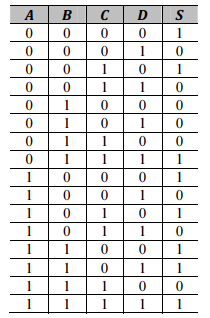

Considerando que na tabela verdade precedente é definida a lógica de saída (S) em função das entradas A, B, C e D, no contexto de um circuito digital combinacional, julgue os itens a seguir. A expressão booleana mínima, na forma soma de produtos, da saída S, em função das entradas A, B, C e D, é dada por S =BˉDˉ + BDC + ABCˉ.

A expressão booleana mínima, na forma soma de produtos, da...

Q3911071

Engenharia Elétrica e Engenharia Eletrônica Álgebra Booleana

Ano: 2025

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - FUB - Engenheiro - Área: Elétrica - 2025

A expressão booleana mínima, na forma soma de produtos, da saída S, em função das entradas A, B, C e D, é dada por S = $\overset{ˉ}{B}$ $\overset{ˉ}{D}$ + BDC + AB $\overset{ˉ}{C}$ .

Certo

Errado
