Q412188

Engenharia Elétrica e Engenharia Eletrônica Eletrônica de Potência

Ano: 2010

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - ABIN - Agente Técnico de Inteligência - Área Eletrônica - 2010

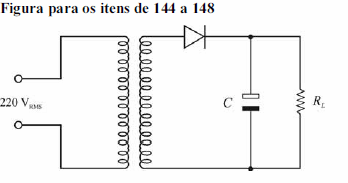

Imagem associada para resolução da questão

A figura acima mostra o diagrama esquemático de um circuito projetado para alimentar uma carga resistiva (RL) de 12 Imagem associada para resolução da questão , com uma tensão com valor médio de 12 V e com oscilação (ripple) de 100 mV. Com relação a esse circuito, julgue os itens subsequentes.

Caso, devido a uma solda fria, um dos terminais do capacitor não apresente contato elétrico efetivo com o restante do circuito, então a tensão aplicada à carga R_L será uma tensão senoidal retificada em onda completa, com tensão máxima menor que 12 V.

Certo

Errado
