Questão Q4210840 - Engenharia Elétrica e Engenharia Eletrônica

Question

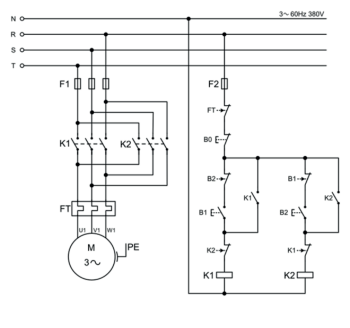

Observe o diagrama da figura a seguir. Com base no diagrama, responda às questões de 28 a 31.  Observe o diagrama da figura a seguir. Com base no diagrama, responda às questões de 28 a 31. Assinale a alternativa verdadeira.

Gran Questões · Accepted Answer

O diagrama representa o esquema de ligação de força e comando para partida direta com reversão.

Gran Questões · Answer

O diagrama representa o esquema de ligação de força e comando para uma partida estrela-triângulo.

Gran Questões · Answer

O diagrama representa o esquema de ligação de força e comando para uma partida com chave compensadora.

Gran Questões · Answer

O diagrama representa o esquema de ligação de força e comando para uma partida com temporização através da contatora K2.
