Se o diodo inferior direito da ponte retificadora...
1
Q4338905
Engenharia Elétrica e Engenharia Eletrônica
Amplificadores, diodos, transistores, tiristores e dispositivos correlatos
Teclas de Atalhos
Compartilhar

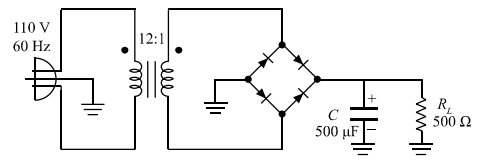

A partir da ilustração precedente, que representa o circuito elétrico de uma fonte de alimentação cuja entrada é de 110 VRMS, julgue os itens a seguir.
Se o diodo inferior direito da ponte retificadora apresentar defeito e o circuito passar a se comportar como circuito aberto, a ponte continuará funcionando como retificador de onda completa e, por isso, a tensão de pico na carga não se alterará enquanto a tensão de ripple diminuir.
