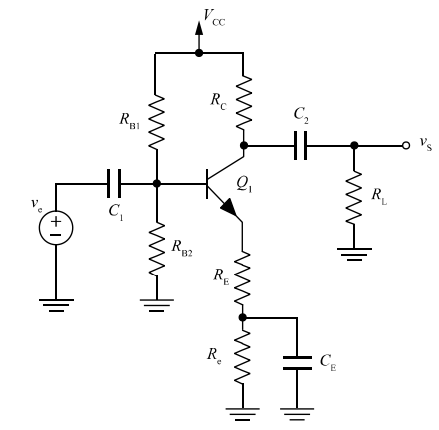

No circuito ilustrado anteriormente, VCC = 15 V, β = 200, RC = 5 kΩ, RE = 500 Ω, Re = 3,8 kΩ, RB1 = 10 kΩ e RB2 = 5 kΩ. Para análise em CA na faixa de operação, consideram-se os capacitores em curto-circuito; para análise do ponto de operação em CC, consideram-se os capacitores em circuito aberto.
A partir das informações e da ilustração apresentadas, considerando que a tensão entre a base e o emissor seja VBE = 0,7 V, julgue os itens a seguir.
O transistor utilizado é do tipo NPN e, para o seu correto funcionamento no modo ativo direto, é necessário que a junção entre coletor e base esteja polarizada reversamente e que a junção entre base e emissor esteja polarizada diretamente.
