Se B0 = 1, B1 = 1, B2 = 0, B3 = 0, e VREF = 5V, a tensão na...

1
Q613411
Engenharia Elétrica e Engenharia Eletrônica Circuitos
Teclas de Atalhos
Compartilhar
Ano: 2004
Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE
Prova: CESPE/CEBRASPE - ABIN - Tecnologista Classe Pleno I - Área Engenharia Elétrica - 2004

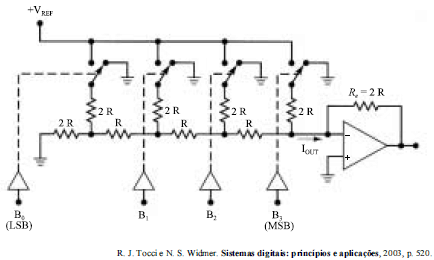

Imagem associada para resolução da questão

Com relação ao circuito acima, julgue os itens subseqüentes, considerando que todos os componentes do circuito são ideais.

Se B0 = 1, B1 = 1, B2 = 0, B3 = 0, e VREF = 5V, a tensão na saída do amplificador operacional presente no circuito será igual a 0,5 V.
C
Certo
E
Errado
