Q630304

Engenharia Elétrica e Engenharia Eletrônica Circuitos com Amplificadores e com conversores de dados

Ano: 2004

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - MCT - Técnico 1 - Área Técnico em Eletrotécnica - 2004

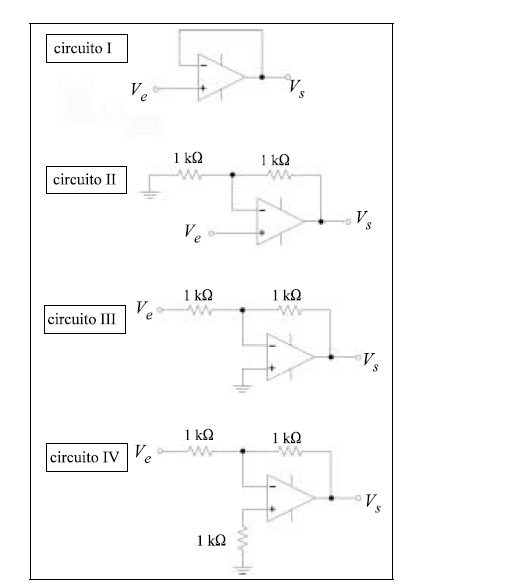

Imagem associada para resolução da questão

Para cada circuito de I a IV mostrado acima, V_erepresenta a tensão de entrada e V_s, a tensão de saída. Supondo que os amplificadores operacionais comportam-se de forma ideal, é correto afirmar que, para o

circuito IV, V_s = -V_e/2.

Certo

Errado
