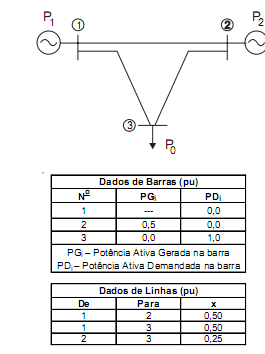

Observe a rede abaixo e os dados de Barras e de Linhas.

(Os dados estão em pu na base do sistema)

Considerando a barra 1 como referência angular do sistema

,os fluxos de potência ativa na rede são:

A

P12 = 0,00 pu; P13 = 0,50 pu; P23 = 0,50 pu

B

P12 = 0,20 pu; P13 = 0,30 pu; P23 = 0,70 pu.

C

P12 = 0,10 pu; P13 = 1,40 pu; P23 = −0,40 pu.

D

P12 = 0,10 pu; P13 = 0,40 pu; P23 = 0,60 pu.

E

P12 = −0,10 pu; P13 = 0,60 pu; P23 = 0,40 pu.
