Q732906

Engenharia Elétrica e Engenharia Eletrônica Eletrônica de Potência

Ano: 2014

Banca: Consultoria e Planejamento em Administração Pública LTDA - Consulplan

Prova: Instituto Consulplan - CBTU - Analista Técnico - Área Engenheiro Eletrônico - 2014

Transistores são dispositivos eletrônicos utilizados em diversas aplicações na eletrônica. Na imagem apresentada a seguir, existem três circuitos que executam funções lógicas da eletrônica combinacional (digital).

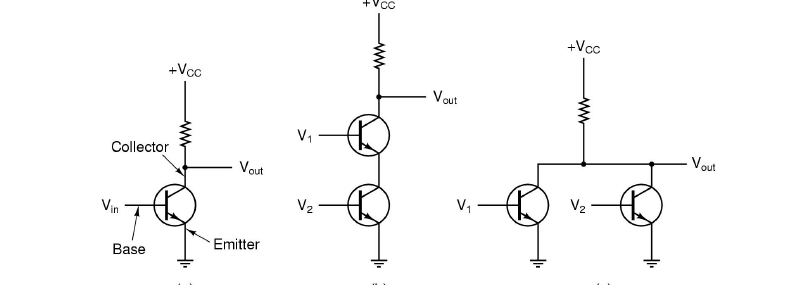

Imagem associada para resolução da questão

De acordo com os circuitos apresentados na figura, é correto afirmar que as funções lógicas expressas são

NOT, AND e OR.

NOT, AND e EXOR.

NOT, NAND e NOR.

NOT, NAND e EXNOR.
