Em relação a esse circuito, o engenheiro teve uma dúvida:...

Ano: 2014
Banca: FBR
Prova: FBR - NUCLEP - Engenheiro - Área Manutenção Eletrônica - 2014

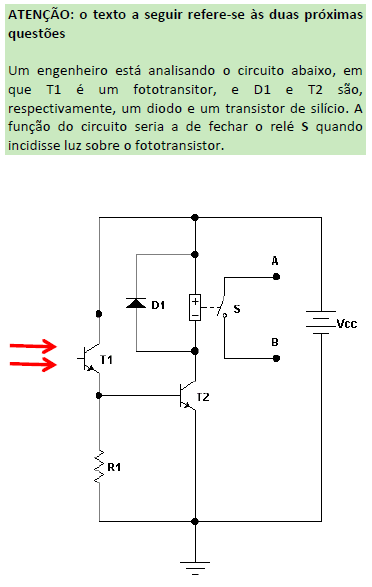

Imagem associada para resolução da questão
Em relação a esse circuito, o engenheiro teve uma dúvida: para que serve o diodo D1?

Após uma análise mais apurada, ele concluiu que o diodo D1:
A
não tem nenhuma função porque está polarizado inversamente.
B
tem a função de proteger o transistor T2 contra sobre tensões quando da abertura do relé S.
C
tem a função de proteger a bobina do relé contra sobre correntes quando do fechamento do relé S.
D
tem a função de proteger a fonte Vcc quando do fechamento do relé S.
E
tem a função de proteger os componente do circuito se ele for alimentado com a tensão Vcc invertida.
