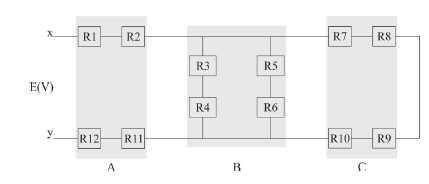

A figura apresentada mostra um circuito formado por doze resistores (de R1 a R12), agrupados em três blocos (A, B e C), e uma fonte de alimentação E(V). A respeito desse circuito, julgue os itens a seguir.
Se cada resistor tiver resistência de valor nominal igual a 1 Ω
e se a diferença de potencial entre os terminais do resistor R9
for de 1 V, o valor de E será de 20 V.
