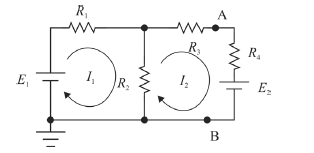

Considere que todos os componentes do circuito precedente sejam ideais e que E1 = 10 V, E2 = 2 V, R1 = R2 = 4 kΩ, R3 = R4 = 2 kΩ. Com relação a esse circuito, julgue os itens seguintes.
O modelo de Norton equivalente ao circuito que se encontra à esquerda dos pontos A e B, ou seja, o circuito obtido pela retirada do resistor R4 e da fonte E2, é formado por uma fonte de corrente equivalente de Norton com corrente de 1,2 mA em paralelo com uma resistência equivalente de Norton de 4 kΩ.
