Q983527

Engenharia Elétrica e Engenharia Eletrônica Eletrônica de Potência

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - EBSERH - Engenheiro Clínico - 2018

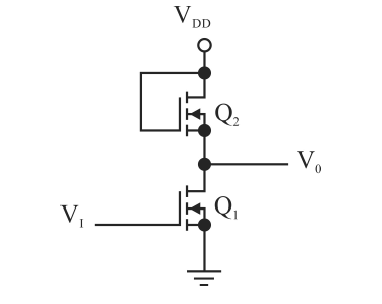

Imagem associada para resolução da questão

Tendo como base o circuito apresentado na figura precedente e os conceitos envolvidos com os transistores de efeito de campo (FET), julgue os itens subsecutivos.

O circuito apresentado é uma porta lógica da família TTL.

C

Certo

E

Errado
