Questões de Concurso sobre Antenas e propagação

Na propagação das ondas transmitidas por uma antena, como se comportam os campos elétrico (E) e magnético (H) no espaço livre?

Assinale a alternativa que apresenta apenas características relacionadas com o estudo de antenas.

Uma das formas de mitigar o ruído em antenas é reduzir os seus lóbulos laterais; em antenas do tipo corneta utilizando refletores parabólicos, é possível reduzir o efeito dos lóbulos laterais instalando uma malha de blindagem no limite do refletor.

Um engenheiro tentou resolver um problema de conexão em um ambiente com elevado grau de ruído eletromagnético, aplicando pelo menos quatro técnicas e conexão via cabos e até sinal de rádio. Porém, chegou à conclusão de que a única maneira eficiente de transmitir o dado nesse ambiente seria usando um meio onde o dado é transportado por ondas eletromagnéticas na faixa de 800 nm a 1600 nm. A partir dessas informações, podemos afirmar que o meio de transmissão é o(a):

O entendimento do espectro eletromagnético é estudado e muitas das facilidades que temos atualmente em relação a equipamentos e sistemas, se deve a esses estudos. O espectro das ondas eletromagnéticas é grande e, em uma escala de valores, chamamos de micro-ondas o espectro entre:

Além das medidas de tensão, corrente elétrica, resistência e capacitância, um multímetro permite medir o nível de sinal de radiofrequência nos terminais de uma antena externa de recepção de rádio FM.

As figuras em (a) e em (b) ilustram dois tipos de antenas:

(a)

(b)

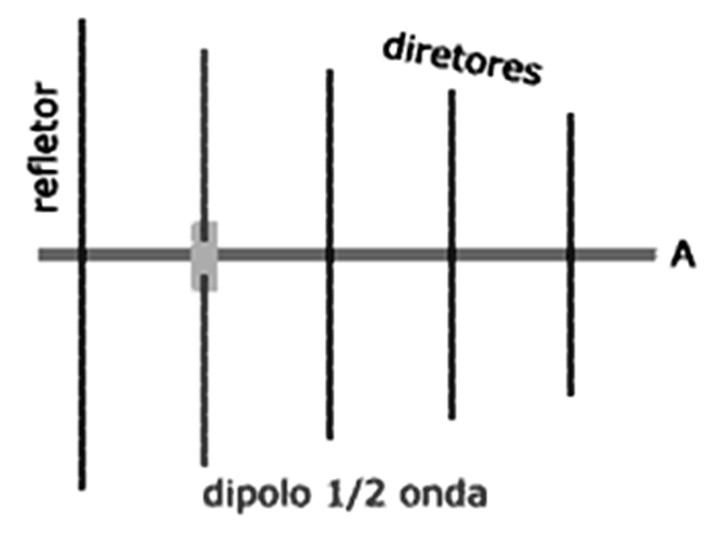

$\bullet$ Em (a) é uma antena formada por um dipolo de meia onda como elemento excitador, um refletor e um ou mais diretores. Pode ser implementada nas faixas de VHF e UHF, opera segundo a orientação mecânica dos seus elementos em polarização horizontal ou linear vertical, mediante a incorporação de uma segunda antena mecanicamente a 90º e alimentada em quadratura de fase com a primeira. Embora possa ser usada para transmissão, não é adequada para altas potências devido ao efeito corona entre os elementos.

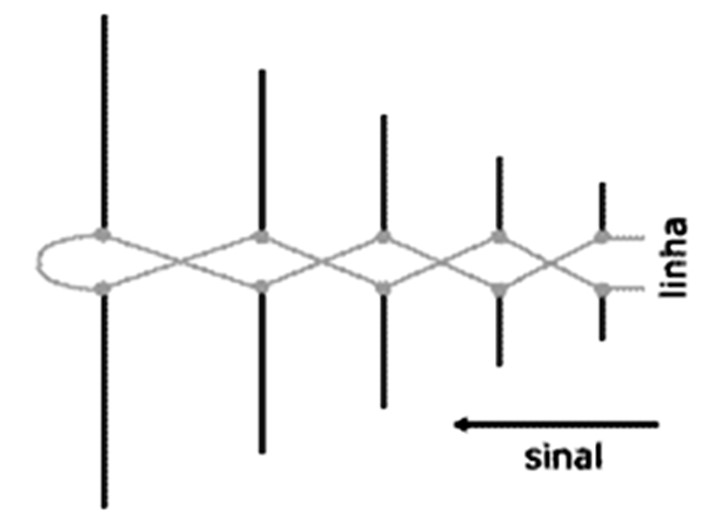

$\bullet$ Em (b) é uma antena com 5 elementos, com dipolos de comprimentos diferentes e espaçamentos diferentes, interligados de forma alternada e com um loop no final, que confere uma vantagem importante: a ampla faixa de frequências em que pode operar. Na prática, essas antenas podem ser construídas para operar em faixas de frequências da ordem de 2:1 ou mesmo superiores. Ganhos da ordem de 6,5 a 10,5 dBi são comuns. Devido à elevada largura de banda, esse tipo é amplamente empregado na recepção de sinais de televisão aberta, evitando o uso de múltiplas antenas.

As antenas em (a) e (b) são conhecidas, respectivamente, por

O decibel é utilizado para indicar uma medida da potência de um sinal em relação a outra medida de potência de referência. Assim, dadas duas potências, P₁ e P₂, o valor de P₂ pode ser medido (em decibéis) em relação a P₁ aplicando-se a fórmula P_2(dB) = 10log₁₀(P₂/P₁). Por exemplo, se P₂ é a metade de P₁, então P₂(db) = – 3 db (tendo P1 como referência), pois log₁₀(0,5) ≈ – 0,3. Em um determinado enlace de rádio, a antena de transmissão impõe ao sinal, no momento da transmissão, um ganho de 44 dB. Durante a propagação do sinal, esse ganho sofre uma atenuação de 99 dB. A antena receptora, por sua vez, proporciona um novo ganho de 48 dB sobre o sinal recebido.

Sabendo-se que a potência de entrada da antena de transmissão (antes do ganho imposto por ela) é de 700 W, a potência do sinal recebido após todo o caminho percorrido, incluindo o ganho da antena de recepção, em W, é de

Examine as afirmativas abaixo, sobre características de antenas.

Em uma instalação de antena coletiva de TV, o amplificador de baixo ruído (booster) deve ser localizado preferencialmente o mais próximo possível dos equipamentos de TV dos usuários.

O ganho de uma antena representa a magnitude da razão entre a potência radiada em um dado sentido e a potência radiada no sentido oposto.

O uso de antenas diretivas é um dos artifícios utilizados na prática para se reduzir o problema de imagem fantasma que pode aparecer na recepção de TV analógica.

Quanto maior for o diâmetro da antena parabólica utilizada, maior será o seu ganho.

Considerando-se que o sinal de um sistema seja recebido com potência 1 mW a uma distância de 100 m da antena transmissora e que a propagação seja realizada no espaço livre, é correto afirmar que a potência recebida a 1 km da antena transmissora será igual a −100 dBm.

Um dispositivo fundamental para a recepção de sinais transmitidos via satélite é o amplificador de baixo ruído, que deve ser instalado junto à antena.

Se, a partir de uma antena omnidirecional, for radiado um sinal com potência de 20 W, e se a sensibilidade mínima do receptor for de -110 dBm, então a perda máxima de percurso será igual a 153 dB.

Uma forma de reduzir a interferência em um enlace de microondas é utilizar uma antena de transmissão e uma antena de recepção que tenham polarizações diferentes.
