Questões de Concurso sobre Circuitos equivalentes e circuitos magnéticos

Qual a densidade de fluxo de um núcleo, em Tesla, contendo 10.000 linhas e uma área da secção reta de 10 cm²?

No lado da baixa tensão, a corrente de um transformador cuja eficiência é de 90%, quando ele fornece 396 W em uma linha de 220 V, é

A bobina do circuito primário de um transformador tem indutância L = 100 mH com resistência desprezível. É correto afirmar que sua reatância, em Ω, na frequência de 60 Hz é

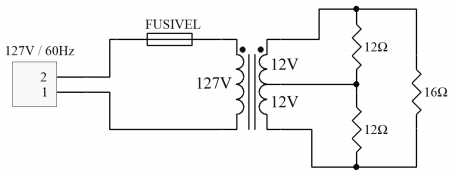

No circuito representado na figura abaixo, um transformador rebaixador de tensão, de 127V / 12V + 12V, é alimentado pela rede elétrica de 127 V / 60 Hz e possui um rendimento de 85%.

A corrente sobre o fusível é de

Uma carga de 9 kW, fator de potência 0,9, está ligada no lado da baixa de um transformador monofásico de 15 kVA, 2 kV/200 V. As tensões do transformador são nominais. Desprezando as perdas do transformador e dos condutores, a corrente no lado da alta do transformador será de:

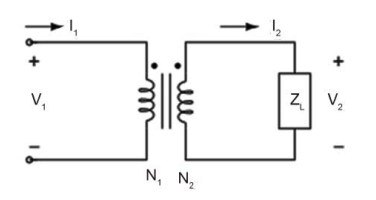

Na Figura abaixo, é mostrado um transformador ideal em que a relação do número de espiras do enrolamento primário (N₁) mantém relação fixa com o número de espiras do enrolamento secundário (N₂). O valor N₁ /N₂ = 0,1.

Uma vez que foi medida uma tensão alternada de 100 V no primário V₁ , e que a carga Z_L mostrada na Figura é puramente resistiva e de valor de 1000 $\Omega$, a corrente I₂ , em ampere, é de

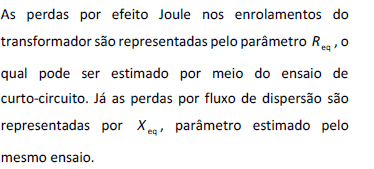

Com relação ao transformador, podemos ainda afirmar que:

Com relação às correntes que passam pelo motor, afirma-se que a corrente de

Um transformador com 300 espiras no primário e 50 espiras no secundário tem uma corrente de 0,5 A na linha de 120 V (primário). Calcule a corrente no secundário. A resultado CORRETO é:

Com o intuito de minimizar perdas no processo de transmissão de energia elétrica até os centros consumidores na saída de usinas geradoras, as tensões em níveis de geração são elevadas para níveis típicos de transmissão. Em redes elétricas trifásicas, a elevação das tensões é realizada por meio de transformadores trifásicos ou por bancos trifásicos de transformação compostos por um conjunto de três transformadores monofásicos interligados entre si. Na figura acima, apresenta-se o diagrama de interligação de um banco trifásico de transformadores que opera em um sistema elétrico com sequência de fases ABC. Na figura, considere-se que os enrolamentos de alta e baixa tensão alinhados na vertical estão acoplados por meio do núcleo ferromagnético dos transformadores, seguindo a polaridade indicada. Com relação aos códigos empregados na representação dos grupos de defasagem de transformadores trifásicos e bancos trifásicos de transformadores, é correto afirmar que a figura apresentada ilustra um banco do grupo

Em um transformador com núcleo de ferro, e coeficiente de acoplamento k=1, o número de espiras do primário, N_p, é igual a 20, e o número de espiras do secundário, N_s, é igual a 120. Para uma tensão eficaz de entrada no primário, V_p, igual a 40 V e corrente eficaz de entrada, Ip, igual a 3A, a tensão e a corrente eficazes induzidas no secundário, V_s e I_s, são respectivamente:

Um transformador trifásico de 500 kVA e impedância de 0,1 p.u. tem, como tensão de linha no primário, 10 kV, e, no secundário, 1,0 kV.

A impedância no lado de alta desse transformador é de

Um engenheiro que trabalha com CFTV precisa ligar uma câmera de vídeo, que apresenta impedância de 50 ohms, com um par trançado de 100 ohms, visando a economizar, pois um cabo coaxial de 50 ohms é bem mais caro que par trançado de 100 ohms. Para fazer esta ligação com a melhor transferência de energia, ele utiliza um transformador, com N1 espiras no lado da câmera e N2 espiras no lado do par trançado.

A relação de espiras (N1/N2), para garantir a melhor transferência de energia, deve ser
