No circuito magnético da ilustração a seguir, passa um fluxo magnético constante de Φ = 500 μWb. Sabe-se que a Relutância R_AR possui magnitude de 2,5 M Ae/Wb. Tanto R₁ quanto R₂ são relutâncias com apenas 10% do valor de R_AR.

Nessas condições de operação, é correto afirmar que a corrente I no carretel vale

Qual é a definição técnica mais precisa de um circuito magnético?

Uma bobina tem uma F_mm de 1000 Ae e uma relutância magnética de 0,2 x 10⁶ Ae/Wb. Assinale a alternativa que indica o fluxo magnético total que atravessa a bobina citada.

O estudo dos fenômenos elétricos e magnéticos baseia-se na interação entre cargas elétricas e campos de força. Nesse sentido, assinale a alternativa INCORRETA.

Examine a figura abaixo:

A permeabilidade relativa do núcleo é μ_r, e estão desprezados os efeitos dos campos de fluxo disperso e de espraiamento no entreferro. Para o circuito magnético da figura acima, a densidade de fluxo magnético no entreferro e a indutância no núcleo são, respectivamente:

Dados: N=100 espiras; _$l$c = 10 ^. π cm; g = π mm; A_c = 15 cm² ; μ_r = 3000; μ₀ = 4π ^. 10^-7 H/m; e $i$ = 10,0 A

A força magnética sobre o condutor tem módulo igual a 5×10⁻³N.

As ligas ferromagnéticas são construídas para melhorar alguma propriedade do ferro.

A liga que apresenta maior permeabilidade para baixa intensidade de campo magnético, usada principalmente em telecomunicações e na fabricação de núcleos de transformadores de rádio frequência (RF), relés, bobinas e blindagens magnéticas, é a

Para um circuito magnético série, o fluxo magnético total dependerá inversamente do valor da relutância magnética de certo trecho do circuito, ao se considerar a força magneto-motriz ao longo desse mesmo trecho.

Sir John Ambrose Fleming (1849-1945) foi um renomado engenheiro eletricista e físico britânico, amplamente reconhecido por suas significativas contribuições para o campo da eletrônica e das telecomunicações. Fleming desenvolveu regras mnemônicas (técnica) para ajudar a determinar a direção das forças e correntes em fenômenos eletromagnéticos. A regra da mão esquerda indica a direção da força em um condutor percorrido por corrente em um campo magnético. Em um motor elétrico, a regra da mão esquerda de Fleming é utilizada principalmente para determinar a direção de qual grandeza?

Observe na figura abaixo um circuito magnético composto por um núcleo toroidal e uma bobina percorrida por corrente entrelaçando o núcleo.

Considerando o raio médio do núcleo r = 25cm a área de seção transversal S = 1cm², a permeabilidade magnética do material μ = 1000⋅μ₀, a permeabilidade magnética do espaço livre μ₀ = 4π ⋅ 10⁻⁷ H/m e uma bobina contendo 100 espiras enroladas no núcleo, calcule a intensidade da corrente elétrica que gerará um fluxo magnético de Φ = 1mWb e assinale a opção correta.

Considere dois fios condutores finos e longos dispostos no vácuo: um deles está alinhado ao longo do eixo z, passa pelo ponto (0, 0, 0) e é percorrido por uma corrente de 2 A; o outro está alinhado paralelamente ao eixo y, passa pelo ponto (2 mm, 0, 0) e é percorrido por uma corrente de 3 A. Nessa configuração, os fios exercem uma força magnética de atração um sobre o outro, proporcional ao produto das correntes e inversamente proporcional à distância entre eles.

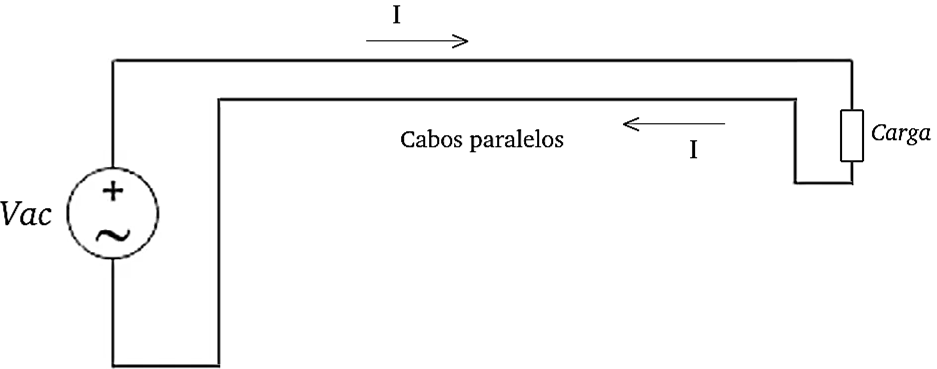

O dimensionamento de instalações elétricas não se limita apenas à ampacidade e à queda de tensão. O dimensionamento completo, especialmente em circuitos de força e média tensão, inclui a verificação da resistência mecânica dos componentes (cabos, barramentos, isoladores) para suportar as forças dinâmicas geradas durante um curto-circuito. Considere um circuito monofásico de alimentação composto por dois condutores paralelos e próximos: um condutor de Fase (ida) e um condutor de Neutro (retorno), que conduzem corrente de uma fonte para uma carga:

Em regime normal, as correntes nos dois condutores possuem o mesmo valor eficaz, mas circulam em sentidos opostos. Em um evento de curto-circuito na carga, a corrente elétrica pode atingir valores de pico instantâneos extremamente elevados (Icc≫Inominal). Nesta situação de sobrecorrente momentânea, assinale a alternativa correta que apresenta o efeito predominante das forças eletromecânicas (Força de Ampère), que atuarão sobre os dois condutores do circuito, e como essa força se manifestará.

Um eletricista da Secretaria de Obras foi chamado para consertar um portão automático em uma repartição pública. O portão não está funcionando, e a análise preliminar indica um problema no capacitor de partida do motor. Ele sabe que o motor de partida precisa de um impulso inicial de energia para começar a girar. O capacitor armazena essa energia e a libera para criar um campo magnético auxiliar que ajuda na rotação. Se o eletricista substituir o capacitor por um de valor de capacitância muito maior que o especificado, o que pode ocorrer?

Um anel de ferro possui comprimento médio da circunferência igual а 50 cm е área da seção reta de 2 cm². Um fio é enrolado uniformemente ao redor do anel, formando 400 espiras. Com o auxílio de uma bobina de prova, mede-se a corrente de 0,05 A no enrolamento e detecta-se um fluxo magnético de 8π x 10^-6 Wb. Calcule a permeabilidade relativa μ_R e assinale a opção correta.

Dados: μ_o = 4π х 10^-7.

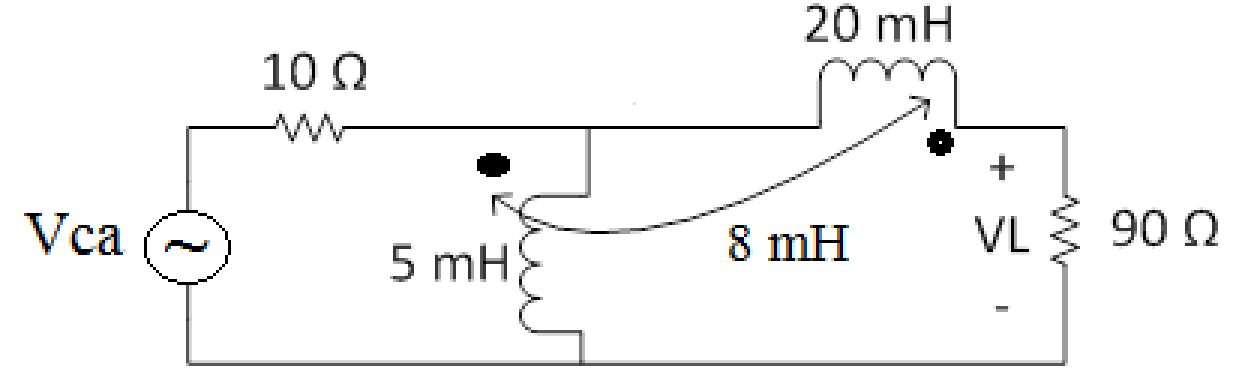

Seja o circuito acoplado magneticamente abaixo, com Vca = 122.cos(5000t). O valor eficaz (RMS) da magnitude da tensão VL é:

No projeto de dispositivos magnéticos, como indutores e transformadores, utiliza-se o conceito de circuito magnético. Em relação a circuitos magnéticos, a relutância magnética

Em espaço livre, o campo magnético em uma espira condutora de raio 25 cm, percorrida por uma corrente de 5 A, é maior que 15 µT.

No sistema internacional de unidades (SI), a unidade do fluxo magnético é Wb.

Quanto maior a permeabilidade magnética dos materiais ferromagnéticos, menor o campo magnético externo que deve ser aplicado para se obter determinada intensidade de campo magnético no material.

Em um circuito magnético que tem um núcleo de material ferromagnético com entreferro, a força magnetomotriz desenvolvida no entreferro é maior que a desenvolvida ao longo do núcleo.
