Questões de Concurso sobre Fibras Óticas

Qual é a principal desvantagem de um acoplador óptico com fototransistor em comparação a um com fotodiodo?

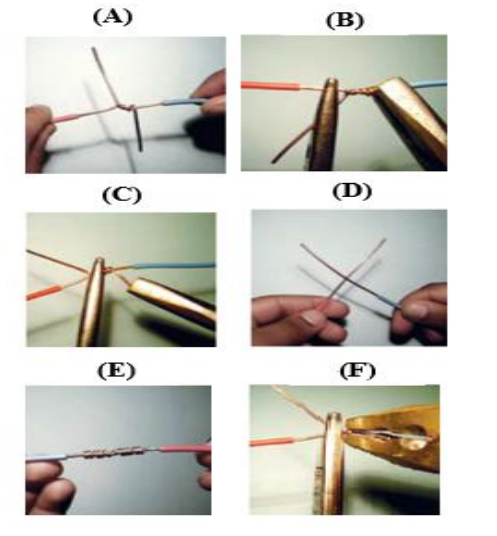

Na realização de emendas em fios rígidos, é necessário seguir um conjunto de etapas específicas para garantir a segurança e a eficiência da conexão elétrica. As etapas são descritas abaixo:

1. Cruzar as pontas dos fios desencapados.

2. Torcer os fios com as mãos.

3. Prender os fios com dois alicates.

4. Torcer as pontas utilizando dois alicates.

5. Continuar torcendo as pontas até finalizar.

6. Finalizar a emenda.

Com base na imagem fornecida, escolha a alternativa que apresenta a sequência correta para realizar a emenda de fios rígidos:

O uso do IFC (Industry Foundation Classes) possibilita a interoperabilidade entre softwares BIM.

No cabeamento estruturado, o cabo UTP é do tipo:

A respeito de testes realizados em um processo de certificação de rede óptica de comunicação de dados, analise as afirmativas a seguir.

I. O teste de ponta a ponta utiliza fonte de luz e medidor óptico de potência.

II. O identificador de fibras ativas é utilizado para realizar medidas de perdas no conector, emenda e reflectância da fibra.

III. O analisador de espectro óptico pode ser utilizado para realizar medidas de atenuação ponta a ponta somente se utilizado em conjunto com uma fonte de luz.

Está correto o que se afirma em:

Atualmente, os sistemas de comunicação de longa distância são dominados pelo uso de fibras ópticas e laser como fonte de luz. Em grande parte, a tecnologia de multiplexação contribuiu fortemente para esse domínio. Com relação a tecnologias de multiplexação utilizadas em sistemas de comunicação, assinale a opção correta. Nesse sentido, considere que as siglas WDM e TDM, sempre que empregadas, significam wavelength division multiplexing e time division multiplexing, respectivamente.

Assinale a opção em que são apresentados os tipos de conectores mais comuns utilizados em fibras ópticas para acoplamento em dispositivos optoeletrônicos.

Em Telecomunicações, no que diz respeito à multiplexação na Transmissão por Fibras Ópticas, analise o conceito abaixo e depois responda o que se pede:

“O uso __________ oferece um novo avanço na capacidade de transmissão das fibras. A base ____________ é a utilização de múltiplas fontes que operam em comprimentos de onda ligeiramente diferentes para transmitir vários fluxos de informação independentes pela mesma fibra simultaneamente.”

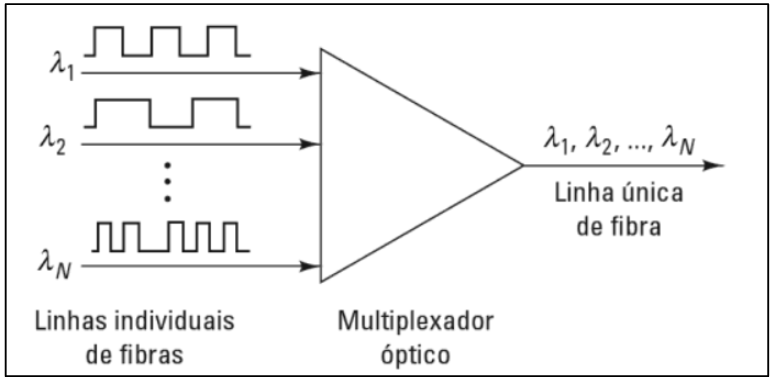

Na figura abaixo, N fluxos de informação independentes formatados opticamente, cada um transmitido em um diferente comprimento de onda, são combinados por meio de um multiplexador óptico e enviados através da mesma fibra.

Fonte: KEISER, Gerd. Comunicações por Fibras Ópticas - 4ª edição Porto Alegre: AMGW, 2014 p.16, fig. 1.9

Assinale agora a alternativa que melhor preenche, simultaneamente, de forma CORRETA, as 2 (duas) lacunas vazias no texto acima:

As fibras ópticas dos tipos normal e mantenedora de polarização

A abertura numérica de uma fibra óptica monomodo que tem índice de refração do núcleo e casca de 1,46 e 1,45, respectivamente, é

A respeito dos elementos que compõem sistemas ópticos, julgue os itens a seguir.

I Monocromadores são elementos que separam a luz em diferentes comprimentos de onda e permitem a seleção do comprimento de onda desejado.

II Lentes bicôncavas podem ser utilizadas para focar um feixe de onda plana.

III Separadores de feixes são utilizados para separar espacialmente a luz em diferentes comprimentos de onda.

IV Atenuadores são elementos que diminuem a potência óptica do feixe de luz.

V Grades de difração podem dividir um feixe de luz em feixes com polarizações diferentes, ou dividir um feixe de luz em feixes com intensidades diferentes.

Estão certos apenas os itens

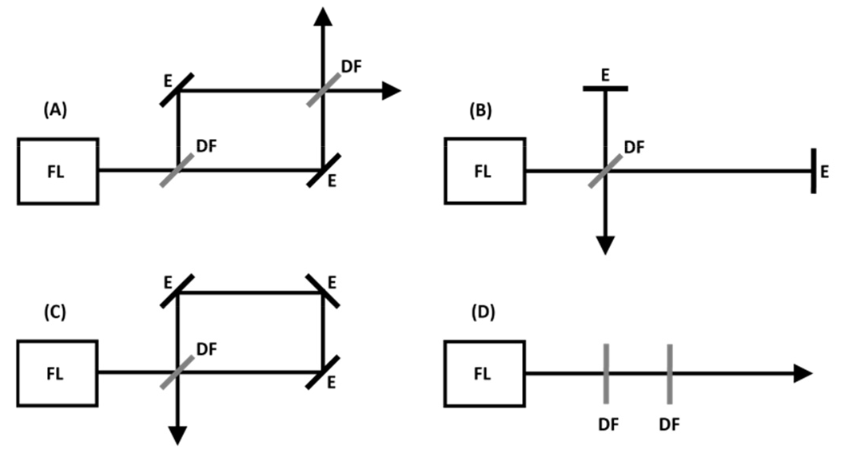

Na figura precedente, são apresentados arranjos ópticos que correspondem a diferentes tipos de interferômetros. Os elementos ópticos representados na figura são: fonte de luz (FL), divisor de feixe (DF) e espelhos (E).

Com base nas informações apresentadas, é correto afirmar que, na figura, (A), (B), (C) e (D) correspondem, respectivamente, aos arranjos

Em relação à fibra óptica, é CORRETO afirmar que:

Refletância e abertura numérica são parâmetros relacionados a que dispositivo?

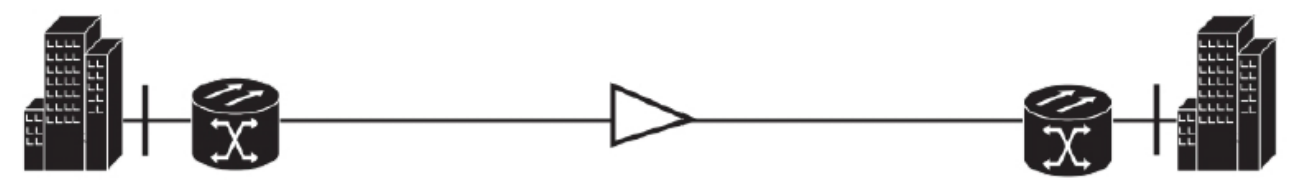

Observe a figura a seguir que representa um tipo da classificação de redes ópticas com relação à necessidade de conversão O-E-O:

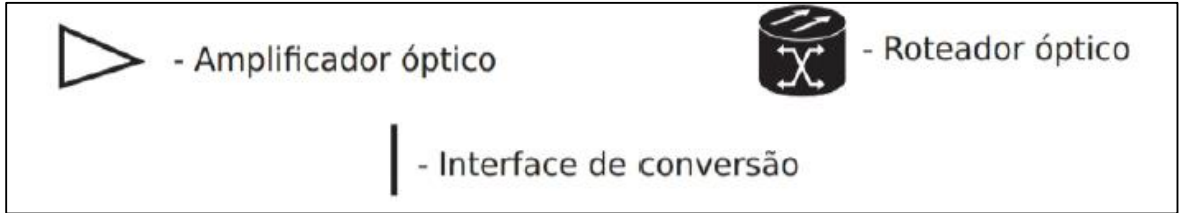

Legenda:

É CORRETO afirmar que a figura se refere às redes:

A respeito das fibras ópticas utilizadas em sistemas de comunicações ópticas, assinale a alternativa correta abaixo.

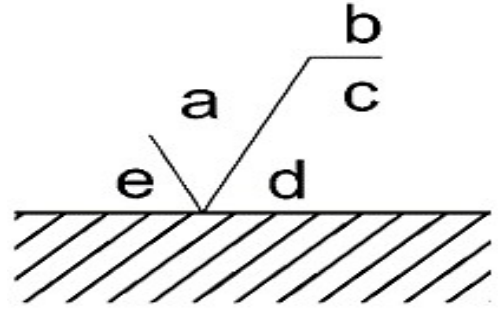

A Norma ABNT - NBR 8404/1984 fixa indicação do estado de superfícies em desenho técnico. Analisando a figura abaixo sobre a simbologia utilizada para representar a rugosidade, assinale a alternativa que CORRESPONDE ao significado da indicação b.

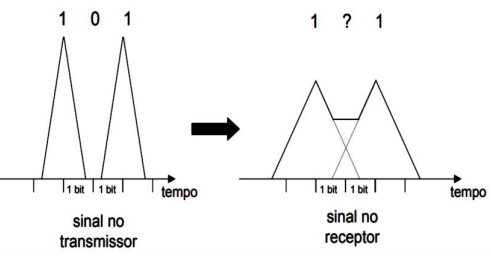

Em comunicação óptica ocorrem alguns fenômenos na transmissão de dados:

O principal fenômeno apresentado pela figura denomina-se:

As comunicações ópticas são uma tecnologia de comunicação que utiliza sinais de luz para transmitir informações em alta velocidade através de cabos de fibra óptica. Essa tecnologia é muito utilizada em redes de telecomunicações, data centers, sistemas de TV a cabo, entre outras aplicações. A principal vantagem das comunicações ópticas é a alta capacidade de transmissão de dados, permitindo a transmissão de grandes quantidades de informações em velocidades que podem chegar a terabits por segundo. Sobre a técnica WDM (Wavelengh Division Multiplexing), julgue as afirmações abaixo:

I. A Multiplexação em Comprimento de Onda (WDM) é uma técnica que consiste na transmissão simultânea de várias portadoras ópticas em comprimentos de onda distintos em uma única fibra óptica.

II. FWM (Four Wave Mixing) é um efeito não-linear introduzido pela potência elevada utilizada nos lasers de sistemas DWDM (Dense WDM), gerando novas frequências que reduzem a potência transmitida e introduzem ruído de diafonia.

III. A capacidade final de enlaces de fibra WDM depende de quão pequeno pode ser o espaçamento entre canais no domínio de comprimento de onda. O mínimo espaçamento entre canais é limitado por interferência (crosstalk) entre estes.

É correto o que consta:

As fibras ópticas apresentam várias vantagens se comparadas a outros meios de transmissão.

São vantagens das fibras ópticas, EXCETO:
