Questões de Concurso sobre Fontes renováveis (eólica , solar e maremotriz)

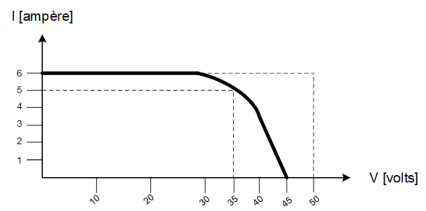

O gráfico a seguir a apresenta a curva corrente x tensão de uma placa fotovoltaica (PFV) hipotética, com alguns pontos notáveis indicados.

A partir dos pares de tensão e corrente apresentados, é correto concluir que

Em uma instalação fotovoltaica localizada na Região Sudeste do Brasil, para um maior aproveitamento da captação de energia solar os painéis devem estar:

Um sistema fotovoltaico com área de 120m², utilizando painéis policristalinos com características usuais de mercado, conseguiria uma potência máxima teórica de pico da ordem de:

Ao se comparar tipos de painéis fotovoltaicos, pode-se afirmar que os painéis:

Uma célula voltaica é denominada úmida quando seu eletrólito for

Quanto às diferenças entre efeito fotoelétrico e efeito fotovoltaico, pode-se citar que:

Situado em uma região do Brasil que possua 5 HSP (horas de sol pleno), a produção diária de energia elétrica de um sistema fotovoltaico com 130m² de painéis policristalinos estaria na faixa de:

O parque eólico Betep foi instalado na localidade de Pedra da Angra e possui aerogeradores que empregam geradores de indução duplamente excitados. Esse tipo de gerador

Para uma instalação em que o consumo diário de energia elétrica é de 24 kWh, desejamos dimensionar um Painel Fotovoltaico. Considere que o rendimento das Baterias é de 85%, a eficiência do inversor é de 97%, a mínima radiação anual solar diária verificada tem média incidente de 4 horas com 1 kW/m2 e as perdas na fiação e barramentos de energia desprezíveis. A energia gerada pelo painel (em kWh) e a Potência Instalada (em kW) resultam, respectivamente, em:

Pretende-se reduzir o custo com energia elétrica em uma edificação de uso comercial, por meio da substituição do sistema elétrico de aquecimento de água por um sistema solar de aquecimento. São dados:

1. Energia utilizada pelo sistema elétrico de aquecimento de água: 200 [kWh] por mês
2. Custo da energia elétrica: 1,0 [R$/kWh]
3. Custo de manutenção do sistema elétrico de aquecimento de água: 60,00 [R$/ano]
4. Custo de instalação do sistema solar de aquecimento: R$ 1.274,00
5. Custo de manutenção do sistema solar de aquecimento: 500,00 [R$/ano]

O ponto de equilíbrio ocorre em

São fontes de geração de energia elétrica renováveis:

1. Hidroelétrica

2. Nuclear

3. Biogás

4. Térmica a carvão mineral

Assinale a alternativa que indica todas as afirmativas corretas.

O complexo comercial Mosaile pretende investir em geração fotovoltaica para reduzir o seu custo com energia elétrica. A demanda média diária do complexo é 100 [kWh], e o painel fotovoltaico escolhido possui os seguintes dados:

● Área do painel: 1 [m²]

● Rendimento do painel: 10%

● Rendimento dos conversores: 100%

Considerando que o painel escolhido produz energia elétrica durante quatro horas do dia apenas, porém no máximo da sua capacidade, e que a potência solar incidente no local da instalação do painel é de 900 [W/m²], para suprir 90% da demanda média diária são necessários, no mínimo,

Para a fonte eólica, assinale a alternativa que apresenta o total de energia disponível numa área de 1 m² com vento à velocidade de 5 m/s durante 100 horas. Adote a densidade do ar igual a 1,2 kg/m³.

A energia eólica, que é considerada renovável e limpa, tornou-se uma importante fonte de geração de eletricidade em todo o mundo. Esta energia é gerada por meio de aerogeradores, em que a força do vento é captada por hélices ligadas a uma turbina que aciona um gerador elétrico. Os geradores elétricos empregados para tal, ao longo de décadas, são de diversos tipos.

Em relação à informação analise as proposições e assinale (V) para verdadeira e (F) para falsa.

( ) Quando acoplados a turbinas eólicas, os geradores de indução tipo gaiola de esquilo partem como um motores de indução e somente após uma determinada velocidade de rotação, superior à velocidade síncrona, passam a operar como geradores.

( ) Os geradores de indução tipo gaiola de esquilo ou rotor bobinado usados para geração de energia eólica injetam potência ativa e reativa aos sistemas que estão interligados.

( ) Geradores de indução duplamente alimentados (DFIG) são máquinas de indução de rotor bobinado que possuem seus estatores diretamente conectados ao Sistema e seus rotores alimentados por conversores back-to-back.

( ) Uma das grandes vantagens dos DFIG é que os mesmos oferecem controle de P e Q de forma independente/desacoplada, assim como os geradores síncronos, porém com capacidade de operarem de forma assíncrona.

( ) Os geradores síncronos com ímãs permanentes, juntamente com os DFIG representam as tecnologias mais empregadas atualmente para geração de energia eólica.

Com base nas afirmações, assinale a alternativa correta, de cima para baixo.

A população anseia por uma energia elétrica que tenha um custo mais atrativo e que ao longo do seu processo de geração não apresente impactos ambientais. Pensando na diversificação da matriz e na eficiência energética, o custo ainda se apresenta como uma barreira. Sobre a fonte que apresenta o maior custo de energia atualmente, assinale a alternativa correta.

Na classificação de sistemas fotovoltaicos puros conectados à rede elétrica, segundo a ABNT NBR 11704:2008, aplicações típicas em eletrificação rural, uso industrial, suprimento ininterrupto de energia requerem os seguintes componentes básicos:

Considere as seguintes afirmativas relacionadas à energia solar fotovoltaica.

I. Em uma célula fotovoltaica de silício, o valor da corrente de curto-circuito aumenta com o aumento da radiação solar incidente.

II. Cabos elétricos utilizados entre os módulos fotovoltaicos e o inversor devem ser isentos de halogênio e, se instalados ao ar livre, também devem resistir à radiaç ão ultravioleta.

III. Para otimizar a captação da radiação solar, o ângulo de inclinação dos módulos fotovoltaicos numa usina deverá ser igual à longitude do local.

IV. De acordo com a REN nº 687/2015 da ANEEL, a unidade consumidora receberá em unidade monetária (Real) o valor da energia elétrica injetada na rede da concessionária.

Dentre as afirmativas, estão corretas

Analise as afirmativas abaixo relativas à integração de fontes não convencionais de energia aos sistemas de potência.

1. A conexão das fontes de geração solar fotovoltaica aos sistemas de potência é feita por meio de conversores eletrônicos de potência. Esses conversores podem agregar recursos que incluem o controle da tensão e da potência reativa injetada na rede elétrica.

2. A baixa intermitência da geração eólica ao longo da jornada diária é uma de suas vantagens em relação às fontes de geração convencionais. Essa característica da geração eólica vem contribuindo para a expansão dessa fonte de energia no Brasil e no mundo.

3. Nos aerogeradores que funcionam com velocidade variável é possível ajustar a velocidade de suas turbinas às condições de vento, resultando em maior eficiência energética no processo de geração de energia.

4. A implantação de sistemas de geração fotovoltaica em consumidores residenciais vem experimentando grande crescimento no Brasil. Após a instalação desses sistemas, o mais frequente é que os consumidores passem a operar desconectados da concessionária de distribuição.

Assinale a alternativa que indica todas as afirmativas corretas.

A Norma Brasileira - NBR que trata dos “Sistemas fotovoltaicos conectados à rede – Requisitos mínimos para documentação, ensaios de comissionamento, inspeção e avaliação de desempenho” é a:
