Questões de Concurso sobre Fontes renováveis (eólica , solar e maremotriz)

A população anseia por uma energia elétrica que tenha um custo mais atrativo e que ao longo do seu processo de geração não apresente impactos ambientais. Pensando na diversificação da matriz e na eficiência energética, o custo ainda se apresenta como uma barreira. Sobre a fonte que apresenta o maior custo de energia atualmente, assinale a alternativa correta.

Na classificação de sistemas fotovoltaicos puros conectados à rede elétrica, segundo a ABNT NBR 11704:2008, aplicações típicas em eletrificação rural, uso industrial, suprimento ininterrupto de energia requerem os seguintes componentes básicos:

Considere as seguintes afirmativas relacionadas à energia solar fotovoltaica.

I. Em uma célula fotovoltaica de silício, o valor da corrente de curto-circuito aumenta com o aumento da radiação solar incidente.

II. Cabos elétricos utilizados entre os módulos fotovoltaicos e o inversor devem ser isentos de halogênio e, se instalados ao ar livre, também devem resistir à radiaç ão ultravioleta.

III. Para otimizar a captação da radiação solar, o ângulo de inclinação dos módulos fotovoltaicos numa usina deverá ser igual à longitude do local.

IV. De acordo com a REN nº 687/2015 da ANEEL, a unidade consumidora receberá em unidade monetária (Real) o valor da energia elétrica injetada na rede da concessionária.

Dentre as afirmativas, estão corretas

Analise as afirmativas abaixo relativas à integração de fontes não convencionais de energia aos sistemas de potência.

1. A conexão das fontes de geração solar fotovoltaica aos sistemas de potência é feita por meio de conversores eletrônicos de potência. Esses conversores podem agregar recursos que incluem o controle da tensão e da potência reativa injetada na rede elétrica.

2. A baixa intermitência da geração eólica ao longo da jornada diária é uma de suas vantagens em relação às fontes de geração convencionais. Essa característica da geração eólica vem contribuindo para a expansão dessa fonte de energia no Brasil e no mundo.

3. Nos aerogeradores que funcionam com velocidade variável é possível ajustar a velocidade de suas turbinas às condições de vento, resultando em maior eficiência energética no processo de geração de energia.

4. A implantação de sistemas de geração fotovoltaica em consumidores residenciais vem experimentando grande crescimento no Brasil. Após a instalação desses sistemas, o mais frequente é que os consumidores passem a operar desconectados da concessionária de distribuição.

Assinale a alternativa que indica todas as afirmativas corretas.

A Norma Brasileira - NBR que trata dos “Sistemas fotovoltaicos conectados à rede – Requisitos mínimos para documentação, ensaios de comissionamento, inspeção e avaliação de desempenho” é a:

Quando se trata de energia fotovoltaica, além de ser necessária a escolha do material da placa fotovoltaica e a definição da inclinação destas, diversas outras variáveis influenciam diretamente no rendimento destas placas.

..

Considerando o texto acima, é apresentada a definição de um equipamento bastante importante para as análises prévias ao projeto: “Equipamento usado para medir radiação solar em uma superfície plana e é projetado para medir a densidade de fluxo da radiação solar (W/m²) do hemisfério acima dentro de um intervalo de comprimento de onda de 0,3 μm a 3 μm”.

..

Escolha o item que apresenta o nome desse equipamento.

O circuito da figura representa um modelo simplificado de uma célula fotovoltaica. A corrente i_s é proporcional à insolação (kW/m²⁾. Determine o valor da resistência de carga R_L para que a máxima potência elétrica seja transferida. Determine o valor da Potência Máxima, quando i_s = 10 A. Assinale a alternativa correta.

Com referência aos sistemas fotovoltaicos conectados à rede, é correto afirmar que:

Em relação aos sistemas de cogeração de energia, escolha a alternativa INCORRETA:

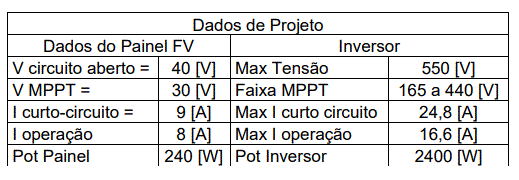

Uma micro usina solar fotovoltaica com 2400 Wp deve ser instalada em um local livre de sombreamentos e com área suficiente para a instalação de dez painéis solares, independentemente da forma que forem conectados. Os principais dados dos painéis solares e do único inversor a ser utilizado estão no quadro abaixo.

Considere que a notação que aparece nas afirmativas (SxP) signifique número de painéis em Série e número de painéis em Paralelo. Analise as proposições e assinale (V) para verdadeira e (F) para falsa.

( ) Desconsiderando-se as características operativas deste inversor, é possível conectar os dez painéis de quatro formas distintas formando 4 combinações (arranjos) de ligações série-paralelo, a fim de se obter a potência total necessária.

( ) Só é possível conectar os dez painéis na forma de dois arranjos: (2x5) ou (1x10) para que o inversor funcione, corretamente, e se obtenha a potência total do projeto.

( ) Se esta micro usina solar for conectada à rede da concessionária local (no Brasil), injetando somente potência ativa, é necessário que o inversor opere como uma fonte de tensão, tenha proteção contra ilhamento e a função de rastreamento do ponto de máxima potência.

( ) As duas únicas possibilidades de operação dos arranjos que não danifiquem o inversor são as configurações (10x1) e (5x2), porém na configuração (5x2), o MPPT do inversor não funcionará.

( ) A melhor configuração de todas para este projeto é a do arranjo (10x1).

Com base nas afirmações, assinale a alternativa correta, de cima para baixo.

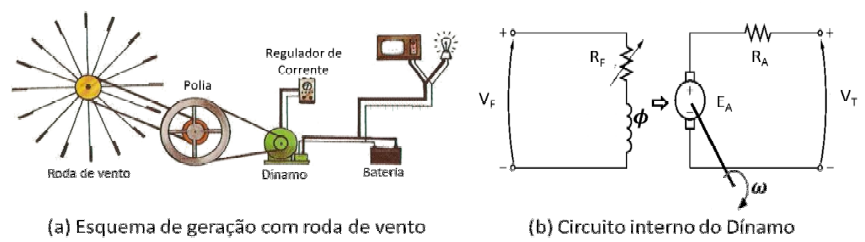

A figura (a) abaixo representa o esquema de geração com uma roda de vento utilizado em uma zona rural para fornecer energia elétrica, em corrente contínua, para aparelhos de baixo consumo e carregar uma bateria. A velocidade fornecida no eixo do gerador varia de acordo com a intensidade dos ventos, contudo, para que o sistema funcione de forma adequada, é necessário um valor constante de tensão (V) nos terminais de saída do dínamo. Por isso, o sistema é composto por um circuito regulador de corrente que, entre outras coisas, é responsável por ajustar o valor da resistência de campo (R). A figura (b) representa o diagrama do circuito interno do dínamo que corresponde a um gerador CC de excitação independente, em que V é uma tensão constante e R uma resistência variável comandadas pelo regulador de corrente e V é a tensão de saída do dínamo, a qual está conectada diretamente às cargas consumidoras e à bateria.

Com relação ao regulador de corrente presente no esquema de geração, analise as seguintes proposições:

Se a velocidade fornecida no eixo do gerador aumentar, então o valor de RF deve diminuir proporcionalmente para se manter um valor constante de tensão V, na saída do gerador.

PORQUE

Se RF diminuir, então o fluxo da máquina aumenta de modo que a tensão V na saída do gerador também cresce.

A respeito dessas proposições, assinale a alternativa CORRETA.

Células fotoelétricas ou fotovoltaicas são dispositivos capazes de transformar a energia luminosa, proveniente do sol ou de outra fonte de luz, em energia elétrica. O conjunto de células fotoelétricas é chamado Placa Fotovoltaica, e o uso hoje é bastante comum em lugares afastados da rede elétrica convencional. Existem placas de várias potências e diferentes tensões para os mais diversos usos. Uma placa fotovoltaica com 72,0 W de potência de pico, por exemplo, é capaz de prover uma diferença de potencial de 12,0 V. A corrente elétrica gerada por essa placa corresponde a:

Sobre os controles e os equipamentos das turbinas eólicas, escolha a alternativa certa:

As turbinas hidráulicas de uma Usina do Canadá, operam no ponto de ótimo rendimento sob altura manométrica H = 250,0 m; potência P = 60 MW; rotação 95 rpm; frequência 50 Hz; D = 6100 mm (diâmetro do rotor). No laboratório, testa-se um modelo em escala reduzida com com diâmetro no rotor d = 305 mm sob a altura manométrica de 2,5 m. Nessas condições, a potência do modelo é, em W, igual a

Ao compararmos as modalidades de geração de energia elétrica: geração eólica, geração termelétrica convencional a vapor e geração termelétrica a ciclo combinado; sob o ponto de vista de máximo rendimento energético de cada conjunto completo, é correto afirmar que:

Um conjunto de 4 000 painéis de energia solar constitui uma fonte renovável. O sistema utiliza módulos fotovoltaicos de 1,0 [m²], com eficiência de 20,0 [%] no processo de produção de energia elétrica. Na latitude da instalação dos painéis, a radiação solar apresenta uma densidade média de 1 000,0 [W/m²]. Serão utilizados um conjunto de 8 inversores de frequência, com rendimento de 90,0 [%], para conectar os painéis à rede elétrica trifásica de distribuição, com tensão de 17,3 [kV], de forma equilibrada, e com fator de potência unitário. Nessas condições, quando a radiação solar possui a densidade média dada, a potência fornecida pelos painéis à rede elétrica e a corrente em uma das fases da rede de distribuição no ponto de conexão é, aproximada e respectivamente,

Em relação aos sistemas fotovoltaicos, é correto afirmar que

Sobre os sistemas fotovoltaicos, o efeito global de perdas na potência nominal da fileira de módulos devido à temperatura da fileira de módulos, utilização incompleta da irradiação e ineficiências ou falhas de componente do sistema é denominado

Sobre a isolação autorrecuperante, é correto afirmar que
