Questões de Concurso sobre Fontes renováveis (eólica , solar e maremotriz)

O sistema de geração de energia elétrica por placas solares é uma fonte alternativa bastante viável, sobretudo, em regiões com alta incidência solar, como é o caso do nordeste brasileiro. Esse sistema pode ser individual e alimentar uma residência que não está ligada à rede elétrica da concessionária, ou pode ser interligado com o sistema elétrico da concessionária. Para o caso de um sistema individual, sem interconexão com a rede da concessionária (“off grid”), a sequência correta de equipamentos do sistema, sem considerar os disjuntores de interconexão, é:

Qual questão abaixo refere-se apenas a fontes de energias renováveis?

Toda turbina eólica tem um limite de desempenho, seu valor máximo alcançado não pode ultrapassar o limite de Betz. Qual seria o valor máximo teórico, determinado para aproveitamento do vento?

A energia eólica é a que mais contribui, entre as fontes de energia renovável, para a oferta interna de energia elétrica no Brasil.

Edificações públicas, através de projetos de desenvolvimento de inovação e pesquisa (P&D), podem ter bônus na sua fatura de energia elétrica, a partir da microgeração distribuída e de sua conexão ao sistema de distribuição on-grid. Uma edificação pública foi interligada ao sistema de distribuição e produz, através da energia solar fotovoltaica, um percentual de sua energia consumida. O memorial de consumo e produção de energia elétrica ao longo de 4 meses é mostrado na tabela, a partir do primeiro mês após a sua instalação.

Os valores em kWh que preenchem, respectivamente, os campos (I), (II), (III) e (IV) são:

Um parque eólico é uma instalação que utiliza a força dos ventos para gerar eletricidade. Cada turbina eólica em um parque eólico é equipada com pás que capturam a energia cinética do vento e a convertem em energia elétrica. Suponha que uma turbina eólica em um parque tenha uma potência nominal de 2 megawatts (MW) e opere a uma eficiência de 40%. Se a turbina eólica estiver funcionando a plena capacidade, qual é a quantidade de energia elétrica que ela gera em uma hora?

Assinale a alternativa que apresenta informações corretas sobre os diferentes modelos de turbinas utilizadas nos geradores de uma central hidrelétrica.

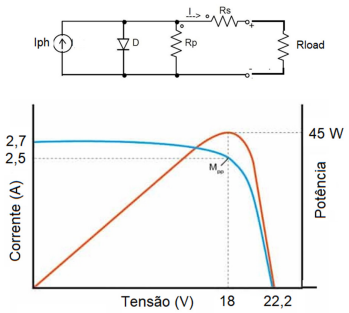

Um conjunto de células fotovoltaicas é interligado de modo que o circuito equivalente e sua curva característica IxV são apresentados a seguir.

Suponha que a corrente Iph é constante, assim como a tensão do diodo, e que a curva característica é obtida através da variação da resistência de carga (Rload). Além disso, considere que a resistência paralela (Rp) seja igual a 225 Ω, que caracteriza as impurezas e defeitos da estrutura próximos às bordas e a resistência série (Rs) seja igual a 0,12 Ω, sendo que ela representa as perdas nas junções das ligações metálicas. É importante destacar que a definição de rendimento para esta situação é a relação entre a potência na resistência de carga e a potência entregue pela fonte de corrente Iph.

A partir das informações anteriores, avalie as seguintes afirmações.

I - O valor da corrente de curto-circuito Isc é igual 2,5 A.

II - O rendimento máximo do circuito é, aproximadamente, de 75%.

III - O valor da fonte de corrente Iph é aproximadamente igual a 2,7 A.

Está correto apenas o que se afirma em

A figura abaixo mostra um sistema de geração eólica.

Fonte: Adaptado de Fundamentos de energia eólica/Milton de Oliveira Pinto. Rio de Janeiro: LTC, 2018.

Analise as afirmativas abaixo com relação a esse sistema de geração eólica

1. A unidade inversora não necessita ter a mesma potência do gerador, pois não processa toda a energia do sistema.

2. Nessa configuração, o gerador pode operar em velocidade variável.

3. Esse sistema deve ser limitado em poucas dezenas de kW devido às limitações de potência das unidades inversoras.

Assinale a alternativa que indica todas as afirmativas corretas.

As fontes primárias de energia podem ser classificadas como renováveis e não renováveis. A geração de energia renovável refere-se à produção a partir de fontes de energia naturalmente reabastecíveis e que têm um impacto ambiental mínimo. Considerando as conceituações e características a seguir, assinale a alternativa que trata de energia não renovável.

A energia elétrica representa um dos principais pilares para o progresso econômico de uma nação e, consequentemente, para o atendimento de inúmeras necessidades da humanidade. Portanto, esse setor também tem se preocupado com a geração, transmissão e distribuição de energia elétrica de maneira a preservar o meio ambiente. Sobre a relação entre energia elétrica e a sustentabilidade assinale a alternativa correta.

Nas usinas de geração de energia renovável fotovoltaica, um dispositivo tem por função realizar a conversão direta de energia solar em energia elétrica. Esse dispositivo é conhecido por

Considerando uma fonte energética renovável como a luz solar, podem ser utilizados microinversores ou inversores solares aplicados a painéis fotovoltaicos (PV).

É correto afirmar que

A figura a seguir ilustra as curvas de corrente versus tensão (I - V) para um dado módulo fotovoltaico operando a uma temperatura fixa de 25 ºC e vários níveis de radiação solar, onde SP significa Sol Pleno.

Considerando que para SP = 0,25 a irradiância solar incidente é igual a 250 W/m², assinale a alternativa correta.

Analise as afirmativas abaixo em relação aos sistemas fotovoltaicos.

1. Quanto maior a temperatura de operação do módulo fotovoltaico, menor será a tensão que o módulo fotovoltaico irá encontrar o ponto de máxima potência.

2. Quanto maior a temperatura de operação, maior será a tensão em circuito aberto.

3. A máxima potência dos painéis fotovoltaicos somente depende da irradiância em W/m².

Assinale a alternativa que indica todas as afirmativas corretas.

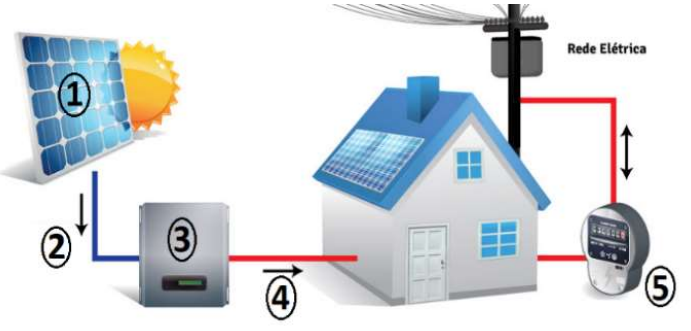

Considerando o gerador fotovoltaico conectado à rede abaixo, responda de acordo com a respectiva numeração:

Sobre as fontes de energias, complete a frase:

“As fontes __________ de energia são consideradas limpas, pois emitem __________ gases de efeito estufa (GEE) que as fontes _________ e, por isso, estão conseguindo uma boa inserção no mercado brasileiro e mundial”. (EPE – Fontes de energia)

Considerando os dados elétricos da tabela acima, qual o valor da tensão de circuito aberto (Voc) de 5 painéis solares conectados em série, sob condições de teste padrão (STC - irradiação de 1.000 W/m², espectro AM de 1,5 e temperatura de célula de 25 °C).

Preencha as lacunas abaixo referente à energia eólica, sobre a definição deste tipo de energia, respectivamente:

“A captação e utilização da energia eólica para geração elétrica é feita por meio de _____________. Uma torre de energia eólica funciona __________ a energia cinética dos ventos em força mecânica e, depois, em energia ______.”

A utilização de fontes alternativas de energia tem sido estimulada como forma de aumentar a utilização de fontes renováveis de energia. No dimensionamento do número de módulos fotovoltaicos, algumas variáveis são necessárias para a estimativa da geração. Para o cálculo da irradiação solar média mensal em kWh/m².dia, esse parâmetro é baseado no banco de dados Sundata disponibilizado pelo Centro de Referência para Energia Solar e Eólica Sérgio Brito - CRESESB. O dado a ser considerado é baseado nas características geográficas do local a serem instalados os painéis fotovoltaicos, com ângulo igual à latitude, considerando-se o valor médio mensal da irradiação solar diária. As concessionárias de energia elétrica consideram como estimativa para a produção mensal de energia, a média de consumo nos últimos 12 meses do consumidor. E o kWp é dimensionado de forma aproximada, pela razão entre o consumo médio diário e o produto da irradiação solar média mensal diária e a performance do sistema (performance ratio), de forma decimal, pois se considera que a média diária anual de horas de sol pleno representa o número de horas que a irradiância solar permanece constante e igual a 1 kW/m².

Considere um consumidor que possui um consumo médio mensal de 1.650 kWh com irradiação média mensal de 5,5 kWh/m².dia e performance de 80%. Se cada módulo que será adquirido tiver potência nominal de 250 W, qual o número mínimo de módulos necessários para se obter, em kWp, a potência do gerador?
