Questões de Concurso sobre Linhas de Transmissão

Uma linha de transmissão possui, na saída de uma subestação, um conjunto de transformadores de instrumentos para proteção: três TPs ligados em estrela aterrada e três TCs ligados em estrela aterrada. A relação de transformação de tensão para cada TP, por fase, é de 40000:100. A relação de transformação de corrente para cada TC é de 1000:2. Quando a linha está submetida a uma tensão de linha de 30 . $\sqrt{3}$ kV e uma corrente de linha de 250 A, as medidas de tensão de fase e de corrente nos secundários dos transformadores de instrumentação são, aproximada e respectivamente, de

Através do modelo ABCD para linha de transmissão (LT) é possível a determinação de um circuito $\pi$ equivalente, conforme ilustrado a seguir. Os parâmetros ABCD são conhecidos como constantes genéricas do quadripolo equivalente de uma LT de parâmetros distribuídos.

Figura: Correspondência entre os modelos ABCD e o modelo π do quadripolo associado a uma linha de transmissão.

Assinale a alternativa CORRETA que corresponde à relação das grandezas da barra emissora, V_E e I_E, respectivamente, para o modelo $\pi$ equivalente:

Uma linha de transmissão possui as seguintes características: resistência série desprezível, reatância série de 0,529 ?/km, susceptância shunt de 3,7807 ?S/km, comprimento 100 km, tensão nominal de 230 kV. Essa linha conecta um barramento de geração a um barramento de carga. O barramento de carga se encontra em vazio, ou seja, toda a carga desse barramento se encontra desligada. A tensão de linha no barramento de geração é de 230 kV.

Assinale a alternativa correspondente ao valor mais próximo da magnitude da tensão (em pu) do barramento de carga, considerando a base de 100 MVA e 230 kV.

Considere uma linha de transmissão trifásica, circuito simples, de 60 Hz, com 50 km de comprimento. Na subestação terminal da linha está conectada uma carga de 15 MVA, com fator de potência 0,8 atrasado e tensão de 300 kV.

Parâmetros da linha:

R = 0,2 /km

L = 0,9 mH/km

C = 0,01 μF/km

O valor da potência natural ou SIL (surge impedance loading) da linha em MW é:

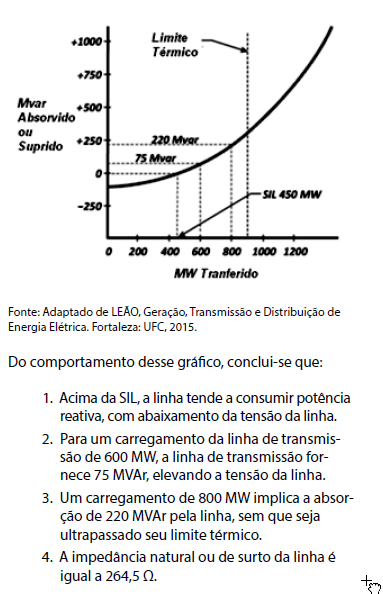

Uma linha de transmissão monofásica a dois fios induz um campo magnético ao seu redor. Quanto maior for a tensão de transmissão, maior será o campo magnético induzido e, por isso, é necessária uma torre mais alta para evitar danos ambientais.

Determine a flecha a 20°C no vão de 120 m.

O efeito físico da diminuição da área transversal de condução dos condutores de energia das linhas de transmissão CA, quando estas estão sob uma frequência de 60 Hz, é denominado de:

Para o traçado da figura, considerando as informações do Perfil e da Faixa de Segurança, calcule o vão médio das torres 1, 2 e 3, respectivamente.

Analise as proposições em relação aos efeitos especiais na transmissão de energia elétrica por redes aéreas.

I. O efeito pelicular, também conhecido por efeito skin, tem como consequência um aumento na resistência do condutor e uma diminuição em sua reatância interna, tornando-se mais perceptível com a circulação de correntes de baixa frequência.

II. O efeito corona ocorre quando o campo elétrico na superfície do condutor supera a capacidade disruptiva do ar, provocando eflúvios visíveis, geração de ondas eletromagnéticas de baixa frequência, ruídos audíveis, perdas de energia, geração de gases (ozona) e vibrações mecânicas.

III. As perdas por efeito corona chegam a atingir até 5% das perdas por efeito Joule em uma linha de transmissão, sendo, portanto, muito influentes no gerenciamento das perdas de uma linha de transmissão.

IV. Os principais fatores que afetam a rádio interferência incluem: configuração dos condutores das linhas, fator de superfície, frequência da energia irradiada, velocidade do vento e o índice de precipitação de chuvas.

V. Os principais parâmetros que influenciam no campo elétrico, ao nível do solo, são a altura dos condutores, o espaçamento entre as fases, sequência de fase em linhas de circuito duplo e o aterramento dos cabos para-raios, tendo este último efeito no sentido de diminuir os níveis do campo elétrico.

Assinale a alternativa correta.

As cadeias de isoladores, utilizadas tanto nas linhas aéreas como em subestações, são submetidas a esforços mecânicos e elétricos. Sobre os aspectos que devem ser considerados para que esses esforços sejam atendidos adequadamente, responda qual das alternativas está correta:

O fornecimento de energia para os inúmeros estabelecimentos residenciais, comerciais e industriais pode ser feito por meio de sistemas monofásicos, bifásicos ou trifásicos. A utilização de cada sistema de transmissão ocorre a partir do tipo de estabelecimento que receberá a energia elétrica e da potência total dos equipamentos elétricos ligados à rede.

Analise as afirmativas:

I- A rede é construída com dois fios: uma fase e um neutro.

II- São instaladas somente quando a soma das potências de todos os equipamentos de uma residência atinge um valor máximo de 8 kw (8000 watts).

III- é caracterizado pela existência de três fios entre a rede elétrica e o estabelecimento que receberá energia.

IV- A instalação trifásica é a mais indicada para residências que possuem equipamentos elétricos cuja soma das potências ultrapassa 8000 W.

Assinale a alternativa CORRETA, sobre o Sistema Monofásicos:

Determine a flecha mínima do vão de 230 m.

Indique quais elementos identificados deverão observar distâncias de segurança mínimas a conservar dentro do traçado da LT na Figura 1.

Uma linha de transmissão monofásica e de circuito simples, que integra um sistema de transmissão interligado, possui tensões em seus terminais de 100 [kV] e 110 [kV], com defasagem entre ambos de 30 graus elétricos. Essa linha é ideal, possui reatância série de 2 [ohms] e resistência série nula. Nessas condições, a potência ativa que trafega nessa linha de transmissão é, em [GW],

Em um determinado setor de um sistema elétrico onde se encontra uma linha de transmissão de 500 $\Omega$, adotaram- se como bases a tensão de 200 kV e a potência de 4,0 MVA.

A impedância dessa linha de transmissão em pu é igual a

O efeito de disruptura que ocorre em linhas de transmissão de energia quando são atingidos campos elétricos suficientemente elevados de forma a ionizar o meio isolante em volta, conhecido por Corona, constitui fonte de:

1. Rádio interferência nas faixas de transmissão em amplitude modulada (AM), intensificada pela presença de umidade e precipitações.

2. Ruído audível em frequências abaixo de 20 kHz, ocasionando poluição sonora.

3. Geração de ozônio e óxido de nitrogênio, gases que em altas concentrações afetam a biosfera.

Assinale a alternativa que indica todas as afirmativas corretas.

Equipamentos instalados na parte superior das torres das linhas de transmissão para evitar que descargas atmosféricas atinjam os condutores de fase são
