Questões de Concurso sobre Máquinas de corrente contínua

Em uma máquina de corrente contínua, o elemento responsável pela retificação da tensão alternada induzida na armadura é o(a)

Se uma tensão de 250 V é aplicada a um motor de corrente contínua, resulta numa corrente de armadura de 210 A. Assumindo uma resistência de 0,25 ω , encontre a tensão de armadura, a potência líquida de saída e o torque. Considere as perdas rotacionais de 1475 W a uma velocidade de plena carga de 1750 rpm. As respostas corretas são, respectivamente:

A figura (a) abaixo representa o esquema de geração com uma roda de vento utilizado em uma zona rural para fornecer energia elétrica, em corrente contínua, para aparelhos de baixo consumo e carregar uma bateria. A velocidade fornecida no eixo do gerador varia de acordo com a intensidade dos ventos, contudo, para que o sistema funcione de forma adequada, é necessário um valor constante de tensão (V) nos terminais de saída do dínamo. Por isso, o sistema é composto por um circuito regulador de corrente que, entre outras coisas, é responsável por ajustar o valor da resistência de campo (R). A figura (b) representa o diagrama do circuito interno do dínamo que corresponde a um gerador CC de excitação independente, em que V é uma tensão constante e R uma resistência variável comandadas pelo regulador de corrente e V é a tensão de saída do dínamo, a qual está conectada diretamente às cargas consumidoras e à bateria.

Com relação ao regulador de corrente presente no esquema de geração, analise as seguintes proposições:

Se a velocidade fornecida no eixo do gerador aumentar, então o valor de RF deve diminuir proporcionalmente para se manter um valor constante de tensão V, na saída do gerador.

PORQUE

Se RF diminuir, então o fluxo da máquina aumenta de modo que a tensão V na saída do gerador também cresce.

A respeito dessas proposições, assinale a alternativa CORRETA.

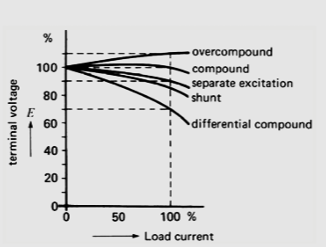

Os geradores de corrente contínua são classificados de acordo com as ligações dos seus bobinamentos e podem ser dos tipos excitação independente, série, paralelo (Shunt) e composto (compound). O gráfico a seguir representa as curvas de tensão terminal do gerador versus corrente de carga (linha), mantendo a velocidade constante para diversos tipos de ligações. Podemos afirmar que, para o regime de plena carga, a melhor regulação de tensão terminal é obtida para a ligação

É correto afirmar sobre as máquinas de corrente contínua, EXCETO:

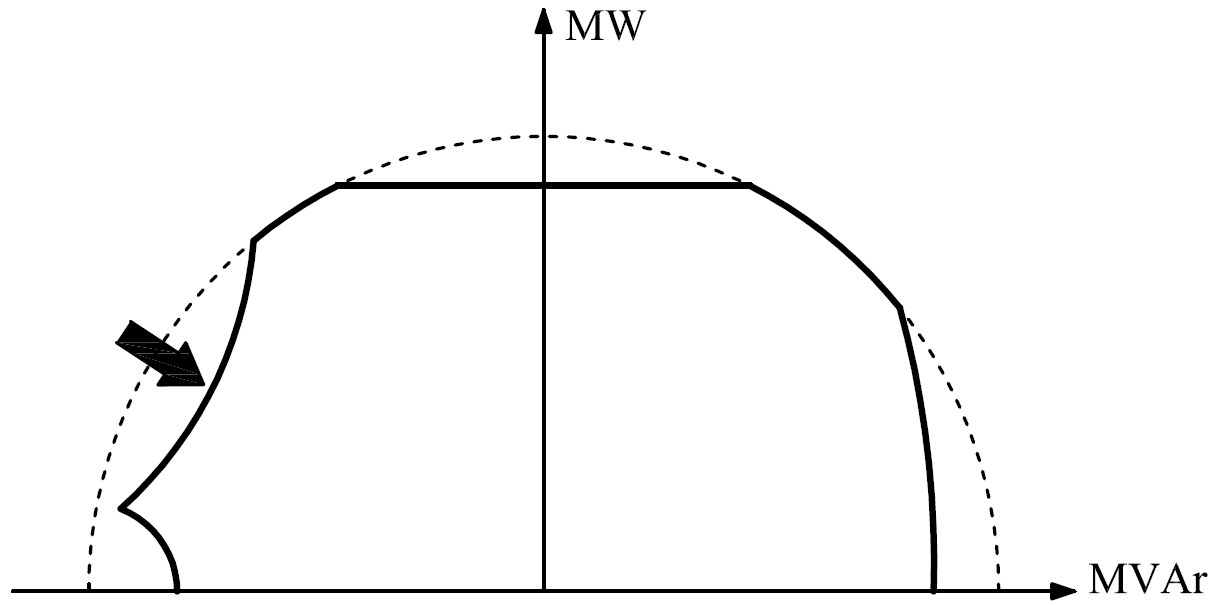

Observe a curva de capabilidade de um gerador síncrono de pólos lisos.

Figura: Curva de capacidade de geração.

Assinale a alternativa CORRETA que corresponde ao parâmetro indicado pela seta na curva de geração:

Em relação a motores elétricos, assinale a alternativa correta.

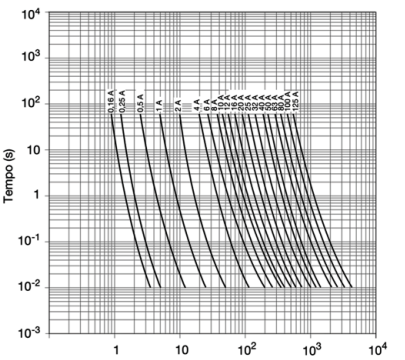

Um engenheiro está desenvolvendo um projeto de partida de um motor de indução trifásico com corrente nominal de 10 A, Ip/In = 10, cujo tempo de partida estimado é de 10 s. O fusível a ser empregado possui a curva característica corrente/tempo mostrada na Figura a seguir.

Curva de característica corrente/tempo

Corrente eficaz previsível(A)

Considerando-se os dados da curva apresentada e as características do motor, conclui-se que o fusível a ser empregado deverá ser de quantos ampères?

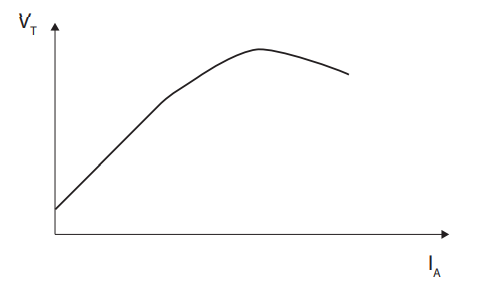

A característica terminal de um gerador é a curva que representa a variação de sua tensão terminal (V_T) em função de sua corrente de carga (I_A). Essa característica depende da forma de excitação de seu circuito de campo.

Analisando-se a Figura mostrada acima e sabendo-se que o circuito de campo do gerador é sujeito à saturação, constata-se que essa curva corresponde à característica terminal típica do gerador de corrente contínua

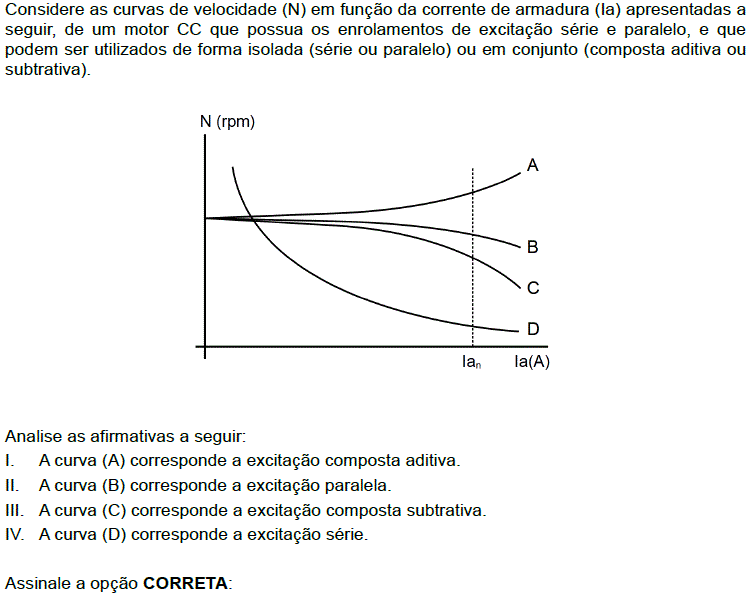

Os motores CC são máquinas CC usadas como motores. Assinale a alternativa que não condiz com os principais tipos de motores CC de uso geral:

O método de excitação de uma máquina de corrente contínua influencia nas características de regime permanente e no comportamento dinâmico da mesma. Relacione os tipos de excitação das máquinas de corrente contínua com as caraterísticas apresentadas e assinale a alternativa com a sequência correta.

1. Excitação independente.

2. Excitação em série.

3. Excitação composta.

( ) A tensão pode ser controlada dentro de limites razoáveis por meio de reostatos que atuam sobre o campo em derivação.

( ) A tensão no terminal decresce ligeiramente com o aumento da corrente de carga, principalmente devido à queda de tensão na resistência de armadura.

( ) A corrente de campo é a mesma que a corrente de carga, de modo que o fluxo de entreferro e, consequentemente, a tensão, variam muito com a carga.

Um motor de indução trifásico (MIT), 220 V, 6 polos, 60 Hz, ligação Y opera com um escorregamento de 5%. Esse motor drena da rede elétrica uma corrente de 40 A e opera com um fator de potência 0,8 (indutivo).

Sabendo-se que as perdas do motor, nessas condições de operação, são 1.200 W, o valor aproximado do torque mecânico aplicado à carga, em Nm, é

A inserção de capacitor no enrolamento auxiliar de partida no motor de indução monofásico de fase dividida proporciona as seguintes vantagens:

I. Melhora do fator de potência no momento da partida.

II. Aumento do torque de partida até uma faixa de 3,5 a 4,5 vezes o torque nominal.

III. O aumento do torque permite a reversão do motor funcionando na rotação nominal, bastando inverter os terminais do capacitor no bobinado de partida.

Quais estão corretas?

Assinale a alternativa incorreta sobre os fundamentos das máquinas CC:

Assinale a alternativa correta. Na partida de um motor de indução trifásico, através de uma chave estrela/triangulo, quando a chave está na posição estrela, a corrente de partida (Ip), em relação a partida direta em triangulo, fica reduzida a:

Um motor de indução de seis polos está operando com frequência de 40 Hz e escorregamento de 0,05. Qual é a velocidade do rotor?

O efeito de reação de armadura em uma máquina de corrente contínua surge a partir do momento em que começa a circular corrente de armadura, reduzindo a eficiência da máquina.

Considerando-se uma máquina de corrente contínua funcionando como motor alimentado por uma tensão terminal constante, o efeito de reação de armadura provoca no motor a(o)

Sobre motores elétricos, é correto afirmar que
