Os motores de corrente contínua são sistemas de grande espectro de fabricação e aplicação. Possuem diversos tamanhos e modelos desde pequenos motores de aplicação em sistemas eletrônicos ou robótica até motores industriais de grandes potências. Sobre o assunto, analise as assertivas e assinale a alternativa que aponta as corretas.

I. O motor de corrente contínua é composto por bobina de armadura e bobina de campo. A bobina de armadura, em geral, faz parte do rotor e a bobina de campo faz parte do estator.

II. Nos motores de corrente contínua, a corrente plena de armadura é inferior a corrente de campo.

III. Nos motores de corrente contínua de rotor bobinado, os coletores e escovas têm a finalidade de transmitir a energia elétrica de uma fonte externa para o rotor.

IV. Em um motor de corrente contínua, a bobina de campo pode ser substituída por imãs permanentes.

V. No motor de corrente contínua, o conjugado do motor é praticamente constante a qualquer velocidade de trabalho desde que não supere a sua velocidade máxima de trabalho.

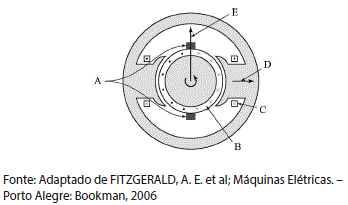

Motores de corrente contínua são conhecidos por sua grande flexibilidade e facilidade de controle. A figura abaixo mostra um motor de corrente contínua de forma simplificada.

Analise as afirmativas abaixo:

1. A indicação C é do enrolamento de campo.

2. A indicação B é do enrolamento de armadura.

3. O motor apresentado possui 4 polos.

4. A indicação A é de um enrolamento auxiliar para a partida.

5. A indicação D é do eixo direto e o eixo E é o de quadratura.

Assinale a alternativa que indica todas as afirmativas corretas.

Os Soft-Starter são chaves de partida estática, destinadas à aceleração, desaceleração e proteção de motores de indução trifásicos. O controle da tensão aplicada ao motor, mediante o ajuste do ângulo de disparo dos tiristores, permite obter partidas e paradas suaves.

Todas as alternativas abaixo correspondem às aplicações do Soft-Stater, EXCETO:

Considere o motor derivação CC 230 V 25hp, resistência de campo 216 ω e resistência de armadura 0,2 ω, que está a plena carga com a corrente de armadura a 90A. Para essas condições de operação a plena carga, calcule as perdas rotacionais e a eficiência do motor. As respostas corretas são, respectivamente:

Para o motor CC série descrito (questão 78), é necessária a inserção de um resistor de partida para que sua corrente de partida seja limitada a 150% do valor nominal. Nessas condições, calcule a resistência de partida (Rp) necessária, e o torque de partida (Tp). As respostas corretas são, respectivamente:

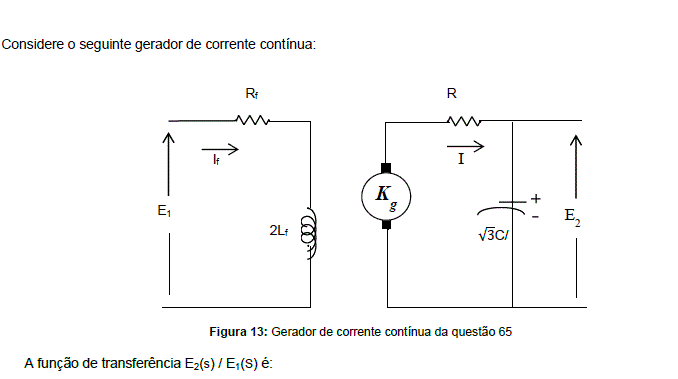

A geração de corrente contínua é obtida quando uma máquina primária é conectada ao eixo de uma máquina de corrente contínua, aplicando a este eixo um conjugado mecânico e imprimindo uma determinada velocidade à máquina.

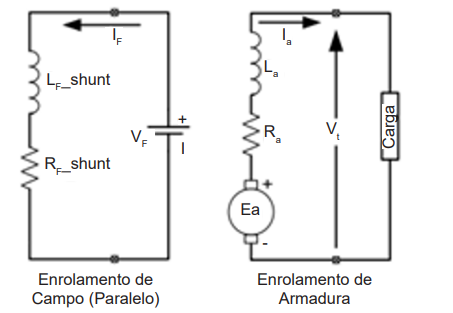

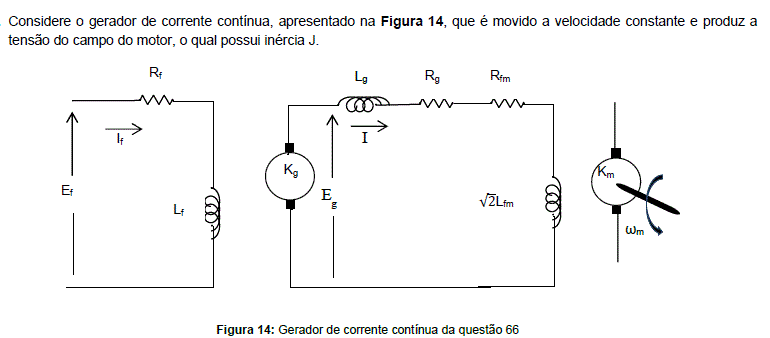

Indique que tipo de gerador de corrente contínua é apresentado na figura a seguir:

....

...

MARQUES, L. S. B.; SAMBAQUI, A. B. K.; DUARTE, J. Apostila de Máquinas Elétricas. IFSC, Joinvile, 2013.

Sobre motores elétricos, são CORRETAS as afirmativas, EXCETO:

Para seu funcionamento, as máquinas CC precisam ter suas bobinas de campo energizadas. O fluxo magnético gerado nas bobinas de campo é responsável por controlar a operação desse tipo de máquina. Essas máquinas são interessantes pelas inúmeras curvas de operação possível, através da troca do método de excitação das bobinas de campo. Sobre máquinas CC, marque a alternativa correta:

A figura a seguir representa o circuito de um motor de corrente contínua com uma única fonte alimentando os circuitos de armadura e de campo. Os valores nominais da força eletromotriz “E” e da velocidade angular são, respectivamente, 30 V e 100 rd/s.

Desprezando o efeito de armadura e as perdas rotacionais, e considerando a tensão de alimentação constante, tem-se que:

Um gerador síncrono de 45 kVA, 220 V, 4 pólos, 60 Hz, rotor cilíndrico, ligado Y, possui a resistência do enrolamento da armadura igual a 0,03 Ω e fator de potência nominal 0,8 indutivo. A soma das perdas referentes a atrito e ventilação, por histerese e correntes parasitas no estator é de 0,35 kW e podem ser consideradas constantes. A resistência do seu enrolamento de campo é 6,7 Ω. Nesse gerador foram feitos ensaios em vazio e em curto-circuito, obtendo-se as seguintes informações:

_____________________________Ensaio em vazio:

___________Ensaio de curto circuito:

A alternativa CORRETA para esse gerador é:

Você possui um motor de corrente contínua e precisa determinar a regulação de velocidade em valor percentual. Para isso você mediu a velocidade de rotação do eixo em vazio e depois em plena carga, obtendo respectivamente 1.500 rpm e 900 rpm. Sendo assim, qual é o valor aproximado da regulação de que você precisa?

Calcule a tensão gerada, na armadura de uma máquina de corrente contínua, com enrolamento de armadura de 4 polos, 804 condutores ativos, e 4 condutores em paralelo, girando a 1800 rpm. Considere o fluxo por polo de 20 mWb.

Um motor de indução trifásico deve ser ligado a uma rede de 50 Hz. Ligado sem carga sua velocidade foi de 989 RPM, posteriormente, para uma determinada condição de carga apresentou um escorregamento de 5,5 %.

Assinale a alternativa CORRETA:

Qual é o recurso utilizado em máquinas de corrente contínua para se atenuar o problema de choque indutivo?
