Questões de Concurso sobre Parâmetros básicos de antenas: largura de banda, irradiação, ganho, diretividade, polarização, área efetiva, etc

O circuito abaixo é composto de uma antena conectada a uma linha de transmissão a ar com impedância característica 𝑍_𝑜=50Ω e comprimento 𝑑. O coeficiente de reflexão na antena é igual a 0,2𝑒^𝑗𝜋/2 na frequência de 5𝐺𝐻𝑧.

O valor mínimo de 𝑑, em mm, para que a impedância 𝑍_𝐴𝐵 nos terminais AB seja puramente resistiva, na frequência de 5𝐺𝐻𝑧, é:

Vasculhando-se o estoque de sua empresa, foi encontrado um transmissor de rádio-frequência sem nenhum tipo de identificação ou documentação. Para determinar o tipo de antena a ser ligado nele, foram feitos ensaios de circuito aberto e curto-circuito, resultando, respectivamente, em uma tensão de circuito aberto de 12 V e uma corrente de curto-circuito de 10 A. A impedância que a antena deve ter para transferir a máxima potência desse transmissor e o valor dessa potência são, respectivamente:

Três pontos (A, B e C, nessa sequência) estão dispostos em linha reta. Existe uma antena transmitindo do ponto A para os demais pontos. Sabendo-se que a distância de A para B é x e de B para C é 2x, calcule a razão entre a densidade de potência dos pontos B e C.

Assinale a alternativa que indica o tipo de antena que trabalha apenas com polarização vertical.

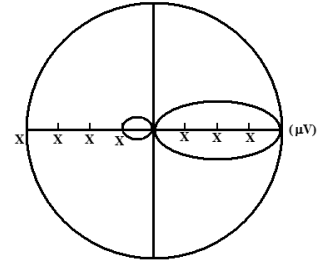

Considerando o diagrama de irradiação abaixo, calcule, em dB, a relação frente-costas e marque a alternativa correta.

A altura do centro de irradiação da antena em relação ao nível médio do terreno na radial de interesse é identificada pelo símbolo “h1”. Se h1 for inferior a 10 metros, deverá ser considerado, para fins de determinação da intensidade de campo:

Sobre o ganho de uma antena parabólica, é correto afirmar que esse ganho

Um aumento do ganho de potência por um fator 2. corresponde em decibel a:

Considerando uma antena, qual dos parâmetros abaixo é expresso através de um ângulo geométrico?

Antenas do tipo Yagi-Uda utilizam-se do fenômeno da interferência eletromagnética entre seus elementos para formar um conjunto diretivo e prover alto ganho de transmissão ou recepção.

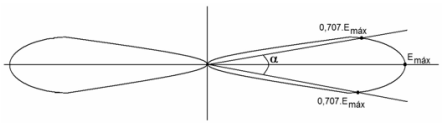

Qual é o parâmetro representado pelo ângulo $\alpha$ no diagrama de irradiação abaixo?

É a relação entre a potência irradiada pela antena e a potência fornecida pelo transmissor. Qual parâmetro da antena recebe essa definição?

Considere que duas antenas isotrópicas ideais estão afastadas por uma distância de 5m. Sabe-se que a perda teórica no espaço livre de uma antena desse tipo pode ser

$\text{L}=\frac{P_{transmitida}}{P_{recebida}}={\left(\frac{4\pi fd}{c}\right)}^2$

onde L é a perda, P_transmitida e P_recebida são, respectivamente, a potência da antena de transmissão e a potência da antena de recepção, f é a frequência (em Hertz) da portadora utilizada, d é a distância (em metros) entre as antenas, e c é a velocidade da luz (3x10⁸ m/s).

Sabe-se que

• log 4$\pi$ = 1,1

• log 2 = 0,3 S

abendo-se que a potência mínima para a recepção adequada é de 4 dBW, qual deverá ser a potência mínima de transmissão, em Watts, considerando-se que ambas as antenas têm ganho igual a 1, e que a comunicação será realizada na frequência de 300 MHz?

Assinale a alternativa que completa, correta e respectivamente, as lacunas abaixo:

Quando se adiciona elementos diretores a uma YAGI-UDA, o ganho ________ e a relação frente-costas ________.

Caso essa antena esteja conectada a uma linha coaxial de , por meio da qual receba, em seus terminais de entrada, uma potência de 100 W, na faixa de 300 MHz a 700 MHz, a potência refletida será menor que 4 W.

Na direção de máxima recepção, a abertura efetiva dessa antena para 300 MHz será menor que a sua abertura efetiva para 600 MHz.
