Um transceptor de rádio SSB operando em 1 MHz usa uma antena monopolo vertical de 15 m. A resistência de radiação da antena é
3,14 Ω.
1,97 Ω.
1,25 Ω.
0,25 Ω.
A respeito da largura de banda na transmissão de sinais e de dados, assinale a opção correta.
A largura de banda de um sinal composto por várias frequências diferentes será igual à máxima frequência presente no sinal.
A largura de banda de um sinal do tipo s(t) = 10×cos(2.000πt + 45°) + 5×cos(10.000πt + 60°) será igual a 10 kHz.
Um sinal senoidal s(t) = cos(2.000πt) tem largura de banda igual a zero.
A largura de banda necessária para uma transmissão sem perdas é sempre igual à frequência central do sinal.
A largura de banda é inversamente proporcional à taxa de transmissão de um sinal digital.
Determine o valor do ganho que corresponde a um ganho de tensão de 60 dB.
100
1.000
10.000
100.000
1.000.000
Caso, nesse sistema de comunicação, sejam utilizadas antenas parabólicas do tipo offset, cuja área da seção reta é dada por S, quanto maior for f0, maior poderá ser o ganho dessas antenas, mantida a área S, e desde que as antenas sejam adequadamente projetadas. Nessa situação, quanto maior for o ganho das antenas, maior poderá ser a potência efetivamente radiada de forma isotrópica (EIRP) e maior poderá ser a densidade de fluxo de potência na recepção dos sinais transmitidos.
Certo
Errado
Ao testar um sistema de transmissão em RF em desenvolvimento no laboratório, o engenheiro responsável percebeu que, de forma intermitente, esse sistema interferia no funcionamento de outros sistemas RF do laboratório, os quais operavam em frequências diferentes da qual o sistema em teste foi projetado para operar.
Com o intuito de compreender melhor o problema, o engenheiro executou os seguintes passos:
• desconectou a antena de transmissão do sistema em teste, a qual estava ligada no estágio de saída;
• com o uso dos atenuadores e conector necessários, ligou o estágio de saída do sistema em teste a um determinado instrumento;
• a partir do uso do referido instrumento, efetuou medições no sistema em teste para verificar se estava emitindo radiação eletromagnética fora da faixa especificada.
O instrumento utilizado pelo engenheiro para realizar as medições mencionadas é o
Osciloscópio.
Analisador de Rede Vetorial (VNA).
Analisador de Espectro.
Multímetro de Bancada.
Field-Programmable Gate Array (FPGA).


Seu próximo nível começa aqui

Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.
A intensidade da radiação solar em diferentes comprimentos de onda dentro do expectro solar, ou seja, a distribuição espectral da radiação solar pode ser medida por:
piranômetros.
espectrofotômetro.
pirheliômetros.
difusômetros.
radiômetro.
A antena de recepção de um satélite possui ganho igual a 27dBi e temperatura de ruído equivalente igual a 270K.
Dados: log10 2 ~0,3 e log10 3 ~0,48.
A relação ganho-temperatura de ruído da antena (G/T), em dB/K, é, aproximadamente, igual a
0,1dB/K.
1,1dB/K.
1,85dB/K.
2,6dB/K.
51,4dB/K.
Circuitos eletrônicos da área de comunicações sem fio são geralmente terminados em uma antena, parte essencial dos sistemas com propagação de sinal no meio sem fio. Sobre as antenas, indique a alternativa devida.
A antena isotrópica não existe na realidade, sendo um modelo criado como referência para as demais. A antena isotrópica possui ganho unitário e radiação igualitária em todas a direções, tanto no plano de azimute quanto de elevação.
O ganho das antenas parabólicas é inversamente proporcional a sua diretividade.
O elemento ativo de uma antena com refletor parabólico é localizado no vértice do refletor, para permitir que as ondas incidam no refletor e sejam captadas no foco.
A propagação do sinal de transmissão de uma antena ocorre em polarização distinta da orientação física da antena, ou seja, 90º em relação a orientação de seu campo elétrico. Isso significa que a polarização vertical demanda uma antena posicionada no sentido horizontal.
Em sistemas embarcados, muitas vezes, para a transmissão e recepção dos dados, são usadas antenas planares, ou de microfita, por conta de diversas características interessantes para equipamentos móveis.
Entre as características das antenas planares, ou de microfita, é correto citar:
adicionam um grande peso, quando usadas em conjunto com outros circuitos eletrônicos.
alto custo de fabricação, pois não podem ser produzidas em série.
apresentam dificuldade de integração com outros componentes eletrônicos.
exigem a construção de casadores de impedância em circuitos independentes.
podem ser fabricadas diretamente sobre o substrato de circuitos eletrônicos mais complexos.
As antenas podem ser analisadas como um elemento do circuito. Nesse sentido, sua largura de banda pode ser medida pelo coeficiente de onda estacionária VSWR (do inglês, Voltage Standing Wave Ratio), que está relacionado ao percentual da onda que é refletido na entrada da antena, quando ela é considerada uma carga.
Sabendo disso, assinale o valor de VSWR que representa uma menor reflexão na porta de entrada da carga.
VSWR = 0.
VSWR = 1.
VSWR = 2.
VSWR = 3.
VSWR = 4.


Seu próximo nível começa aqui
Seu desenvolvimento não pode ter limites. Garanta sua Assinatura Ilimitada e libere uma preparação completa com os melhores professores do Brasil.

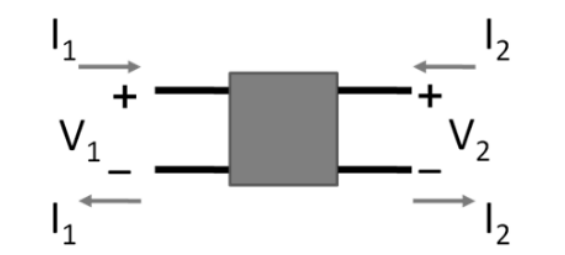

Analise a figura representativa de um quadripolo a seguir.

Um quadripolo é uma rede ou dispositivo de duas portas com dois pares de terminais, sendo que dois terminais constituem uma porta, desde que a corrente que entra seja a mesma corrente que sai de uma dada porta. As relações entre as grandezas V1, V2, I1 e I2 podem ser expressas em notação matricial por meio de parâmetros de impedâncias (z), parâmetros de admitância (y) e parâmetros híbridos (h). A correta definição de três dos parâmetros de um quadripolo é
𝑧11 = I1V2∣∣∣∣V2=0 ; y12=V2I1∣∣∣∣V2=0 ; ℎ21 = I2I1∣V2=0
𝑧21 = I1V2∣∣∣∣ I2=0 ; y11=V1I1∣∣∣∣V1=0 ; h22=V2I2∣I1=0
𝑧12 = I1V2∣∣∣∣ V1=0 ; y21=V2I1∣∣∣∣I2=0 ; h12=V2V1∣I2=0
𝑧22 = I2V2∣∣∣∣ V1=0 ; y22=V2I2∣∣∣∣I1=0 ; h11=IV1∣I2=0
A polarização de ondas de radiofrequência é um fator importante a se considerar no projeto de circuitos eletrônicos de RF e antenas associadas a esses sistemas, visto que:
Os serviços de comunicação em geral possuem polarização vertical, cujo exemplo notável na história das comunicações no Brasil foi do serviço de difusão do sinal de TV analógica.
Em transmissões como as de difusão do sinal de frequência modulada, (FM), é comum o uso da polarização circular, permitindo que o sinal seja captado no receptor, usando antenas tanto na vertical quanto na horizontal.
A escolha da polarização pode ser uma função da frequência. Na modulação em amplitude, (AM), por exemplo, a polarização vertical é preferível em médias frequências, com o objetivo de fazer com que a onda se propague por meio de ondas de superfície, próximos à superfície terrestre.
A polarização vertical demanda maior energia para a transmissão do sinal do que a polarização horizontal, sendo mais dispendiosa financeiramente, por isso, preterida nas comunicações modernas.
Na indústria de radiodifusão, é comum que as antenas de transmissão FM (Frequência Modulada) sejam projetadas para ter um tamanho que corresponda a uma fração específica do comprimento de onda das ondas de rádio transmitidas. Isso é crucial para otimizar a eficiência da antena em termos de ganho e de cobertura de sinal.
Uma estação de rádio FM transmite na frequência de 100 MHz. Sabendo que a velocidade da luz é aproximadamente 3 × 108 m/s, e que a antena é projetada para ter um comprimento igual à metade do comprimento de onda da frequência transmitida, qual deve ser o comprimento da antena?
0,75 m
1,5 m
3,0 m
6,0 m
Dentre os diversos tipos de antenas existentes, uma em específico normalmente consiste em uma fina cobertura de metal separada de um plano de terra por um material dielétrico com baixa perda. A radiação de campo distante dessa antena é normalmente direcionada para a superfície da trilha. O comprimento da trilha (𝐿) é normalmente dimensionado para ser metade do comprimento da onda guiada. A largura da trilha (𝑊) controla sua resistência de radiação e 𝑊 é normalmente dimensionado para ser um pouco menor que meio comprimento de onda no espaço livre. Marque a alternativa abaixo que contém o nome da antena descrita acima.
Antena patch.
Antena helicoidai.
Antena corneta.
Antena Yagi.
Antena de fenda.
Uma antena Marconi está sendo usada para comunicação com aeronaves como parte integrante de um sistema de controle de tráfego aéreo e proteção ao voo. A antena opera na faixa de 120 MHz e seu fator de velocidade é de 0,9. Qual é o comprimento ótimo da antena?
0,56 m.
0,62 m.
1,12 m.
2,25 m.


Seu próximo nível começa aqui

Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.
Antenas são dispositivos que são usados para transmitir ou receber ondas eletromagnéticas como as usadas em sistemas de rádio, televisão, telefonia celular, sistemas de comunicação por satélite, radares, entre outros. Sobre os parâmetros de antenas, julgue as afirmações abaixo:
I. Diagrama de radiação de uma antena é definido como uma função matemática, ou representação gráfica das propriedades de radiação da antena em função das coordenadas espaciais. Na maioria dos casos, o diagrama de radiação é determinado na região de campo distante e é representado como uma função das coordenadas direcionais.
II. Largura de feixe é definido como a razão entre a intensidade de radiação em uma dada direção da antena e a intensidade da radiação média. A intensidade de radiação média é igual a potência total radiada pela antena dividida por 4𝜋. Se a direção não for especificada, a direção de máxima intensidade de radiação fica implícita.
III. Intensidade de radiação em uma determinada direção é definida como a potência radiada pela antena por unidade de ângulo sólido. A intensidade de radiação é um parâmetro de campo distante e pode ser obtido pela simples multiplicação da densidade de radiação pelo quadrado da distância.
É correto o que consta:
na afirmativa I, apenas
na afirmativa II, apenas.
na afirmativa III, apenas.
nas afirmativas I e III, apenas.
nas afirmativas I, II e III.
O arranjo de antenas denominado Yagi-Uda Array foi introduzido em um artigo publicado em inglês em 1928. Esse tipo de antena tem características que a tornaram muito utilizadas na prática, principalmente nas faixas de frequências de VHF e UHF.
Dentre as características de antenas listadas a seguir, qual delas se relaciona a uma antena Yagi-Uda?
Possui diagrama de radiação direcional.
Possui resistência de radiação invariante com a frequência.
Sua diretividade não varia com o espaçamento dos elementos diretores.
Uma mesma antena pode ser usada para recepção de TV nas faixas de VHF e UHF, com desempenho uniforme em toda a faixa.

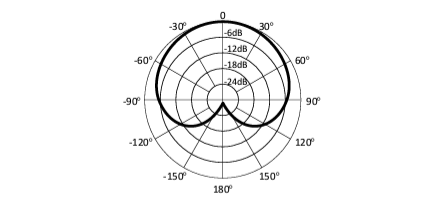

A diretividade de um microfone pode ser especificada através de um diagrama polar, que mostra a sensibilidade relativa do microfone em função do ângulo, para uma determinada frequência.

O diagrama polar mostrado acima corresponde uma diretividade do tipo
cardioide.
figura 8.
hipercardioide.
supercardioide.
Assinale a alternativa correta com relação às características de uma antena.
O ganho de uma antena é maior quanto menor for sua diretividade.
A diretividade e o ganho de uma antena são grandezas inversamente proporcionais.
Para aumentar o ganho de uma antena, é necessário aumentar sua abertura efetiva (Ae).
A diretividade de uma antena não depende do comprimento de onda do sinal que será utilizado para transmitir.

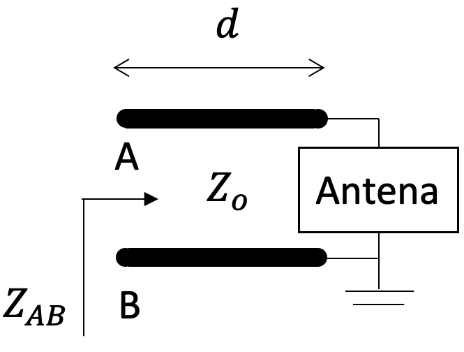

O circuito abaixo é composto de uma antena conectada a uma linha de transmissão a ar com impedância característica 𝑍𝑜=50Ω e comprimento 𝑑. O coeficiente de reflexão na antena é igual a 0,2𝑒𝑗𝜋/2 na frequência de 5𝐺𝐻𝑧.

O valor mínimo de 𝑑, em mm, para que a impedância 𝑍𝐴𝐵 nos terminais AB seja puramente resistiva, na frequência de 5𝐺𝐻𝑧, é:
3,75.
7,5.
15.
22,5.
30.
